- 产品描述
-
▍导向槽：概览
拖链系列
产品代码
导槽套件|不带滑条产品代码
导槽套件|带滑条产品代码
安装套件材质
标准
E25
DC.1.80
DC.2.80
DC.3.80-LXXX
镀锌板T=2.0
E35
DC.1.110
DC.2.110
DC.3.110-LXXX
镀锌板T=2.0
E45
DC.1.130
DC.2.130
DC.3.130-LXXX
镀锌板T=2.0
G35 | P35
DC.1.120
DC.2.120
DC.3.120-LXXX
镀锌板T=2.0
G45| P45
DC.1.135
DC.2.135
DC.3.135-LXXX
镀锌板T=2.0
G60| P58
DC.1.180
DC.2.180
DC.3.180-LXXX
镀锌板T=2.5
G80
DC.1.220
DC.2.220
DC.3.220-LXXX
镀锌板T=2.5
*如需不锈钢材质，请在产品代码后添加“S”，例DC.1.E25.S

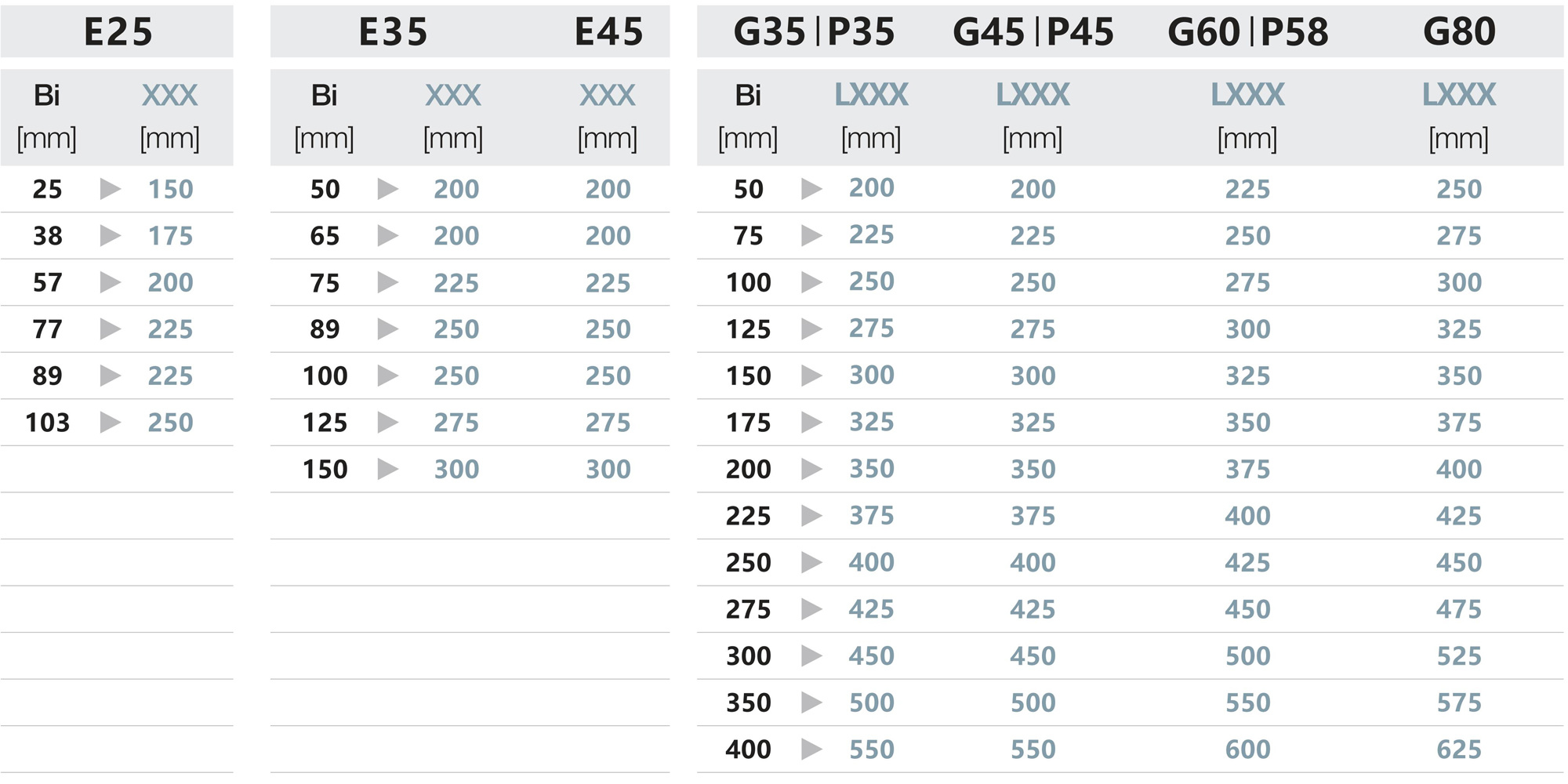

*XXX 值见下表
1）1套不带滑条导槽套件 = 2根2m导槽侧板 ( 组装为2m/根 )
2）1套带滑条导槽套件 =2根2m导槽侧板+2根2m滑条
3） 1套安装套件 =2个连接块+1个C 型槽▍导向槽：C型槽
具体应用设计，请咨询ylzzcom永利总站

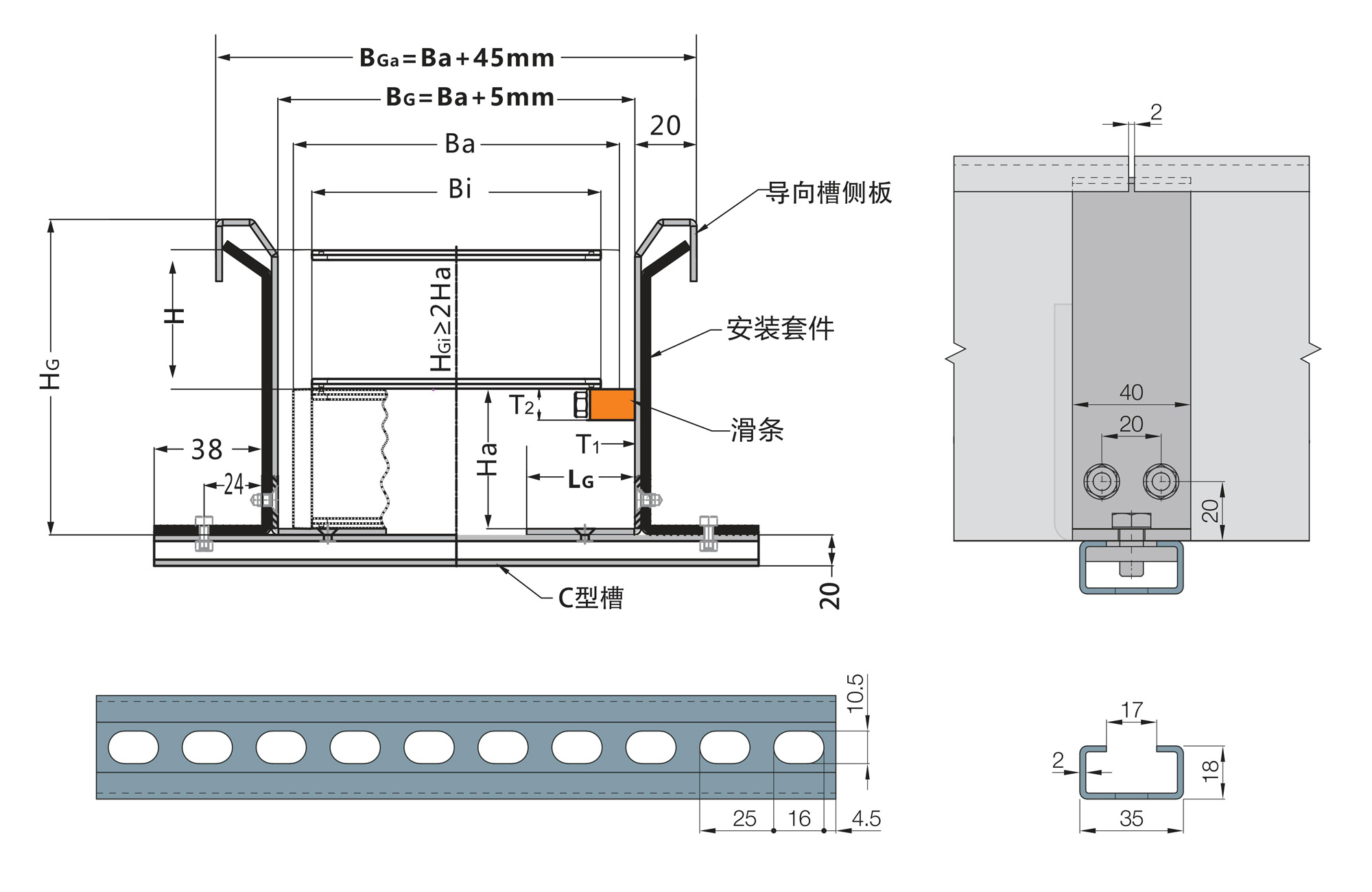

▍导向槽：安装尺寸
拖链系列
Ha
[mm]
HG
[mm]
Ba
[mm]
BG
[mm]
BGa
[mm]
LG
[mm]
T1
[mm]
T2
[mm]
E25
40
180
Bi+16
Bi+21
Bi+61
25
2.0
20
E35
54
110
Bi+20
Bi+25
Bi+65
30
2.0
20
E45
64
130
Bi+22
Bi+27
Bi+67
30
2.0
20
G35 | GF35
57
120
Bi+26
Bi+31
Bi+71
40
2.0
20
G45| GF45
67
135
Bi+26
Bi+31
Bi+71
40
2.0
20
G60| GF60
88
180
Bi+34
Bi+39
Bi+79
50
2.0
30
G80| GF80
108
220
Bi+50
Bi+55
Bi+95
50
2.5
30

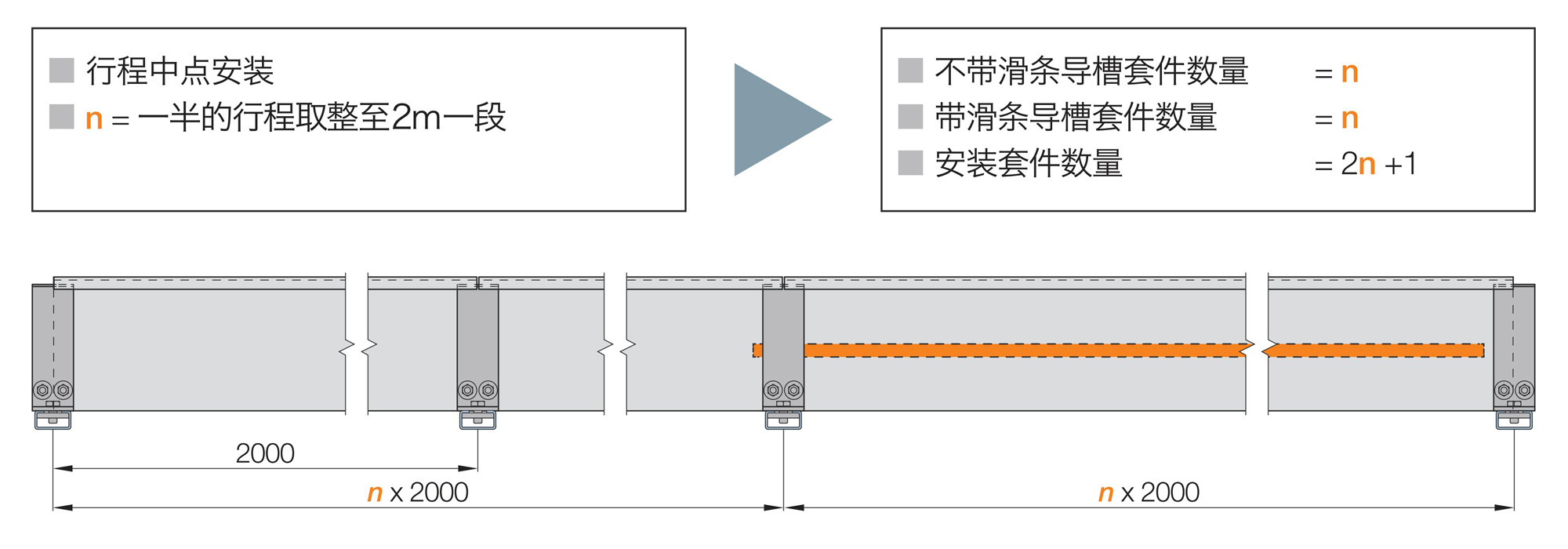

P35| PF35 59 120 Bi+22 Bi+27 Bi+67 40 2.0 20 P45| PF45 69 135 Bi+24 Bi+29 Bi+69 40 2.0 20 P58| PF58 88 180 Bi+26 Bi+31 Bi+71 50 2.0 30 ▍计算方法
