拖链G45 | GF45系列
节距P：72mm
内高hi：45mm
内宽Bi：50-300mm
链节/m=14节(1008mm)
拖链G45为开放式，GF45为封闭式
产品系列: 拖链G45系列
- 产品描述
-
▍G45系列：概览

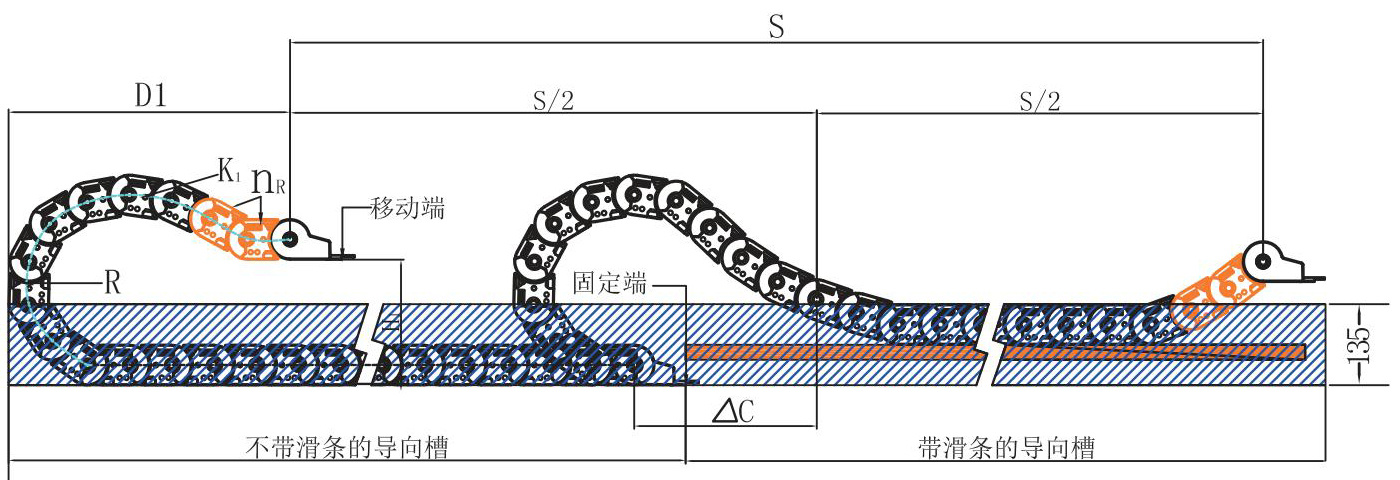

架空应用 | 短行程 | Lk=S/2+K
滑行应用 | 长行程 | Lk=S/2+K₁
节距P：72mm
内高hi：45mm
内宽Bi：50-300mm

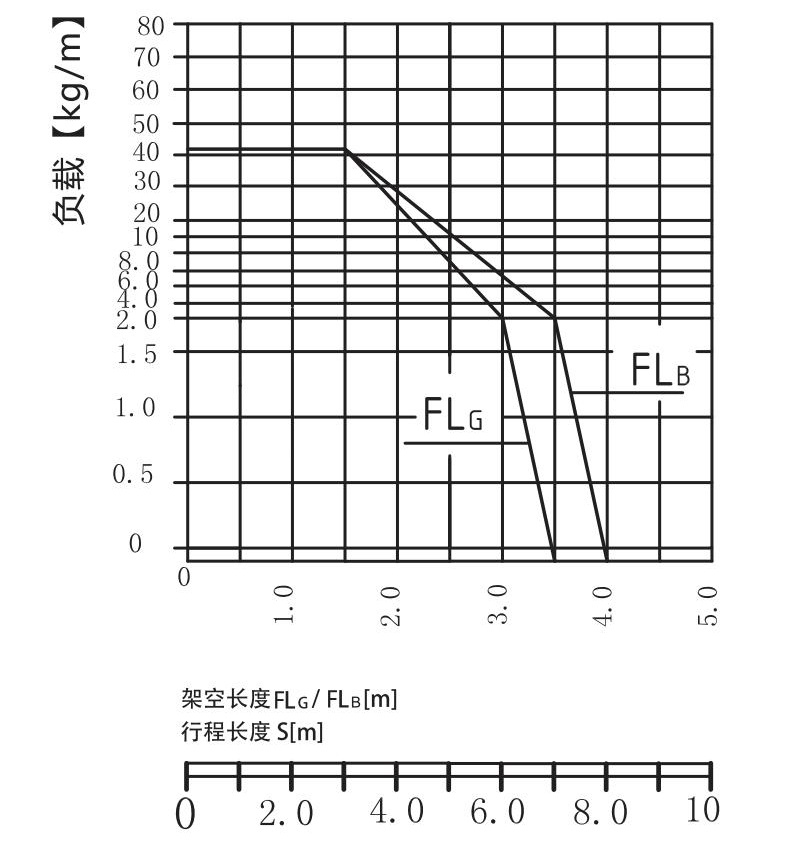

链节/m=14节(1008mm)架空-负载图
R
H
Hs
D
K
H1
D1
K1
∆C
NR
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
75
217
257
212
380
150
178
380
-
-
100
267
307
237
460
200
203
460
-
-
125
317
357
262
540
192
400
613
170
2
150
367
407
287
620
192
560
881
305
2
175
417
457
312
695
192
710
1082
440
2
200
467
507
337
775
192
760
1216
450
3
225
517
557
362
855
192
850
1350
520
3
250
567
607
387
930
192
1010
1551
650
4
300
667
707
437
1090
192
1140
1886
730
4
▍技术参数
架空长度 ≤4m 速度/加速度FLG ≤10[m/s]/50[m/s²] 滑行距离 ≤300m 速度/加速度FLa ≤3[m/s]/6[m/s²] 垂直悬挂 ≤100m 滑行速度/加速度 ≤5[m/s]/30[m/s²] 垂直站立 ≤6.0m 允许温度 -40℃~120℃ 侧向架空 ≤2.0m 阻燃等级 UI94 HB ▍G45系列：产品规格

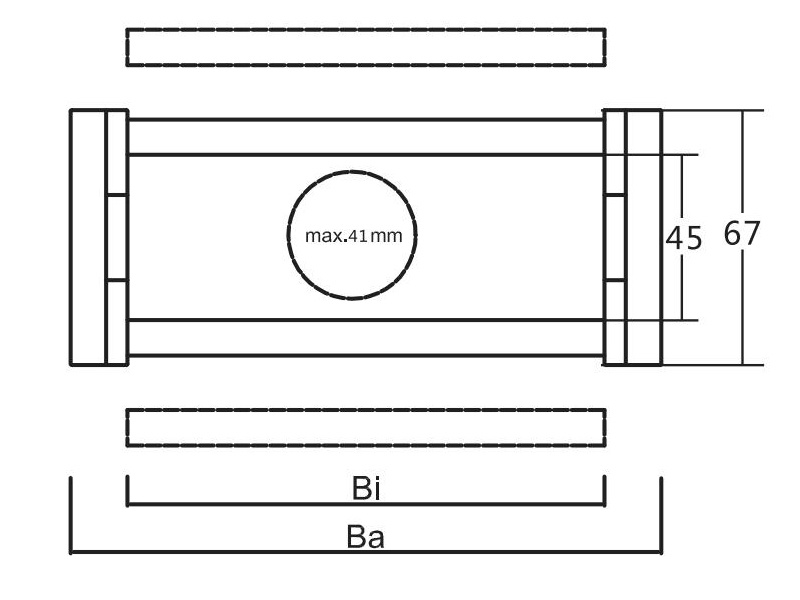

G45- 开放式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
G45.50.R
50
76
75
100
125
150
175
200
225
250
300
G45.75.R
75
101
75
100
125
150
175
200
225
250
300
G45.100.R
100
126
75
100
125
150
175
200
225
250
300
G45.125.R
125
151
75
100
125
150
175
200
225
250
300
G45.150.R
150
176
75
100
125
150
175
200
225
250
300
G45.175.R
175
201
75
100
125
150
175
200
225
250
300
G45.200.R
200
226
75
100
125
150
175
200
225
250
300
G45.250.R
250
276
75
100
125
150
175
200
225
250
300
G45.275.R
275
301
75
100
125
150
175
200
225
250
300
G45.300.R
300
326
75
100
125
150
175
200
225
250
300

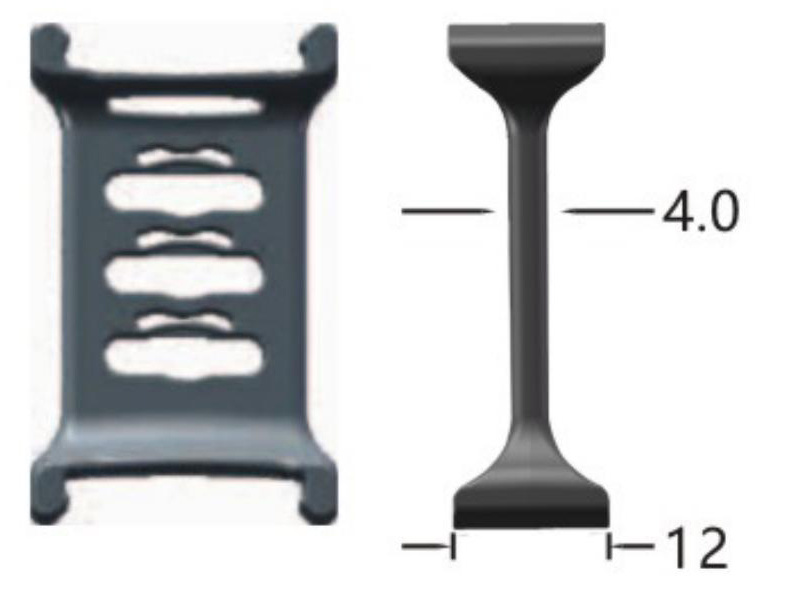

竖向分隔 G45.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置■ 宽基角、可靠地安装在横杆上
固定式竖向分隔 G45.2
■ 适用于侧向安装或极高负载
■ 安装后不能移动
■ 宽基角、可靠地安装在横杆上横向分隔
订购示例： GH45.L

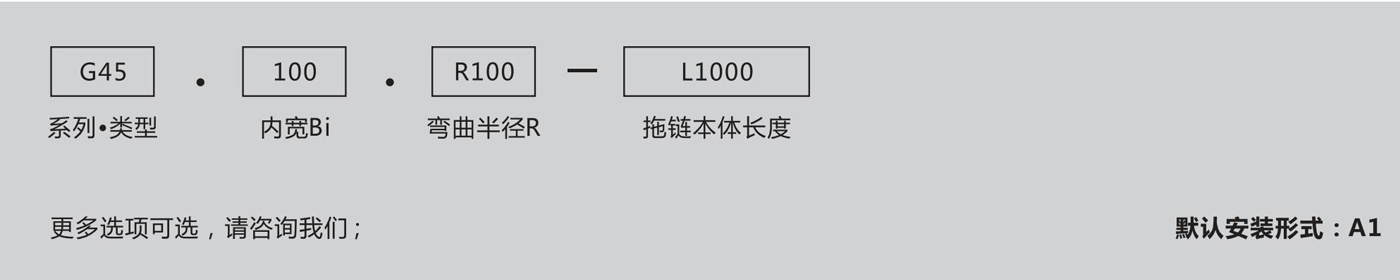

▍拖链订购示例
▍G45系列：接头

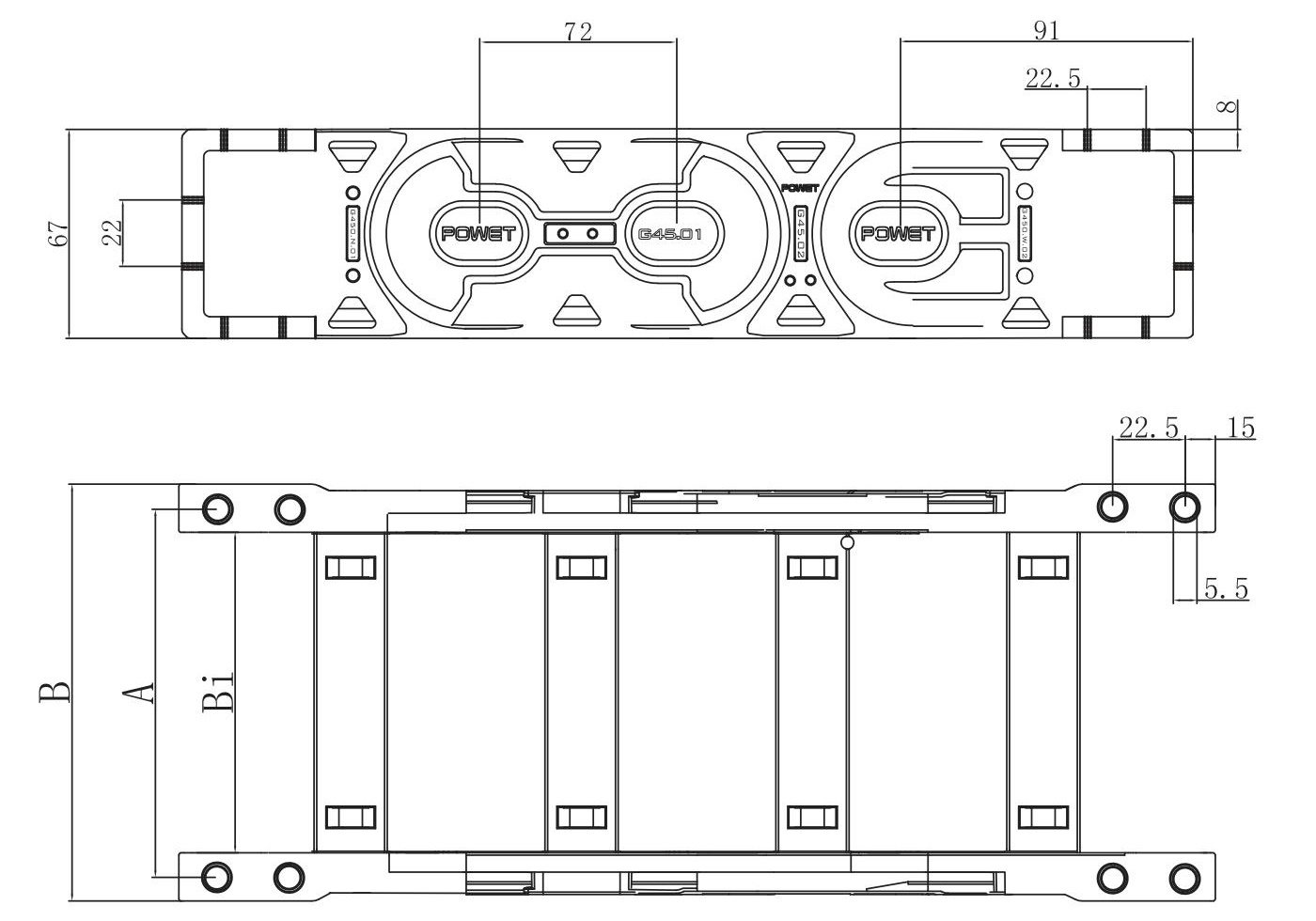

接头- 开放式
■ 适用于G45系列
■ 可从底部、顶部、端面三个位置固定
■ 活动式（标准）和固定式两种可能
活动式接头- 推荐用于架空和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用内宽
固定式接头代码
活动式接头代码
A
B
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
50
G450.050.A
G450.050.A.Z
G451.050.A
G451.050.A.Z
66
80
75
G450.075.A
G450.075.A.Z
G451.075.A
G451.075.A.Z
91
105
100
G450.100.A
G450.100.A.Z
G451.100.A
G451.100.A.Z
116
130
125
G450.125.A
G450.125.A.Z
G451.125.A
G451.125.A.Z
141
155
150
G450.150.A
G450.150.A.Z
G451.150.A
G451.150.A.Z
166
180
175
G450.175.A
G450.175.A.Z
G451.175.A
G451.175.A.Z
191
205
200
G450.200.A
G450.200.A.Z
G451.200.A
G451.200.A.Z
216
230
250
G450.250.A
G450.250.A.Z
G451.250.A
G451.250.A.Z
266
280
275
G450.275.A
G450.275.A.Z
G451.275.A
G451.275.A.Z
291
305
300
G450.300.A
G450.300.A.Z
G451.300.A
G451.300.A.Z
316
330

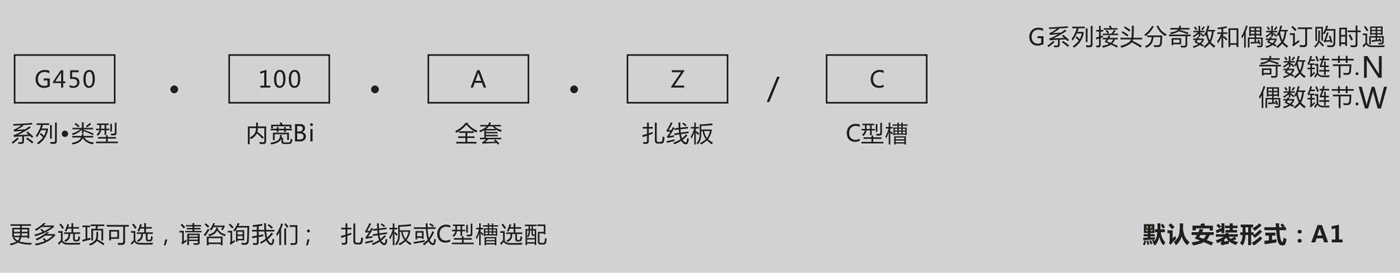

▍接头订购示例

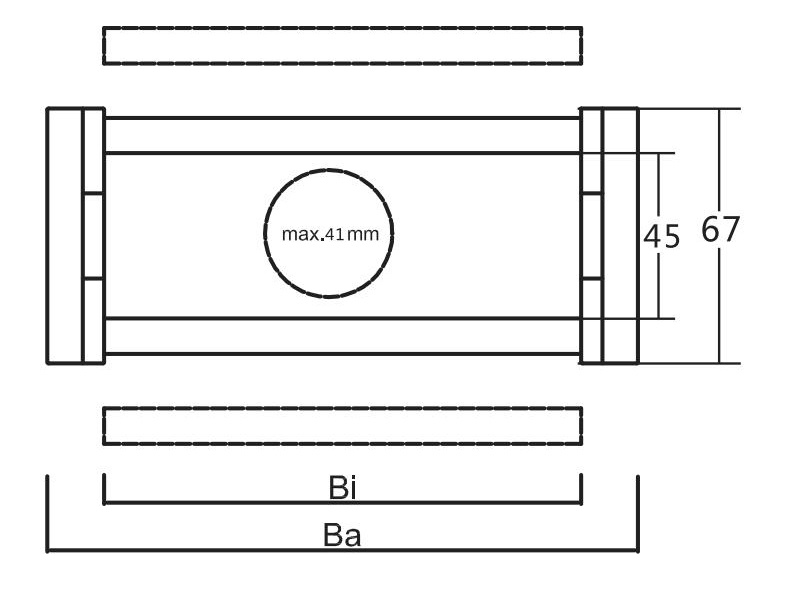

▍GF45系列：产品规格
GF45- 封闭式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
GF45.050.R
50
76
125
150
175
200
225
250
300
-
- GF45.075.R
75
101
125
150
175
200
225
250
300
-
-
GF45.100.R
100
126
125
150
175
200
225
250
300
-
-
GF45.125.R
125
151
125
150
175
200
225
250
300
-
-
GF45.150.R
150
176
125
150
175
200
225
250
300
-
-
GF45.175.R
175
201
125
150
175
200
225
250
300
-
-
GF45.200.R
200
226
125
150
175
200
225
250
300
-
-
竖向分隔 G45.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角、可靠地安装在横杆上
固定式竖向分隔 G45.2
■ 适用于侧向安装或极高负载
■ 安装后不能移动
■ 宽基角、可靠地安装在横杆上横向分隔
订购示例： GH60.L

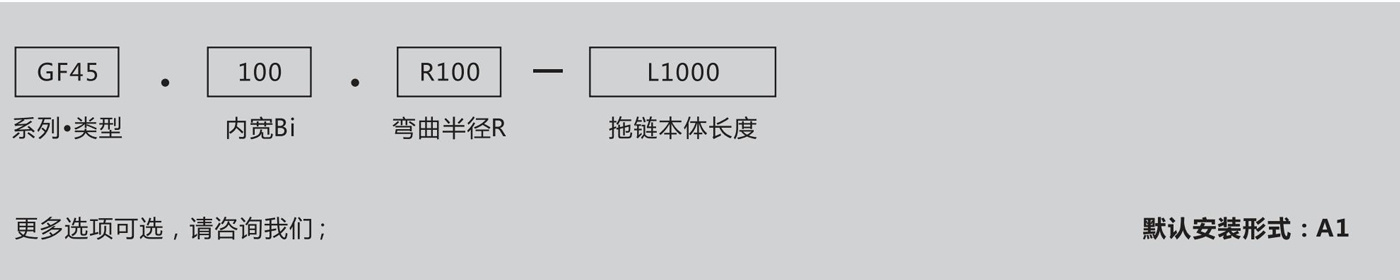

▍拖链订购示例
▍GF45系列：接头

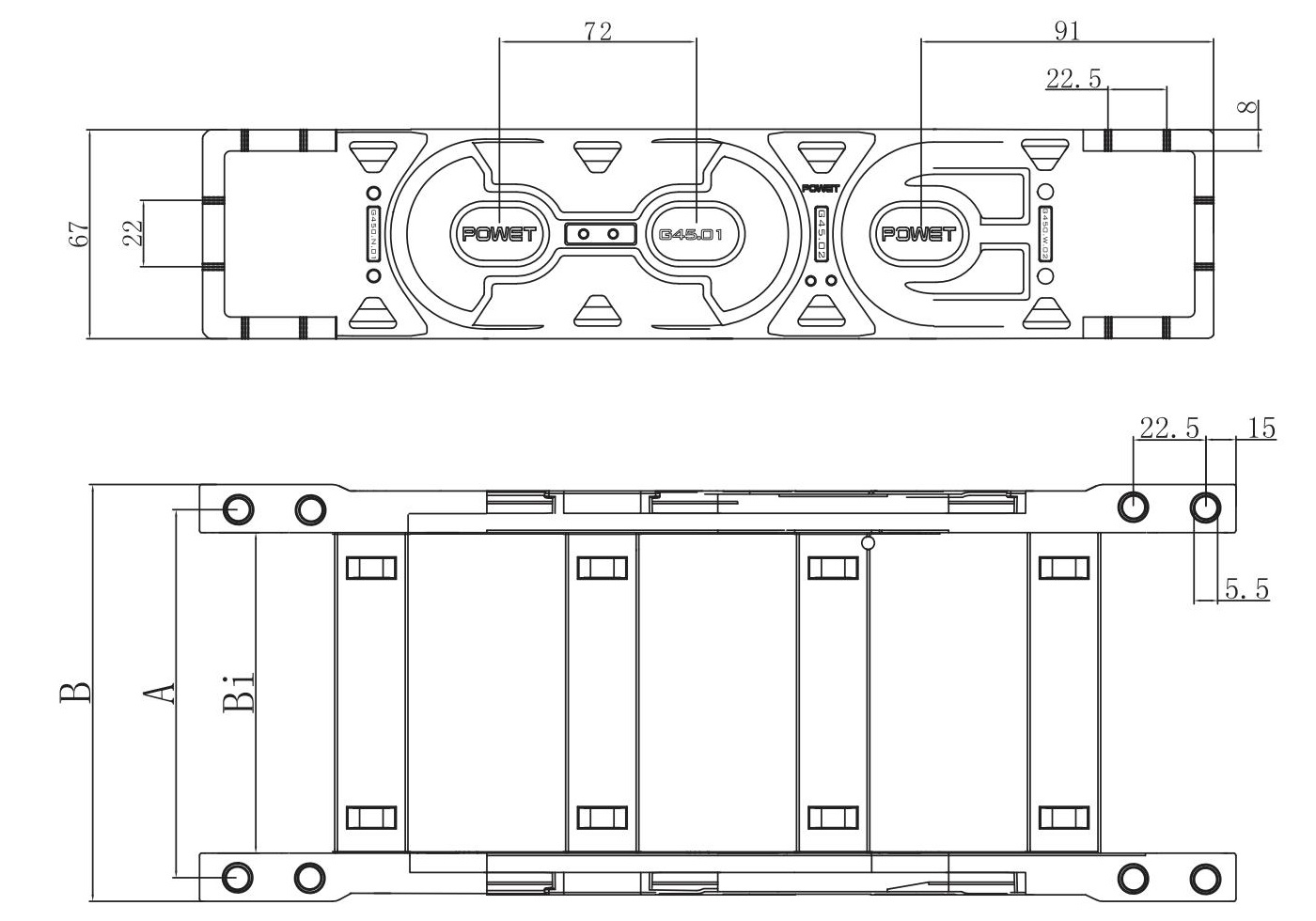

接头- 封闭式
■ 适用用于GF45系列
■ 可从底部、顶部、端面三个位置固定
■ 活动式（标准）和固定式两种可能：
活动式接头- 推荐用于架空和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用内宽
固定式接头代码
活动式接头代码
A
B
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
50
GF450.050.A
GF450.050.A.Z
GF451.050.A
GF451.050.A.Z
66
80
75
GF450.075.A
GF450.075.A.Z
GF451.075.A
GF451.075.A.Z
91
105
100
GF450.100.A
GF450.100.A.Z
GF451.100.A
GF451.100.A.Z
116
130
125
GF450.125.A
GF450.125.A.Z
GF451.125.A
GF451.125.A.Z
141
155
150
GF450.150.A
GF450.150.A.Z
GF451.150.A
GF451.150.A.Z
166
180
175
GF450.175.A
GF450.175.A.Z
GF451.175.A
GF451.175.A.Z
191
205
200
GF450.200.A
GF450.200.A.Z
GF451.200.A
GF451.200.A.Z
216
230

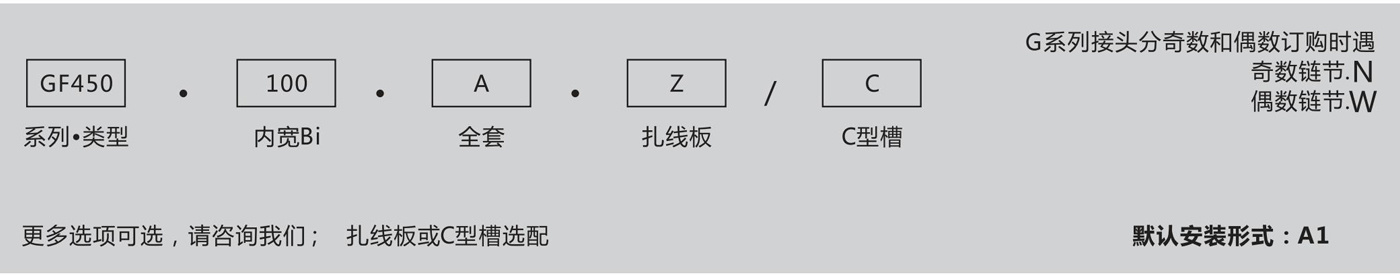

▍接头订购示例
