静音拖链H20系列
内高：20mm
内宽：25-140mm
节距：23mm/链节
链节/m=44(1012mm)
产品系列: 静音拖链H20系列
- 产品描述
-
▍H20系列：静音拖链
内高：20mm
内宽：25-140mm
节距：23mm/链节

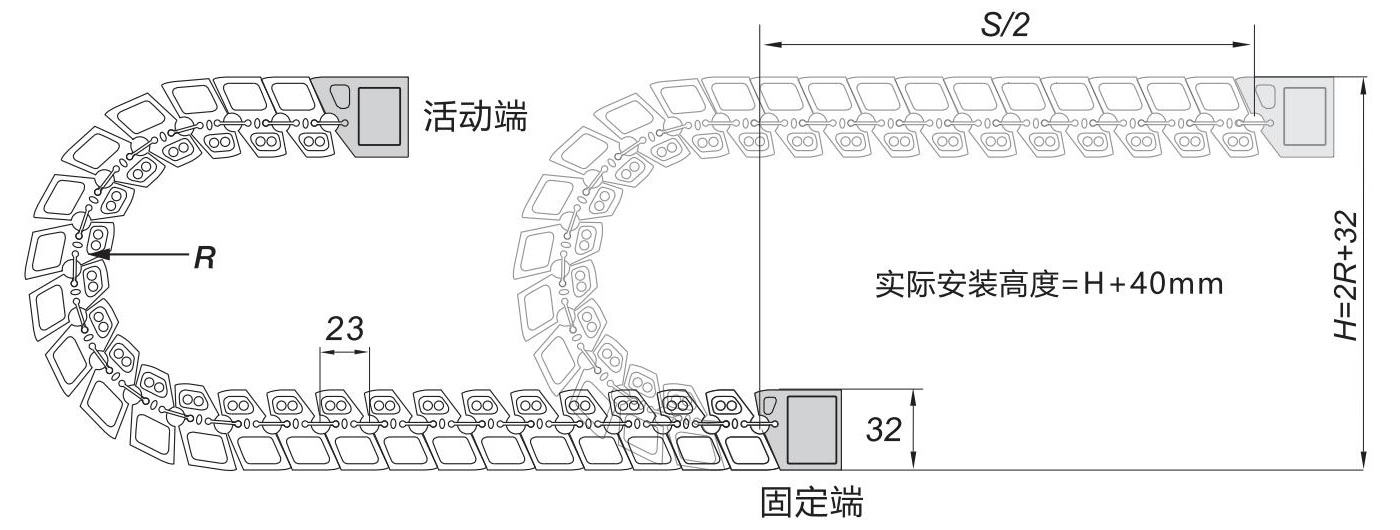

链节/m=44(1012mm)架空应用|短行程

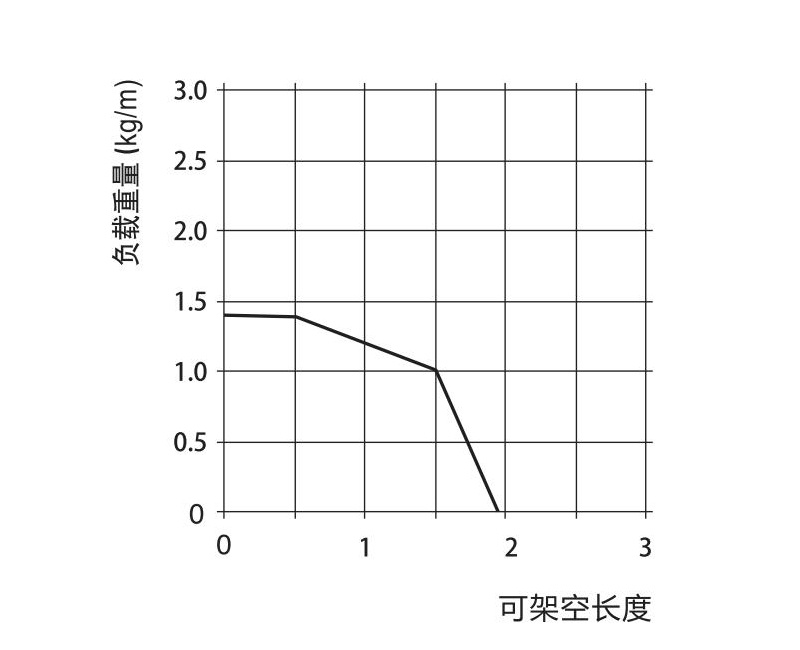

架空-负载图

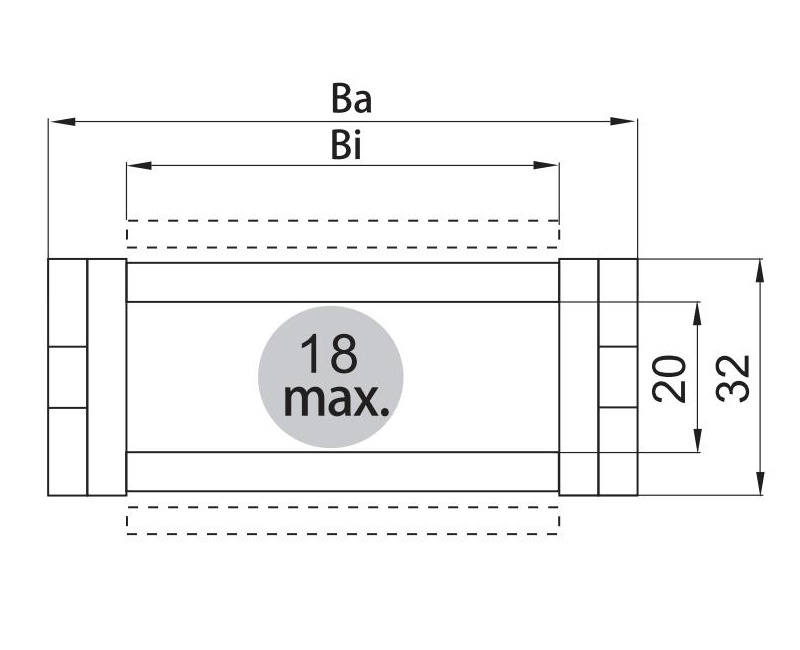

拖链代码
Ba
R
重量
mm
mm
mm
mm
mm
mm
kg/m
H20.25.R
25
38
38
45
55
75
≈0.65
H20.30.R
30
43
38
45
55
75
≈0.66
H20.35.R
35
48
38
45
55
75
~0.68
H20.40.R
40
53
38
45
55
75
≈0.70
H20.50.R
50
63
38
45
55
75
≈0.75
H20.60.R
60
73
38
45
55
75
≈0.80
H20.70.R
70
83
38
45
55
75
≈0.85
H20.80.R
80
93
38
45
55
75
≈0.90
H20.90.R
90
103
38
45
55
75
≈0.95
H20.100.R
100
113
38
45
55
75
≈1.00
H20.110.R
110
123
38
45
55
75
≈1.05
H20.120.R
120
133
38
45
55
75
≈1.10
H20.140.R
140
153
38
45
55
75
≈1.30

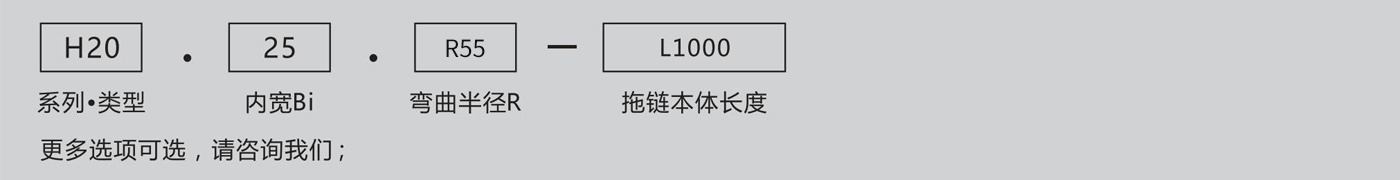

▍拖链订购示例
▍H20系列：接头

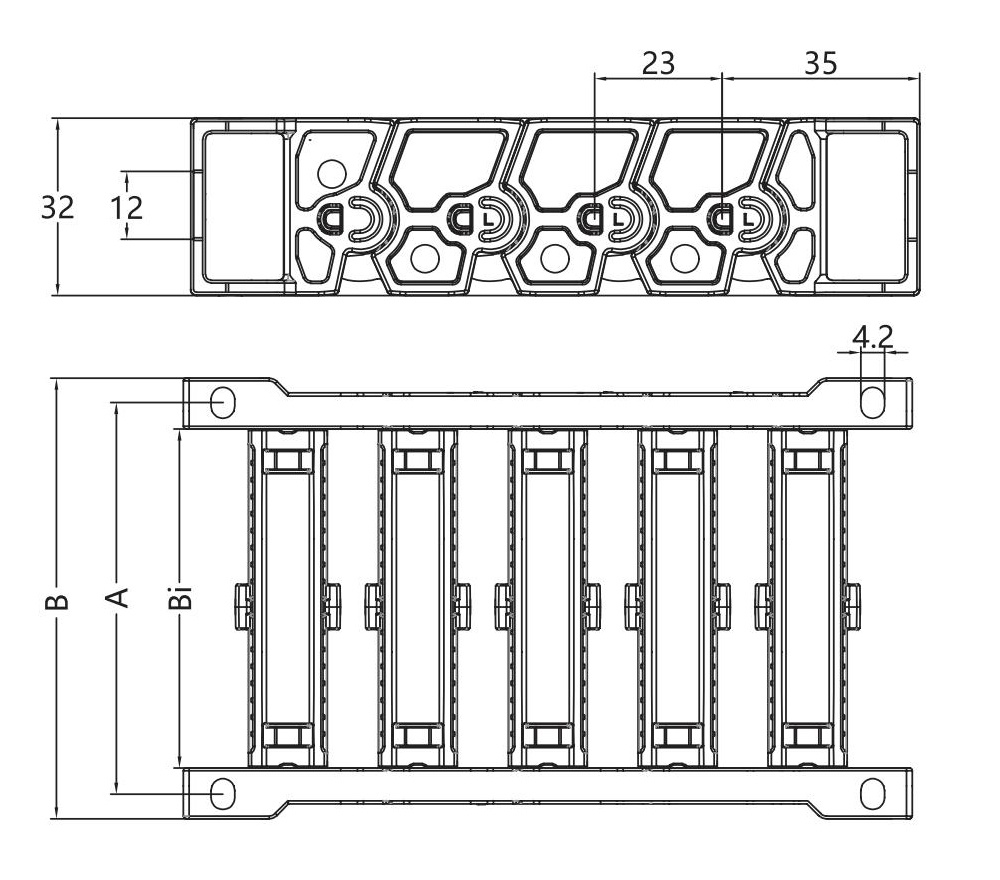

H20系列 接头参数
接头
■ 用于H20系列
■ 可从底部、顶部二个位置固定
■ 活动式(标准)和固定式两种可能活动接头- 推荐用于架空应用和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用
内宽
接头代码
接头代码
A
B
重量
mm
不带扎线板
带扎线板
(mm)
(mm)
g/set
25
H200.25.A1
H200.25.A1.Z
33
41
45
30
H200.30.A1
H200.30.A1.Z
38
48
48
40
H200.40.A1
H200.40.A1.Z
48
58
51
50
H200.50.A1
H200.50.A1.Z
58
68
52
60
H200.60.A1
H200.60.A1.Z
68
78
53
70
H200.70.A1
H200.70.A1.Z
78
88
54
80
H200.80.A1
H200.80.A1.Z
88
98
55
90
H200.90.A1
H200.90.A1.Z
98
108
56
100
H200.100.A1
H200.100.A1.Z
108
118
57
110
H200.110.A1
H200.110.A1.Z
118
128
58
120
H200.120.A1
H200.120.A1.Z
128
138
59
140
H200.140.A1
H200.140.A1.Z
148
158
65

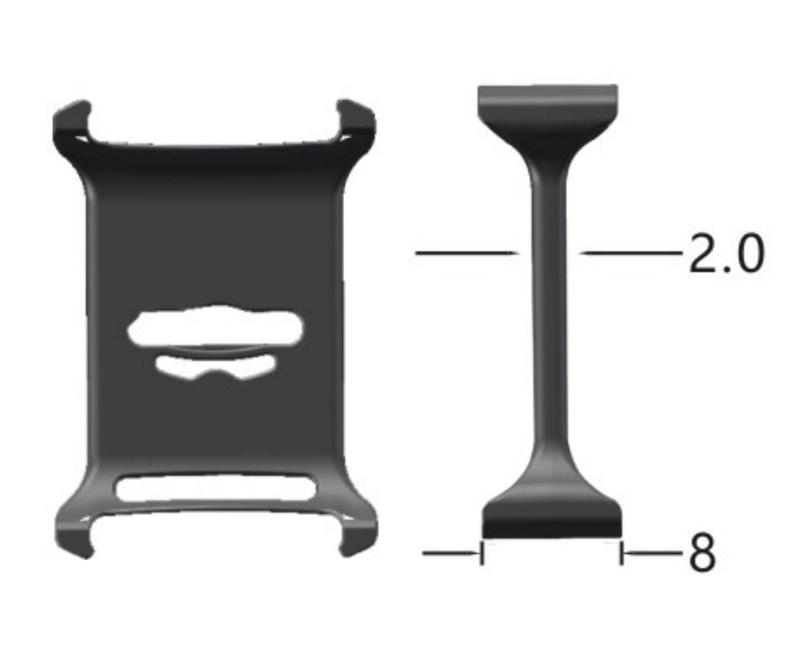

竖向分隔 H30.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置■ 宽基角、可靠地安装在横杆上
内部横隔片
长 度[mm]
散件代码
长 度[mm]
散件代码
035
H20-35
070
H20-70
040
H20-40
080
H20-80
050
H20-50
090
H20-90
060
H20-60
100
H20-100

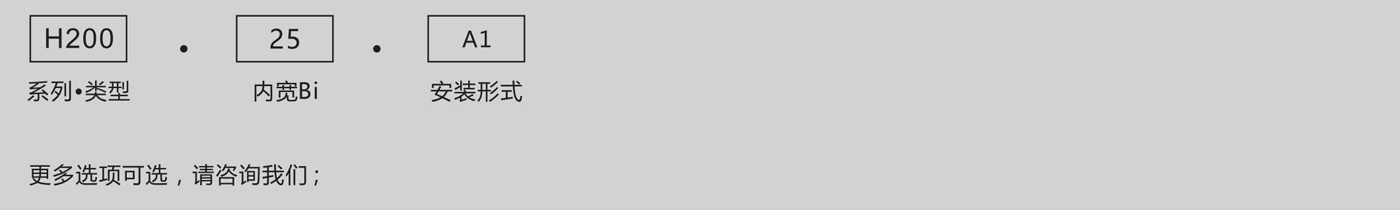

▍接头订购示例
