拖链G80 | GF80系列

节距P：111mm
内高hi：80mm
内宽Bi：70-500mm
链节/m=9节(999mm)
拖链G80为开放式，GF80为封闭式

产品系列: 拖链G80系列

电话:（86）21-62262294

邮箱： yihui_sh_cn@163.com

产品描述

▍G80系列：概览

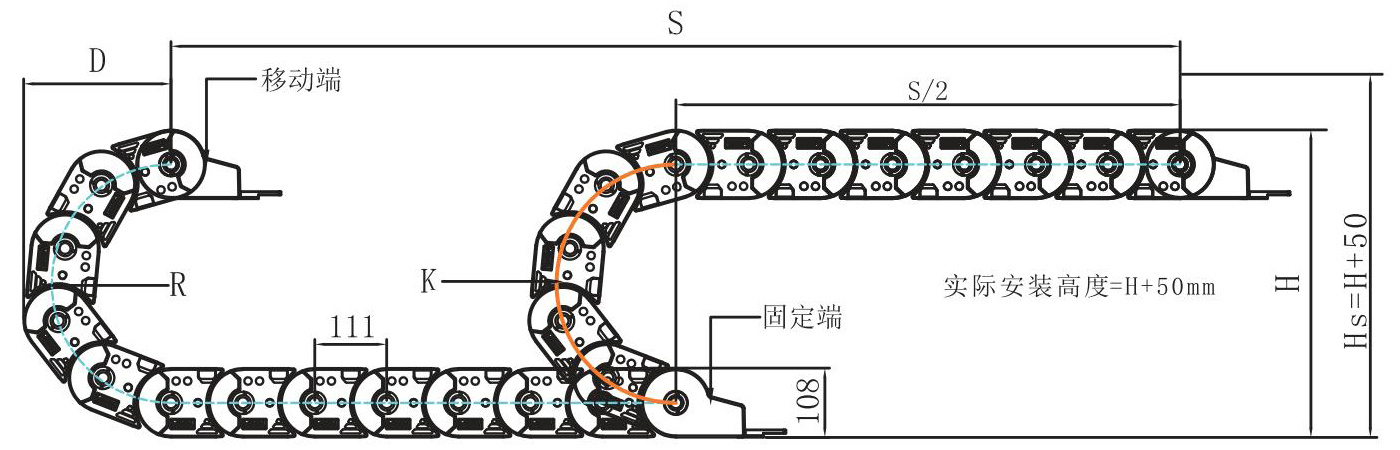

架空应用 | 短行程 | Lk=S/2+K

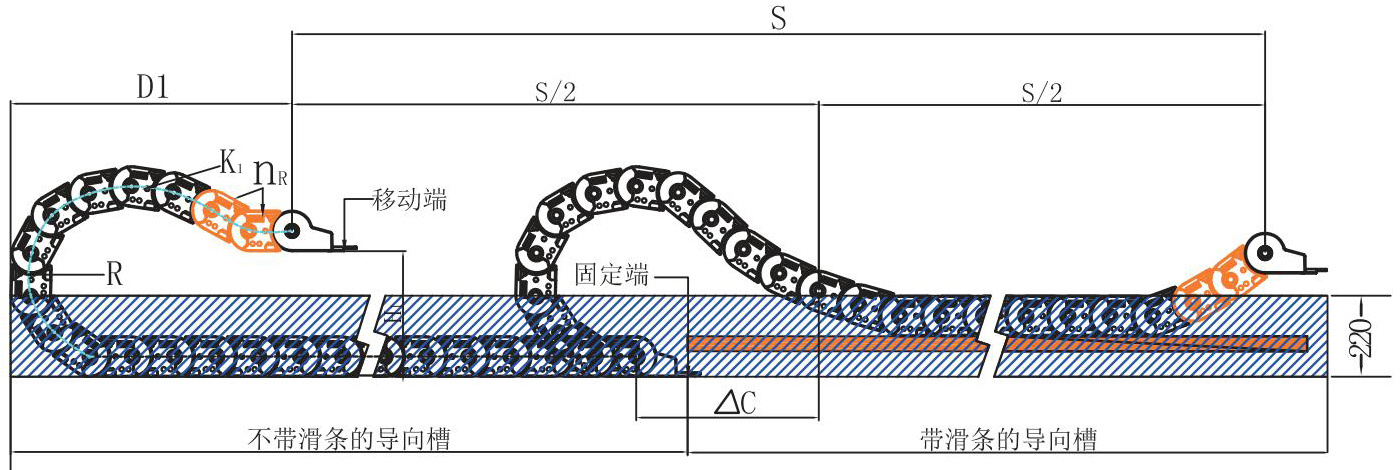

滑行应用 | 长行程 | Lk=S/2+K₁

节距P：111mm
内高hi：80mm
内宽Bi：70-500mm
链节/m=9节(999mm)

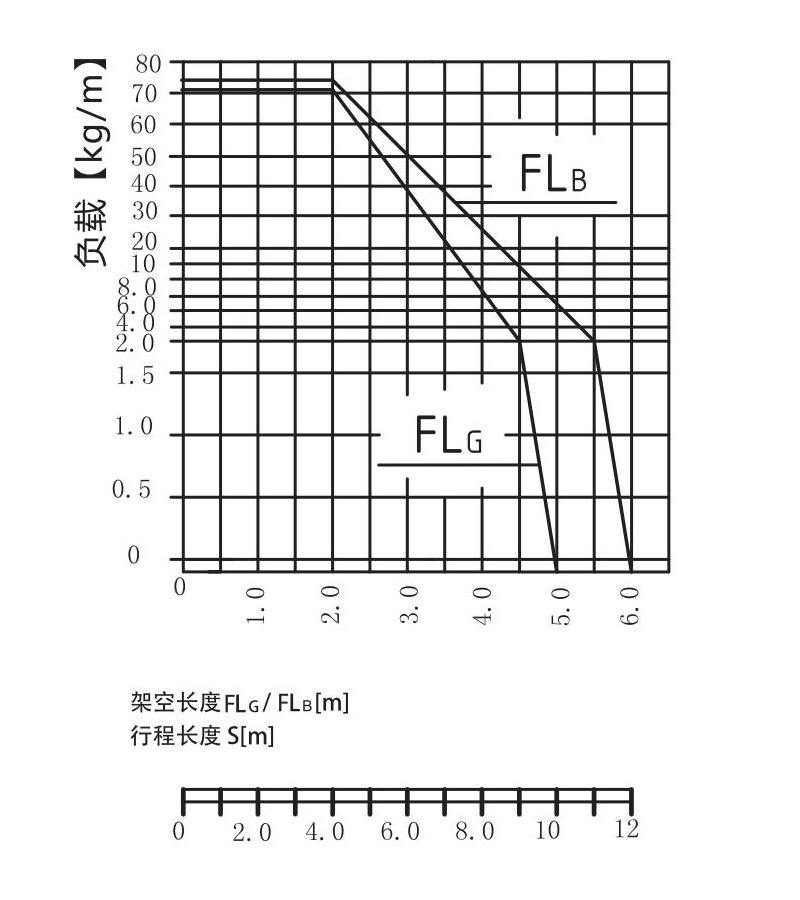

架空-负载图

R	H	H_S	D	K	H₁	D₁	K₁	∆X	NR
mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
150	408	458	371	695	300	371	695	-	-
175	458	508	396	775	350	396	775	-	-
200	508	558	421	855	324	650	999	275	2
250	608	658	471	1010	324	840	1332	415	2
300	708	758	521	1165	324	1020	1665	550	3
350	808	858	571	1325	324	1290	1998	760	3
400	908	958	621	1480	324	1550	2442	980	3
450	1008	1058	671	1640	324	1630	2664	1010	4
500	1108	1158	721	1795	324	1890	3108	1220	4
600	1308	1358	821	2110	324	2530	3996	1760	4

▍技术参数

架空长度	≤6m	速度/加速度FLG	≤10[m/s]/50[m/s²]
滑行距离	≤350m	速度/加速度FLa	≤3[m/s]/6[m/s²]
垂直悬挂	≤100m	滑行速度/加速度	≤5[m/s]/30[m/s²]
垂直站立	≤6m	允许温度	-40℃~120℃
侧向架空	≤2.5m	阻燃等级	U194 HB

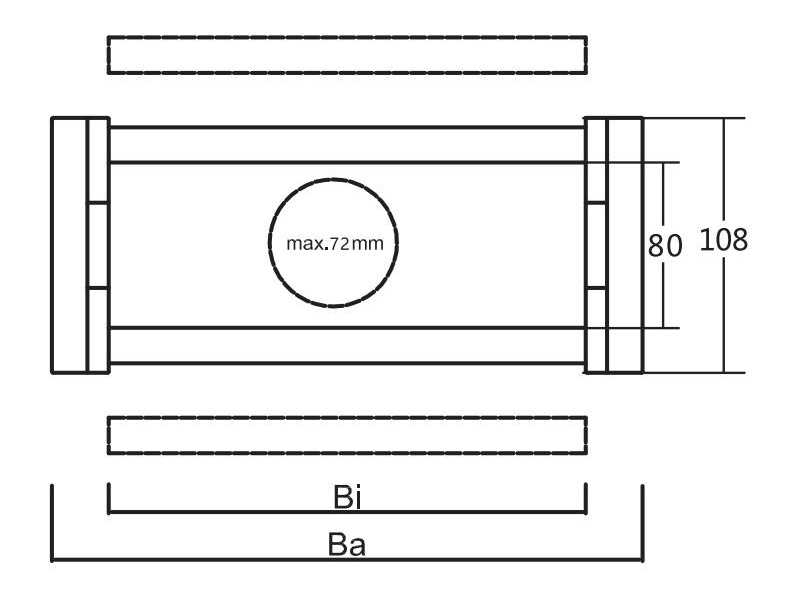

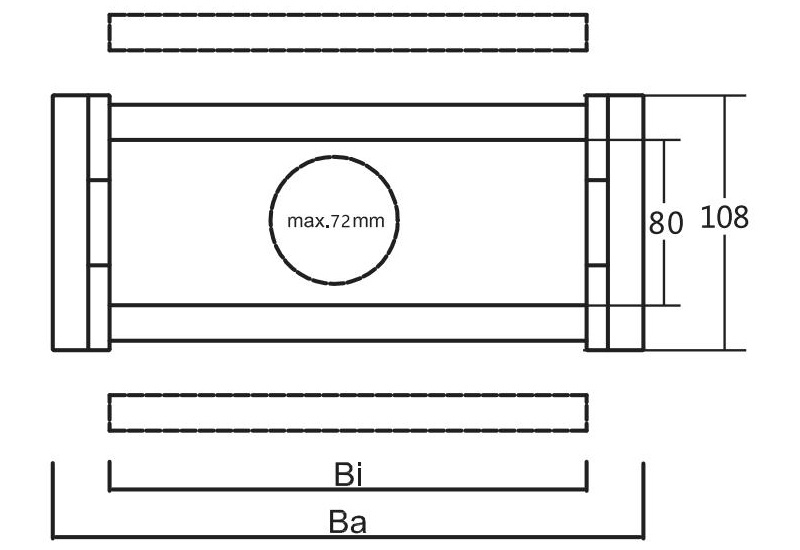

▍G80系列：产品规格

G80- 开放式

拖链代码	Bi	Ba	R
拖链代码	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
G80.75.R	75	125	150	175	200	250	300	350	400	450	500	600
G80.100.R	100	150	150	175	200	250	300	350	400	450	500	600
G80.125.R	125	175	150	175	200	250	300	350	400	450	500	600
G80.150.R	150	200	150	175	200	250	300	350	400	450	500	600
G80.175.R	175	225	150	175	200	250	300	350	400	450	500	600
G80.200.R	200	250	150	175	200	250	300	350	400	450	500	600
G80.250.R	250	300	150	175	200	250	300	350	400	450	500	600
G80.275.R	275	325	150	175	200	250	300	350	400	450	500
G80.300.R	300	350	150	175	200	250	300	350	400	450	500	600
G80.350.R	350	400	150	175	200	250	300	350	400	450	500	600
G80.400.R	400	450	150	175	200	250	300	350	400	450	500	600
G80.450.R	450	500	150	175	200	250	300	350	400	450	500	600
G80.500.R	500	550	150	175	200	250	300	350	400	450	500	600

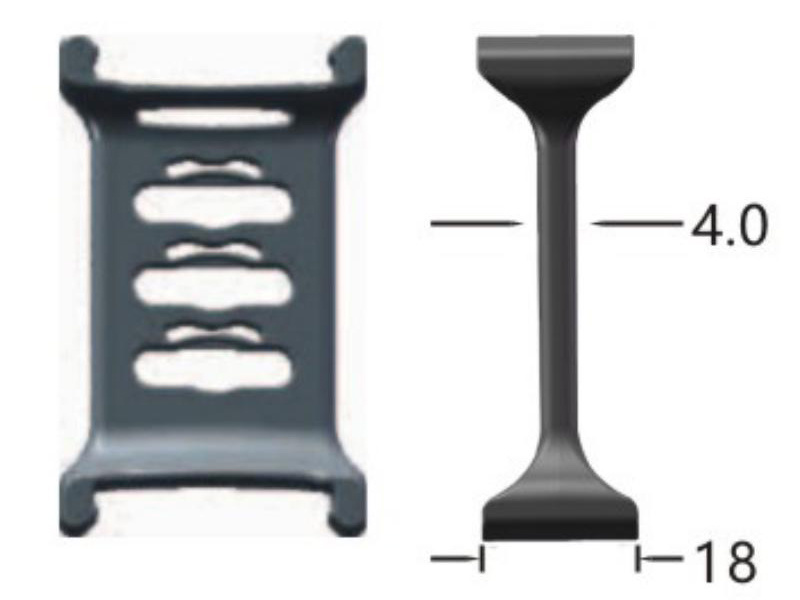

竖向分隔 G80.1

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角、可靠地安装在横杆上
■ 弹弓设计，有效补偿内高偏差

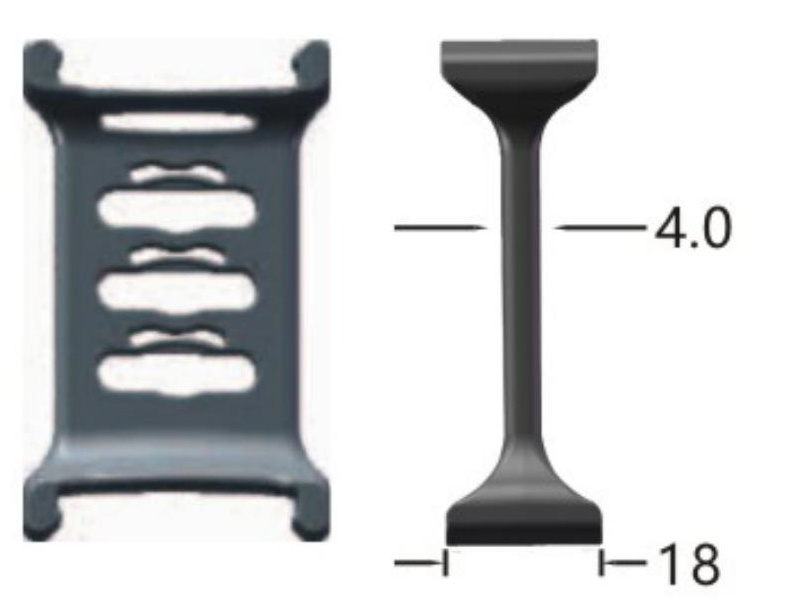

固定式竖向分隔 G80.2

■ 适用于侧向安装或极高负载
■ 安装后不能移动
■ 宽基角、可靠地安装在横杆上

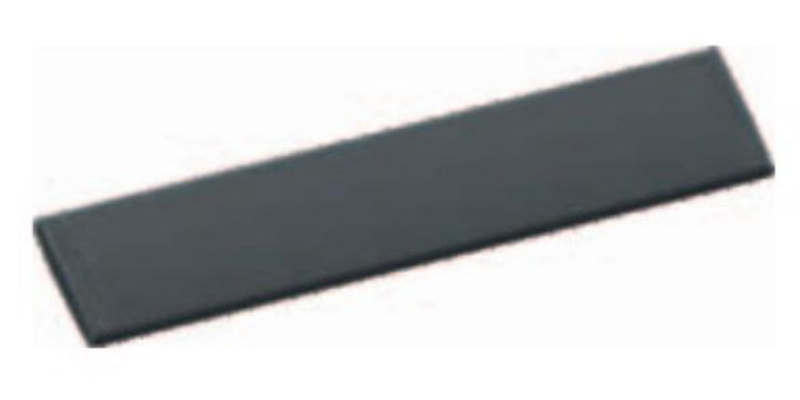

横向分隔

订购示例： GH80.L

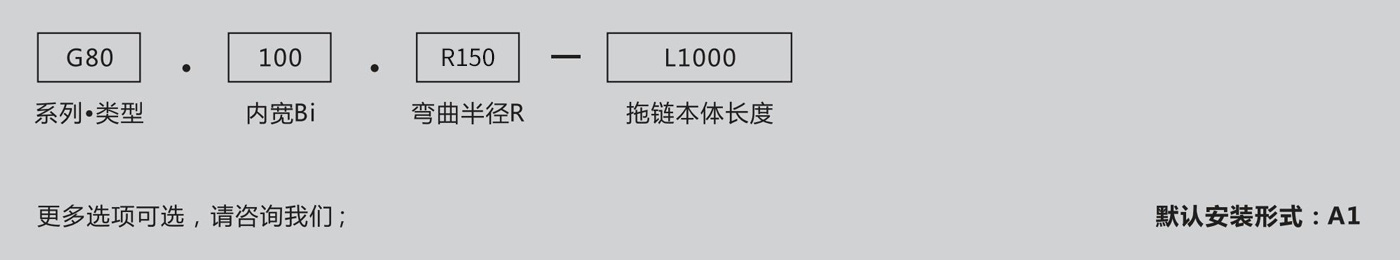

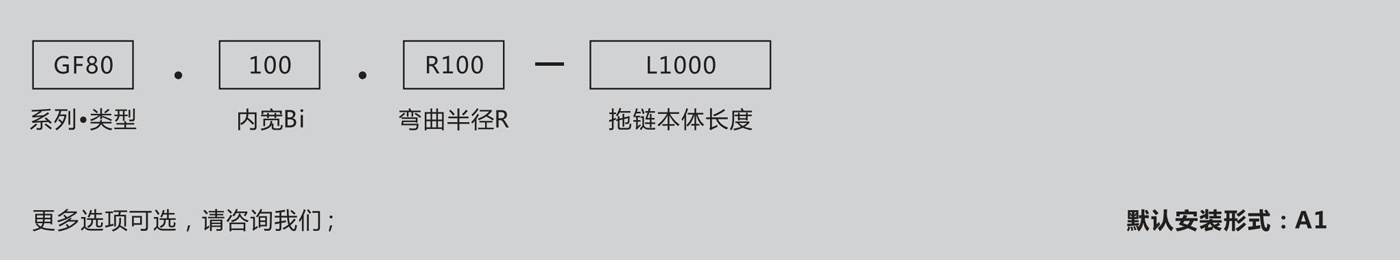

▍拖链订购示例

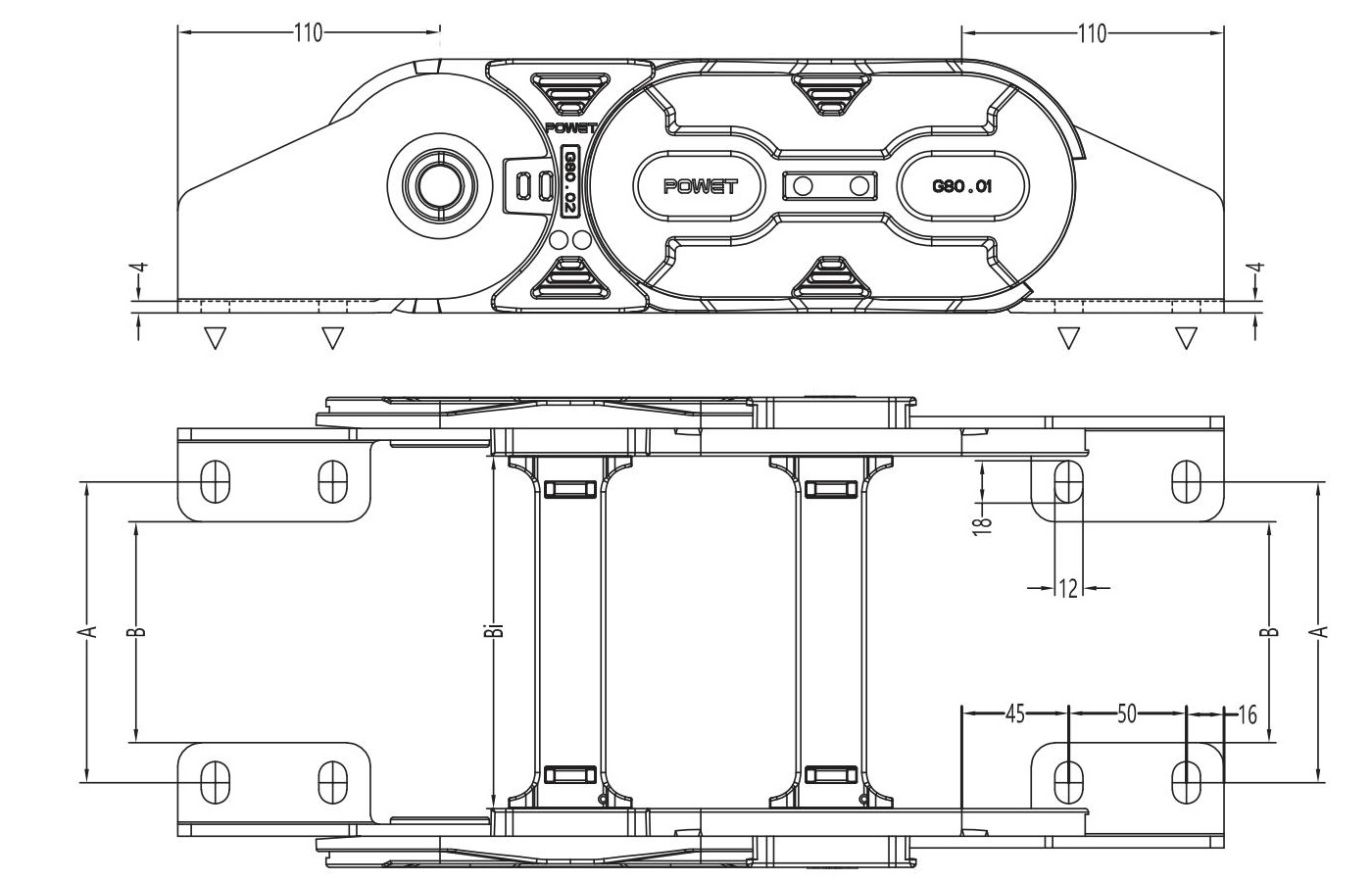

▍G80系列：钢接头

钢接头-标准

■ 用于G80 系列
■ 通过调整接头可用M10 螺栓从底部或顶部两个位置固定
■ 活动式(标准)和固定式两种可能
活动接头- 推荐用于架空应用和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用

内宽	固定式接头代码		活动式接头代码		A	B
mm	不带扎线版	带C型槽	不带扎线版	带C型槽	(mm)	(mm)
75	G800.1.A	G800.1.A.C	G801.2.A	G801.2.A.C	53	23
100	G800.1.A	G800.1.A.C	G801.2.A	G801.2.A.C	78	48
125	G800.1.A	G800.1.A.C	G801.2.A	G801.2.A.C	103	73
150	G800.1.A	G800.1.A.C	G801.2.A	G801.2.A.C	128	98
175	G800.1.A	G800.1.A.C	G801.2.A	G801.2.A.C	153	123
200	G800.1.A	G800.1.A.C	G801.2.A	G801.2.A.C	178	148
250	G800.1.A	G800.1.A.C	G801.2.A	G801.2.A.C	228	198
275	G800.1.A	G800.1.A.C	G801.2.A	G801.2.A.C	253	223
300	G800.1.A	G800.1.A.C	G801.2.A	G801.2.A.C	278	248
350	G800.1.A	G800.1.A.C	G801.2.A	G801.2.A.C	328	298
400	G800.1.A	G800.1.A.C	G801.2.A	G801.2.A.C	378	348
450	G800.1.A	G800.1.A.C	G801.2.A	G801.2.A.C	428	398
500	G800.1.A	G800.1.A.C	G801.2.A	G801.2.A.C	478	448

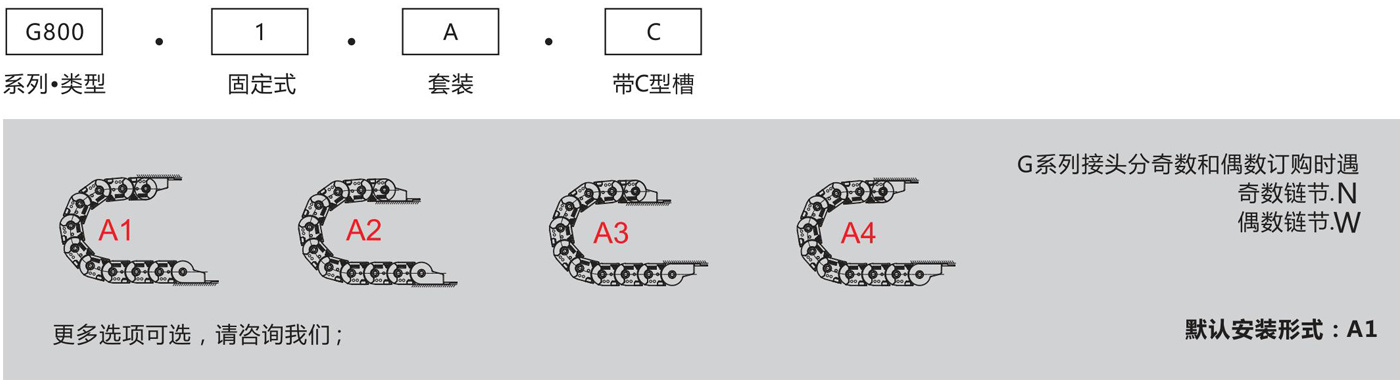

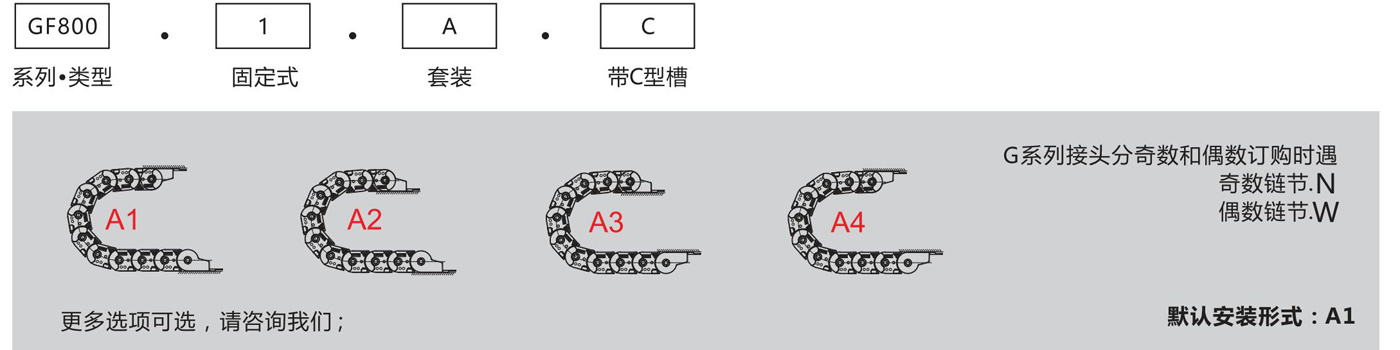

▍接头订购示例

钢制接头接受非标定制，具体请联系ylzzcom永利总站!

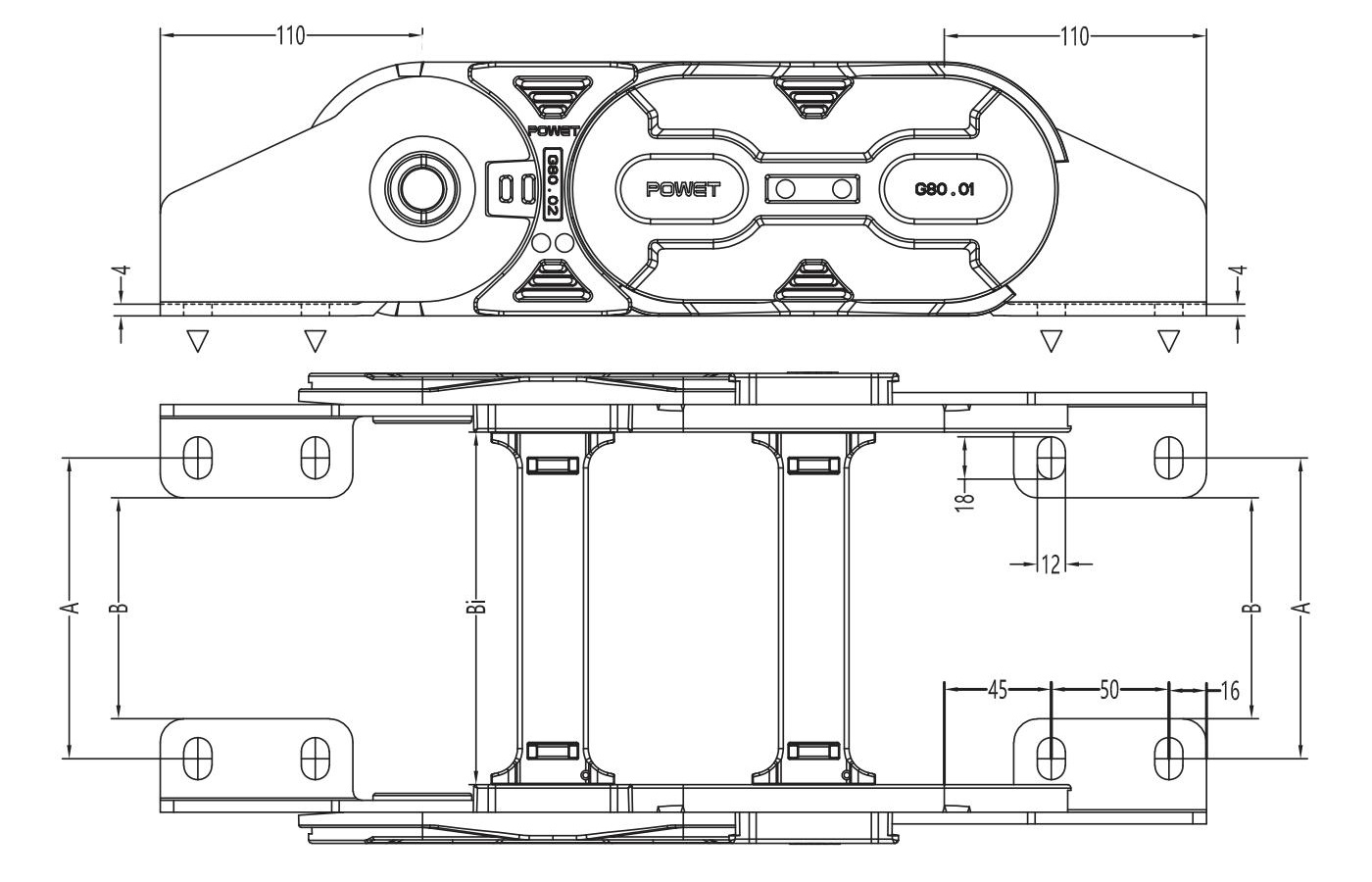

▍G80系列：接头

接头-开放式

■ 适用于G80 系列
■ 可从底部、顶部、端面三个位置固定
■ 活动式(标准)和固定式两种可能
活动式接头- 推荐用于架空和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用

内宽	固定式接头代码		活动式接头代码		A	B
mm	不带扎线版	带C型槽	不带扎线版	带C型槽	(mm)	(mm)
75	G800.075.A	G800.075.A.C	G801.075.A	G801.075.A.C	103	125
100	G800.100.A	G800.100.A.C	G801.100.A	G801.100.A.C	128	150
150	G800.150.A	G800.150.A.C	G801.150.A	G801.150.A.C	178	200
175	G800.175.A	G800.175.A.C	G801.175.A	G801.175.A.C	203	225
200	G800.200.A	G800.200.A.C	G801.200.A	G801.200.A.C	228	250
250	G800.250.A	G800.250.A.C	G801.250.A	G801.250.A.C	278	300
300	G800.300.A	G800.300.A.C	G801.300.A	G801.300.A.C	328	350
350	G800.350.A	G800.350.A.C	G801.350.A	G801.350.A.C	378	400
400	G800.400.A	G800.400.A.C	G801.400.A	G801.400.A.C	428	450

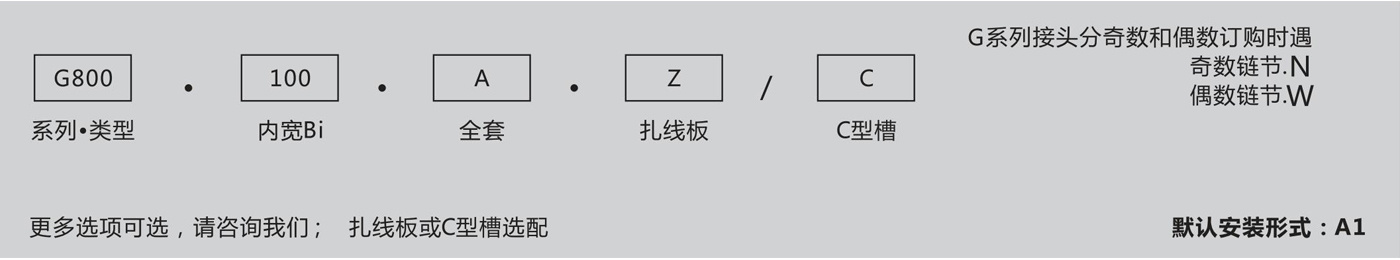

▍接头订购示例

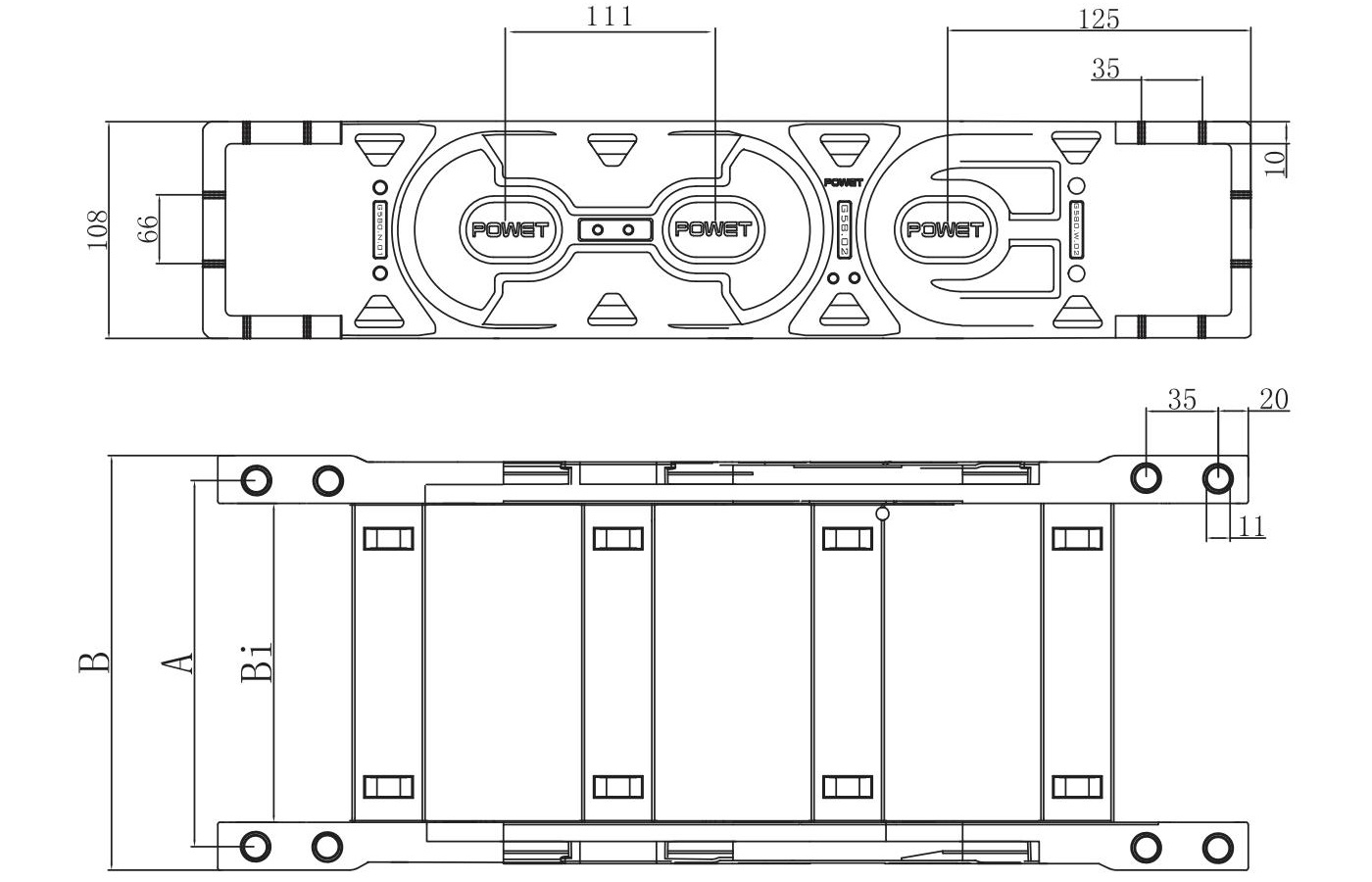

▍GF80系列：产品规格

GF80- 封闭式

拖链代码	Bi	Ba	R
拖链代码	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
GF80.75.R	75	125	150	175	200	250	300	350	400	450	500	600
GF80.100.R	100	150	150	175	200	250	300	350	400	450	500	600
GF80.125.R	125	175	150	175	200	250	300	350	400	450	500	600
GF80.150.R	150	200	150	175	200	250	300	350	400	450	500	600
GF80.175.R	175	225	150	175	200	250	300	350	400	450	500	600
GF80.200.R	200	250	150	175	200	250	300	350	400	450	500	600
GF80.250.R	250	300	150	175	200	250	300	350	400	450	500	600
GF80.300.R	300	350	150	175	200	250	300	350	400	450	500	600
GF80.350.R	350	400	150	175	200	250	300	350	400	450	500	600
GF80.400.R	400	450	150	175	200	250	300	350	400	450	500	600
GF80.450.R	450	500	150	175	200	250	300	350	400	450	500	600
GF80.500.R	500	550	150	175	200	250	300	350	400	450	500	600
