拖链系统E18系列
节距P：30.5mm
内高hi：18mm
内宽Bi：18-50mm
链节/m=33节(1006.5mm)
产品系列: 拖链系统E18系列
- 产品描述
-
▍E18系列：概览

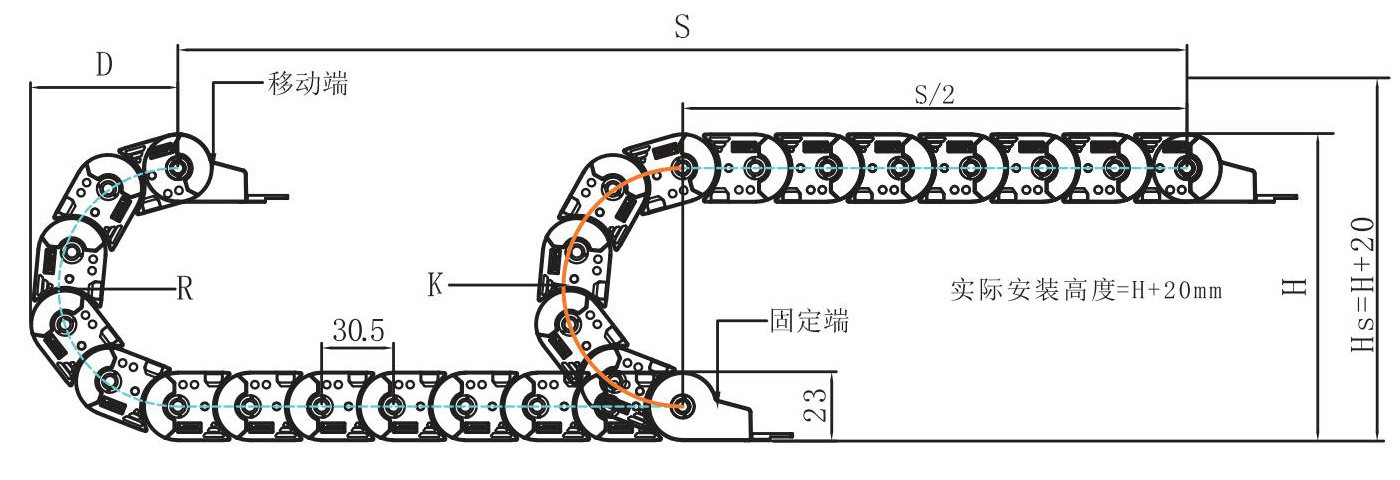

架空应用 | 短行程 | Lk=S/2+K

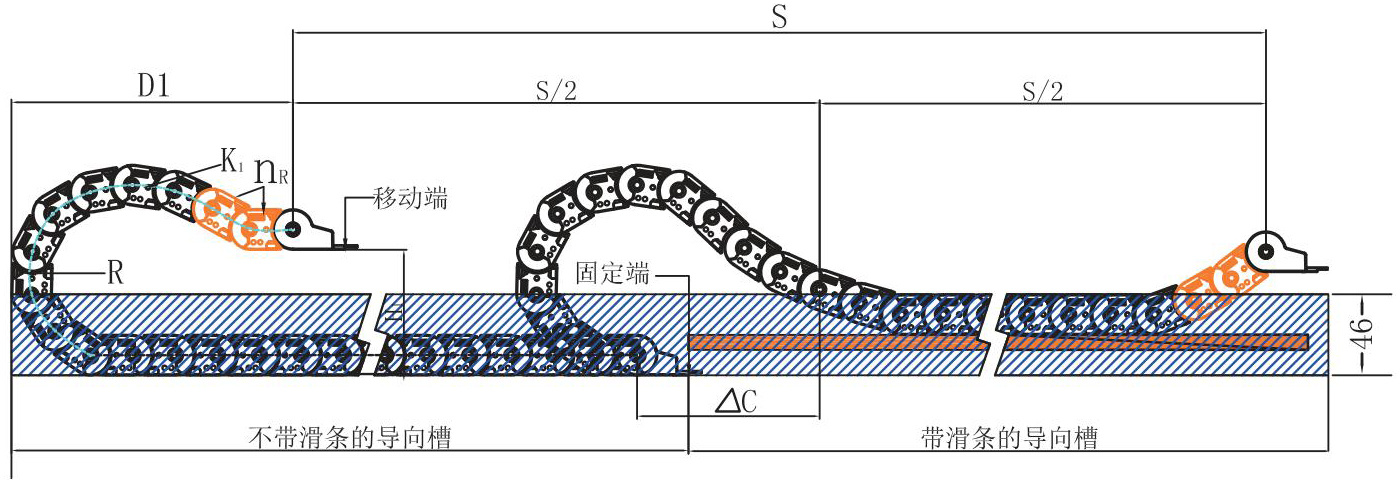

滑行应用 | 长行程 | Lk=S/2+K₁
节距P：30.5mm
内高hi：18mm
内宽Bi：18-50mm

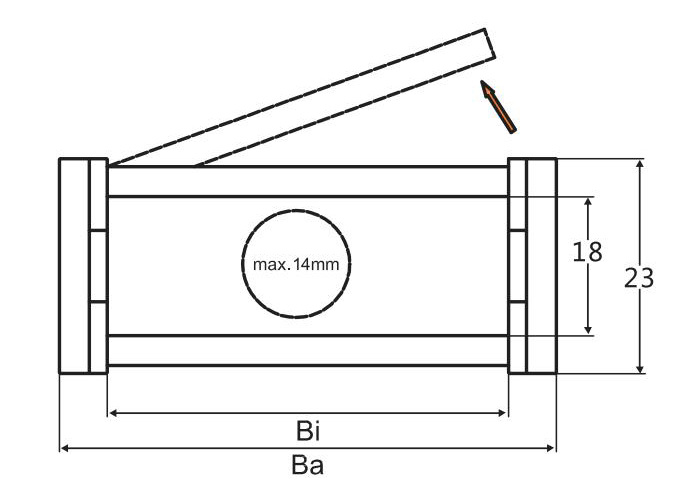

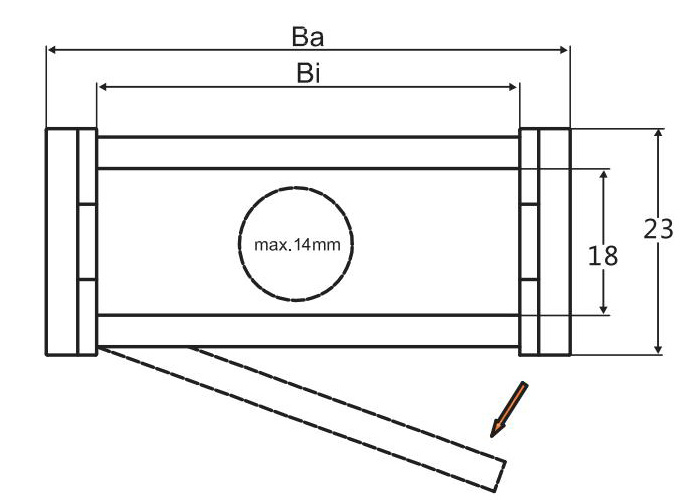

链节/m=33节(1006.5mm)E18- 开放式 内/外开盖式
■ 可沿内径或从外径打开
■ 适用于滑行应用

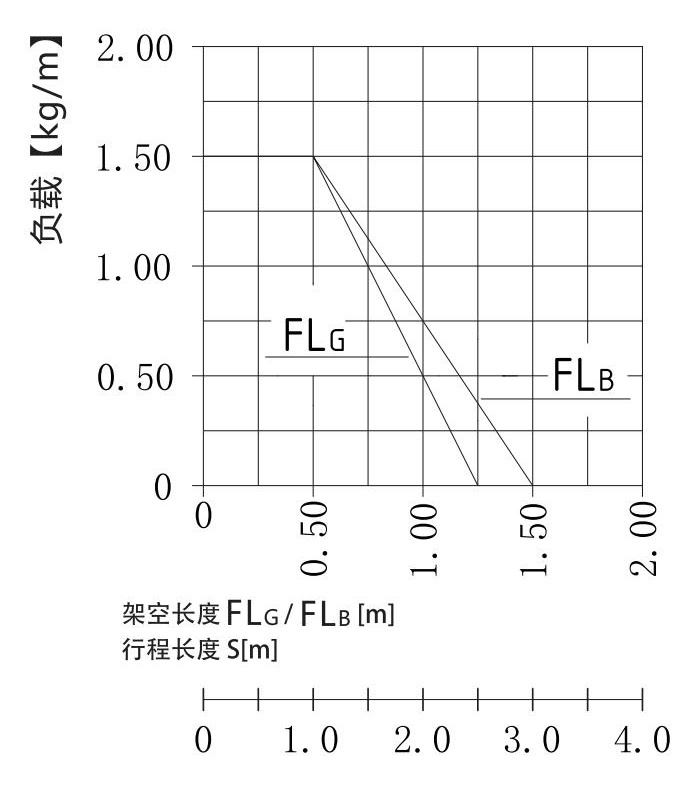

架空-负载图
R
H
Hs
D
K
H1
D1
K1
∆c
NR
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
28
79
99
85
150
56
85
150
-
-
38
99
119
95
185
76
120
185
-
-
48
119
139
105
215
70
165
275
70
2
75
173
193
132
300
70
270
460
150
3
100
223
243
157
380
70
385
640
235
3
▍技术参数
架空长度 ≤1.5m 速度/加速度FLG ≤10[m/s]/50[m/s²] 滑行距离 ≤60m 速度/加速度FLa ≤3[m/s]/6[m/s²] 垂直悬挂 ≤20m 滑行速度/加速度 ≤4[m/s]/20[m/s²] 垂直站立 ≤1.5m 允许温度 -40℃~120℃ 侧向架空 ≤0.6m 阻燃等级 UI94 HB ▍E18系列：产品规格
E18-内开盖式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
E18.18.R
18
30
28
38
48
75
-
-
-
E18.25.R
25
38
28
38
48
75
-
-
-
E18.40.R
40
50
28
38
48
75
-
-
-
E18.50.R
50
62
28
38
48
75
-
-
-
Eu18-外开盖式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
Eu18.18.R
18
30
28
38
48
75
-
-
-
Eu18.25.R
25
38
28
38
48
75
-
-
-
Eu18.40.R
40
50
28
38
48
75
-
-
-
Eu18.50.R
50
62
28
38
48
75
-
-
-

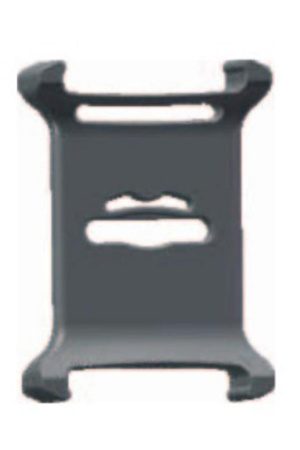

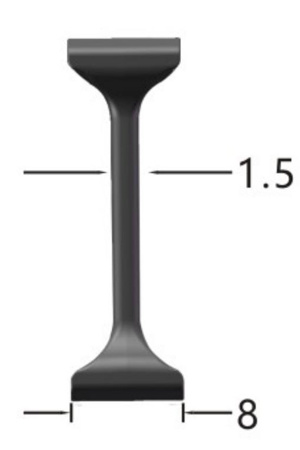

竖向分隔 E18.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置■ 宽基角、可靠地安装在横杆上

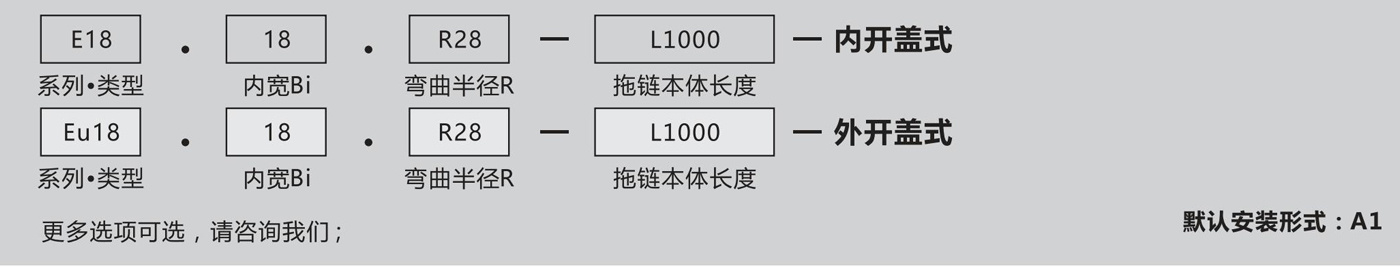

▍拖链订购示例

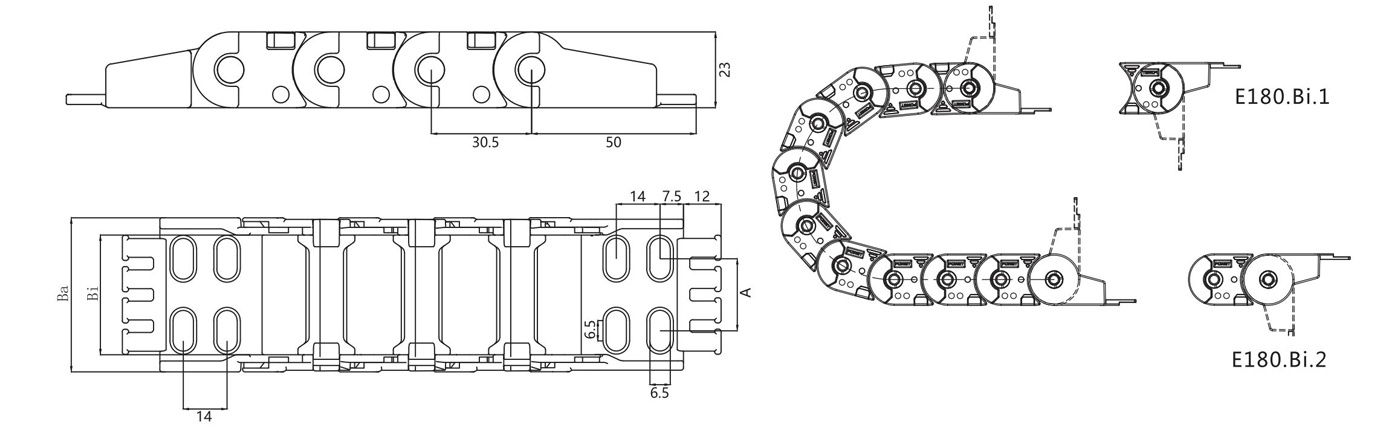

▍E18系列：接头
接头
■ 用于E18系列
■ 可从底部、顶部二个位置固定
■ 活动式（标准）和固定式两种可能
活动接头- 推荐用于架空应用和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用
内宽
固定式接头代码
活动式接头代码
A
B
扎线板齿数
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
18
E180.18.A
E180.18.A.Z
E181.18.A
E181.18.A.Z
14
2
25
E180.25.A
E180.25.A.Z
E181.25.A
E181.25.A.Z
16
14
3
40
E180.40.A
E180.40.A.Z
E181.40.A
E181.40.A.Z
23
14
4
50
E180.50.A
E180.50.A.Z
E181.50.A
E181.50.A.Z
35
14
5
▍接头订购示例
