拖链E45系列
节距P：67mm
内高hi：45mm
内宽Bi：50-150mm
链节/m=15节(1005mm)
产品系列: 拖链E45系列
- 产品描述
-
▍E45系列：概览

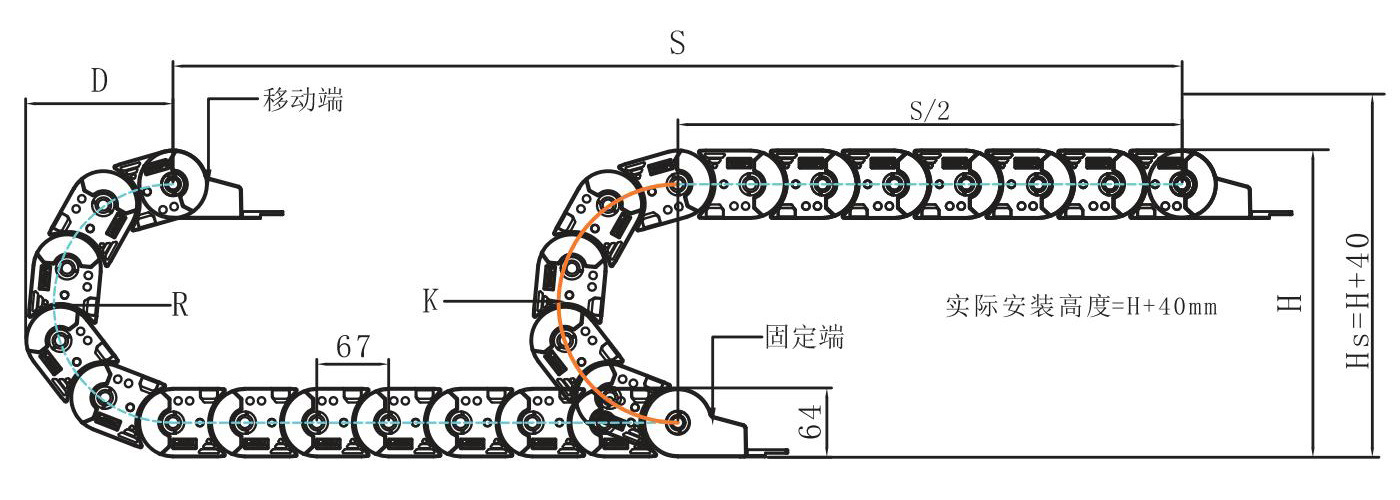

架空应用 | 短行程 | Lk=S/2+K

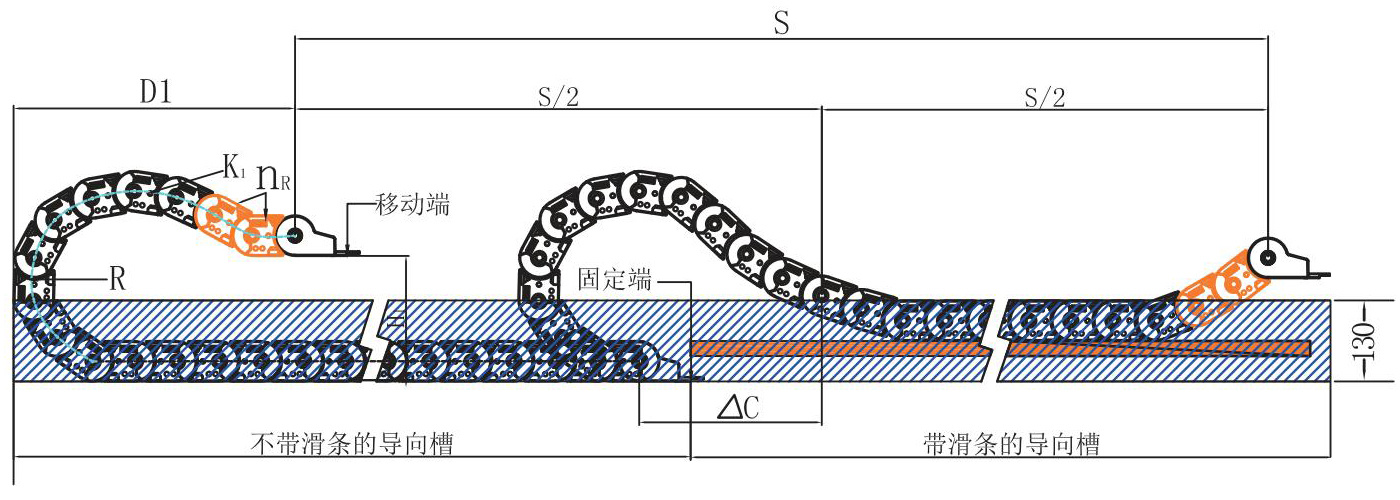

滑行应用 | 长行程 | Lk=S/2+K₁
节距P：67mm
内高hi：45mm
内宽Bi：50-150mm

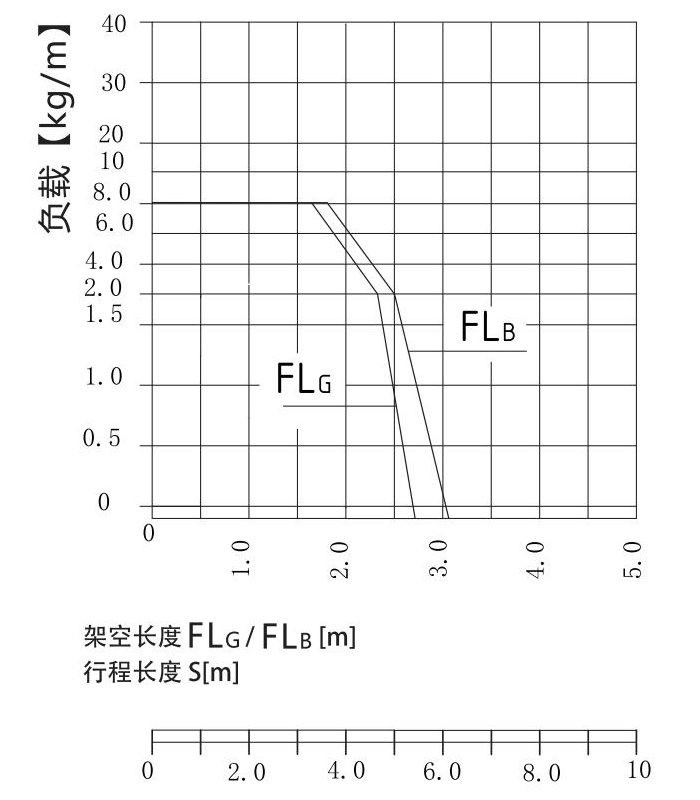

链节/m=15节(1005mm)架空-负载图
R
H
Hs
D
K
H1
D1
K1
∆C
NR
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
75
214
254
208
370
150
208
370
-
-
100
264
304
333
450
186
233
450
-
2
125
314
354
258
530
186
475
804
233
3
150
364
404
283
610
186
570
1005
303
3
200
464
504
333
765
186
780
1340
463
3
250
564
604
383
920
186
1010
1675
643
4
300
664
704
433
1080
186
1150
1943
733
4
▍技术参数
架空长度 ≤3.5m 速度/加速度FLG ≤10[m/s]/50[m/s²] 滑行距离 ≤120m 速度/加速度FLa ≤3[m/s]/6[m/s²] 垂直悬挂 ≤50m 滑行速度/加速度 ≤5[m/s]/30[m/s²] 垂直站立 ≤3.0m 允许温度 -40℃~120℃ 侧向架空 ≤1.0m 阻燃等级 UI94 HB ▍E45系列：产品规格

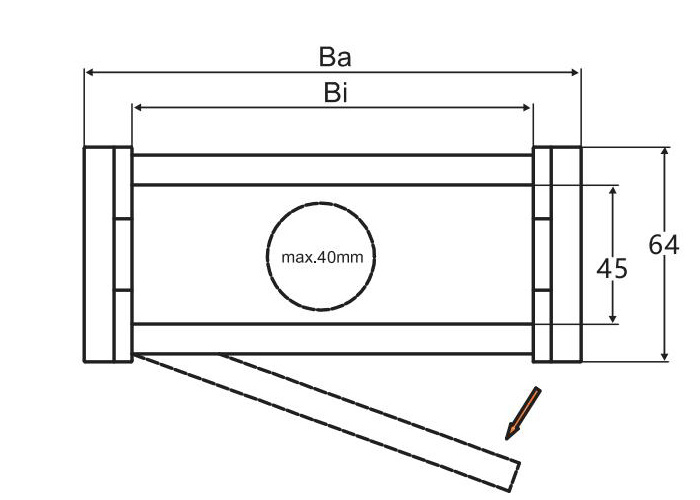

Ei45-内开盖式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
Ei45.50.R
50
72
75
100
125
150
200
250
300
Ei45.75.R
75
97
75
100
125
150
200
250
300
Ei45.100.R
100
122
75
100
125
150
200
250
300
Ei45.125.R
125
147
75
100
125
150
200
250
300
Ei45.150.R
150
172
75
100
125
150
200
250
300
Eu45-外开盖式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
Eu45.50.R
50
72
75
100
125
150
200
250
300
Eu45.75.R
75
97
75
100
125
150
200
250
300
Eu45.100.R
100
122
75
100
125
150
200
250
300
Eu45.125.R
125
147
75
100
125
150
200
250
300
Eu45.150.R
150
172
75
100
125
150
200
250
300

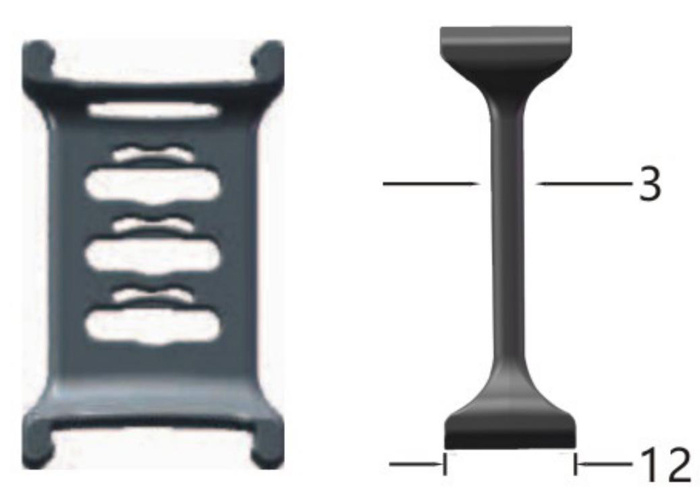

竖向分隔 E45.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置■ 宽基角、可靠地安装在横杆上
横向分隔

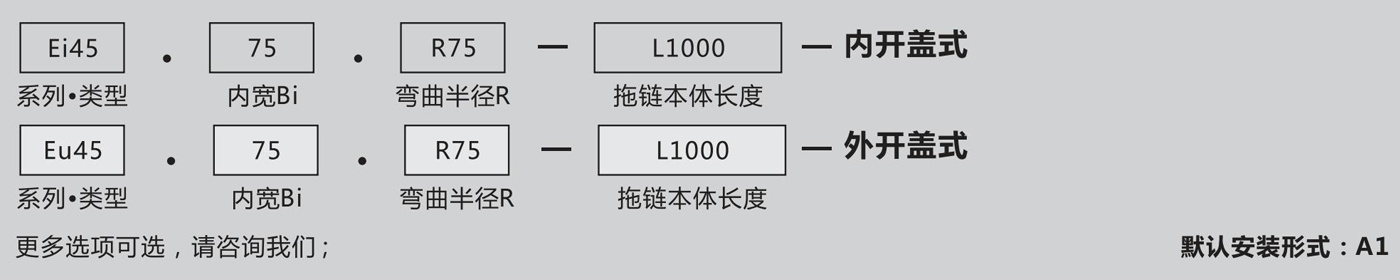

订购示例：EH45-L
▍拖链订购示例
▍E45系列：接头
接头
■ 用于E45 系列
■ 可从底部、顶部二个位置固定
■ 活动式（标准）和固定式两种可能
活动接头- 推荐用于架空应用和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用
内宽
固定式接头代码
活动式接头代码
A
B
扎线板齿数
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
50
E450.50.A
E450.50.A.Z
E451.50.A
E451.50.A.Z
28
25
6
75
E450.75.A
E450.75.A.Z
E451.75.A
E451.75.A.Z
53
41
8
100
E450.100.A
E450.100.A.Z
E451.100.A
E451.100.A.Z
78
71
10
125
E450.125.A
E450.125.A.Z
E451.125.A
E451.125.A.Z
103
105
12
150
E450.150.A
E450.150.A.Z
E451.150.A
E451.150.A.Z
128
130
14

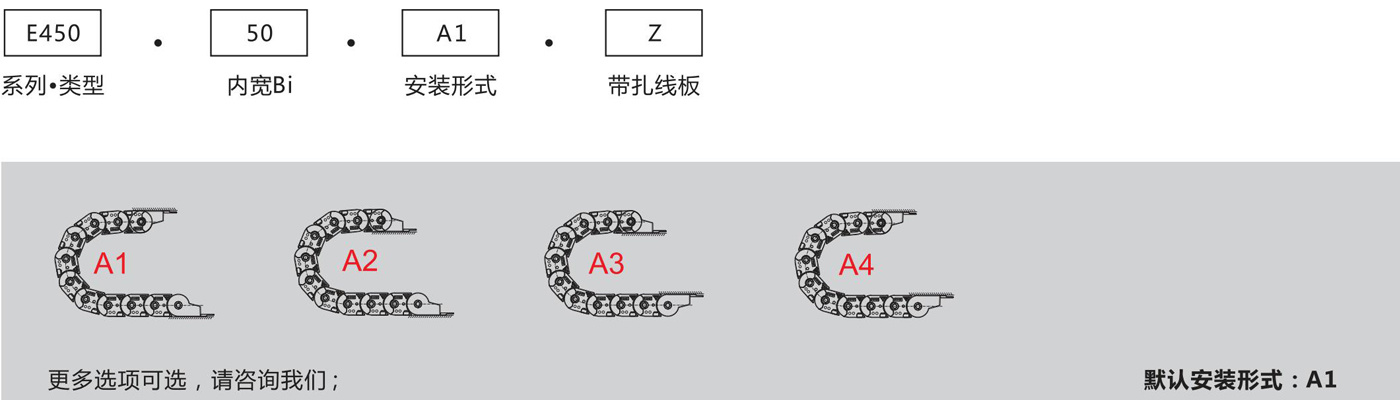

▍接头订购示例

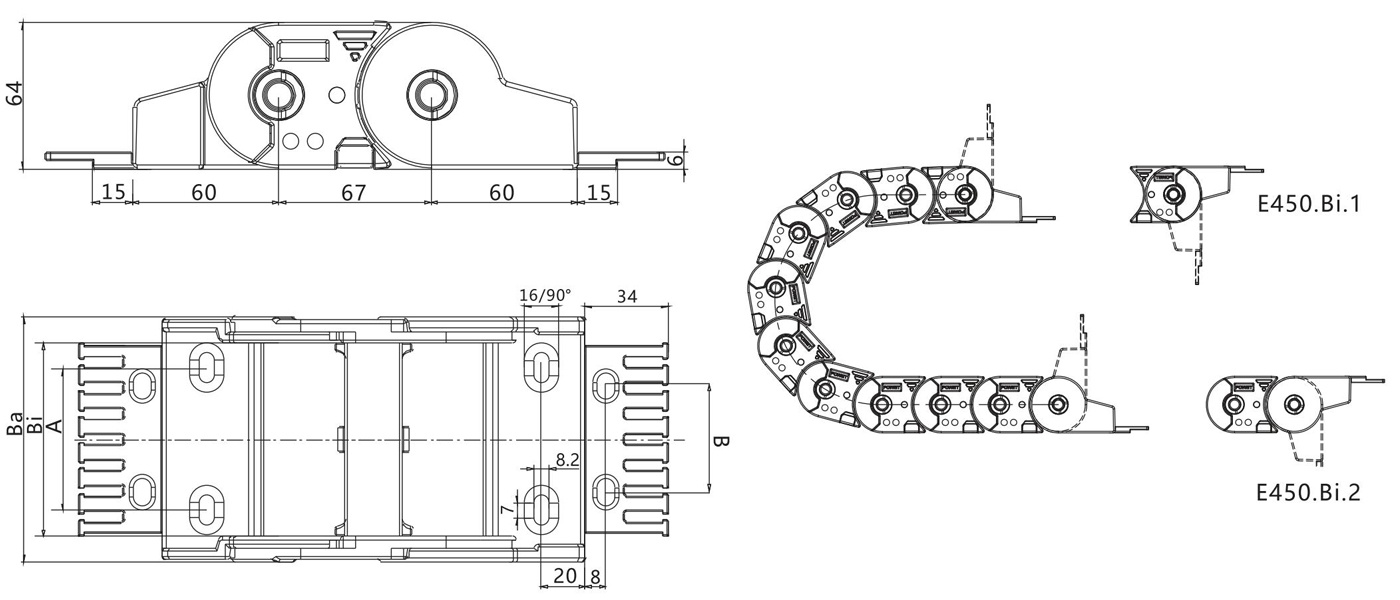

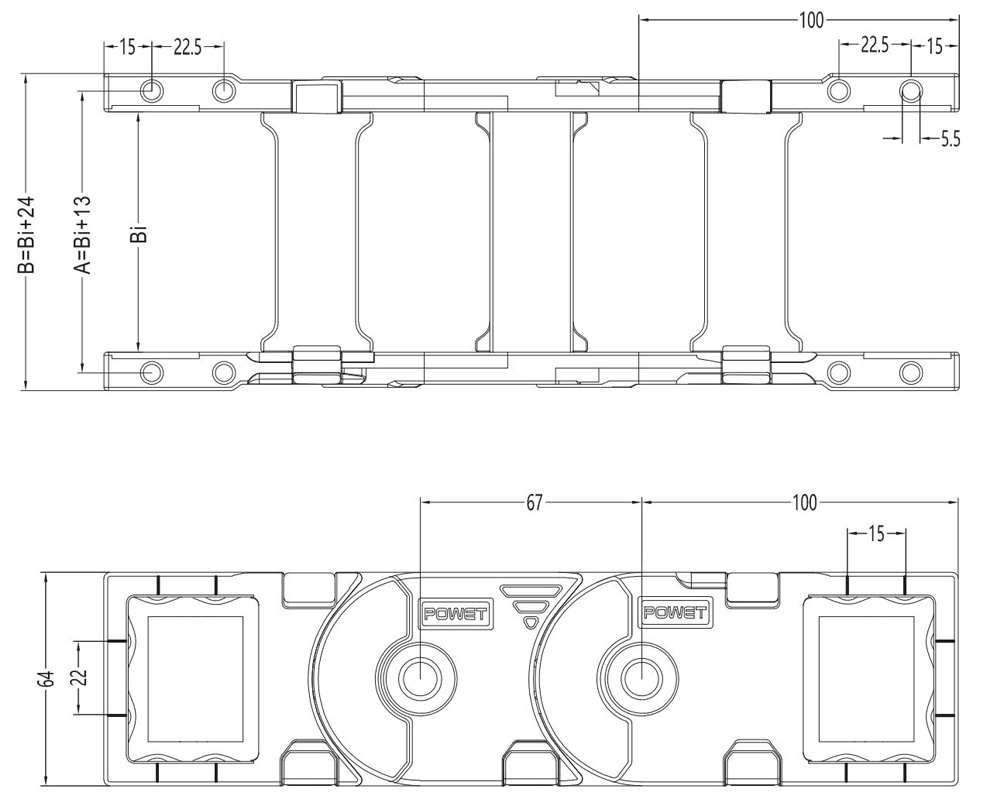

▍E45系列：方形接头

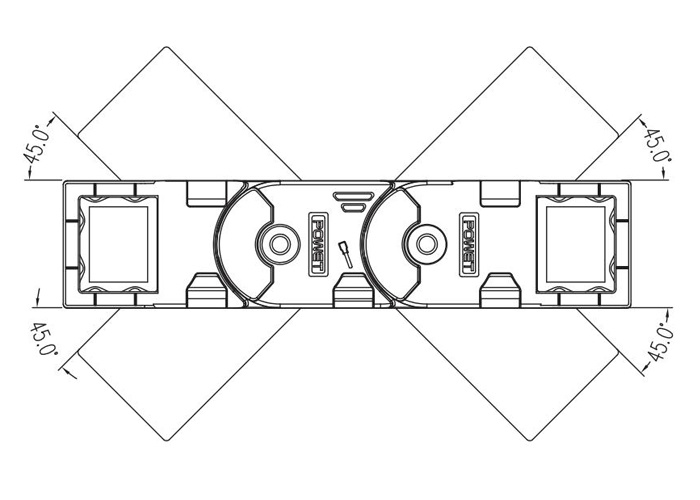

接头-开放式
■ 适用于E45系列
■ 可从底部、顶部、端面三个位置固定
■ 活动式（标准）和固定式两种可能
活动接头- 推荐用于架空和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用
内宽
固定式接头代码
活动式接头代码
A
B
扎线板齿数
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
50
F450.50.12
F450.50.12.Z
F451.50.12
F451.50.12.Z
63
74
6
75
F450.75.12
F450.75.12.Z
F451.75.12
F451.75.12.Z
88
99
8
100
F450.100.12
F450.100.12.Z
F451.100.12
F451.100.12.Z
113
124
10
125
F450.125.12
F450.125.12.Z
F451.125.12
F451.125.12.Z
138
149
12
150
F450.150.12
F450.150.12.Z
F451.150.12
F451.150.12.Z
163
174
14

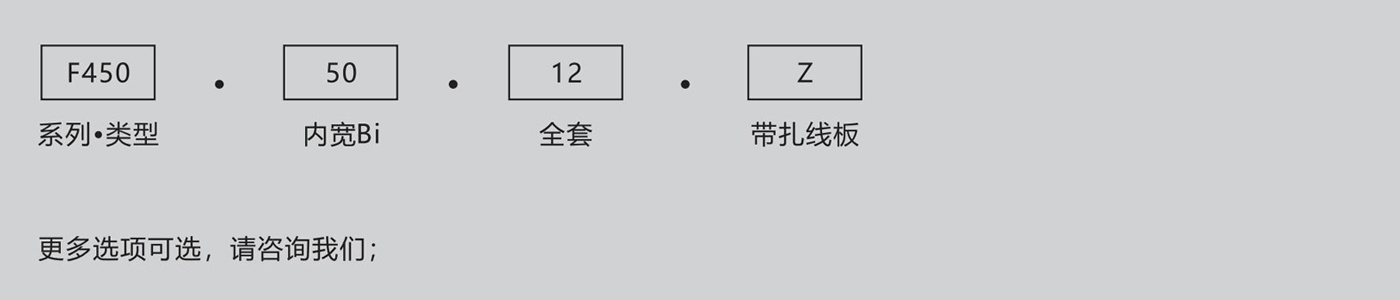

▍接头订购示例
