拖链P58 | PF58系列
节距P：91mm
内高hi：58mm
内宽Bi：75-500mm
链节/m=11节(1001mm)
拖链P58为开放式，PF58为封闭式
产品系列: 拖链P58 系列
- 产品描述
-
▍P58系列：概览

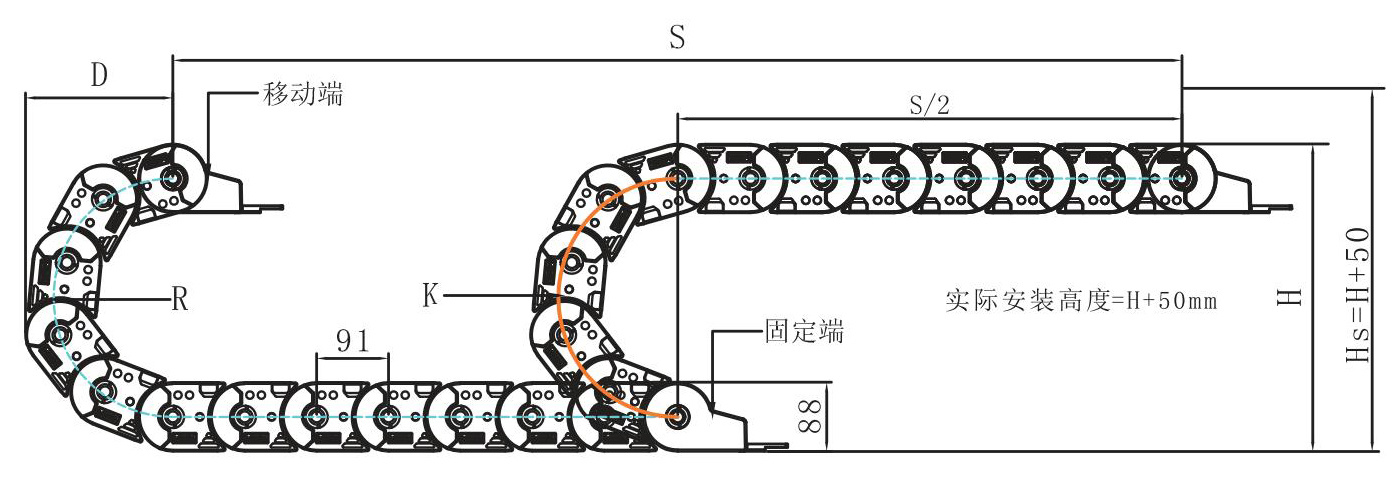

架空应用 | 短行程 | Lk=S/2+K

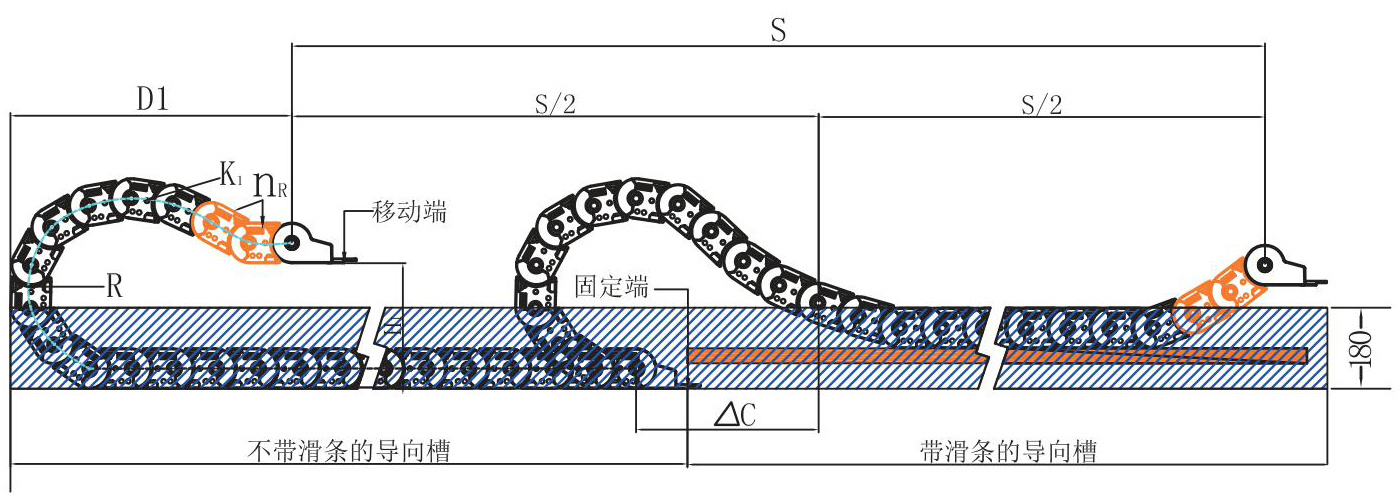

滑行应用 | 长行程 | Lk=S/2+K₁
节距P：91mm
内高hi：58mm
内宽Bi：75-500mm

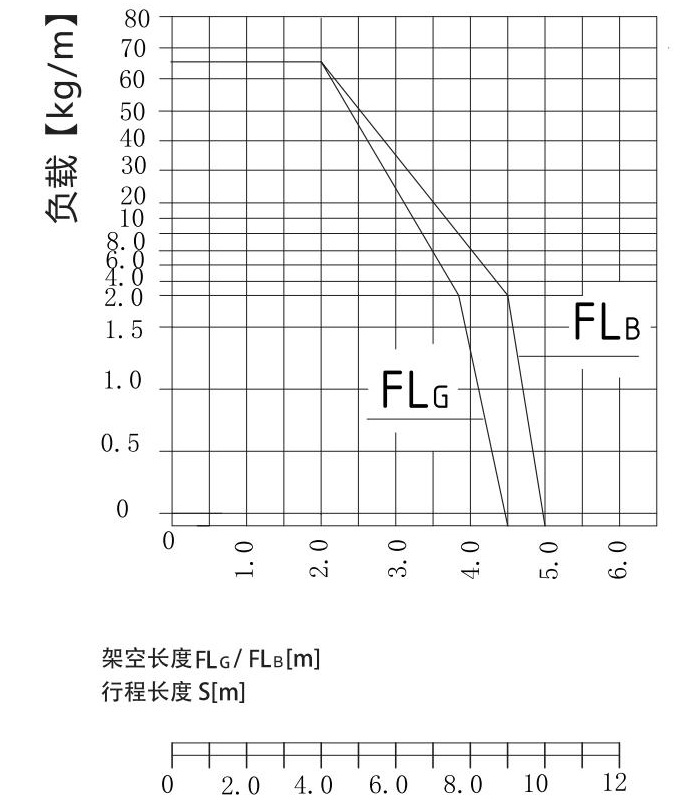

链节/m=11节(1001mm)架空-负载图
R
H
Hs
D
K
H1
D1
K1
∆C
NR
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
135
358
408
316
610
270
316
610
-
-
150
388
438
331
655
264
500
819
210
2
175
438
488
356
735
264
560
910
240
2
200
488
538
381
815
264
690
1092
335
2
225
588
638
431
970
264
850
1365
455
3
300
688
738
481
1125
264
1080
1729
630
3
350
788
838
531
1285
264
1390
2184
890
3
400
888
938
581
1440
264
1460
2457
920
4
450
988
1038
631
1600
264
1770
2912
1180
4
500
1088
1138
681
1755
264
2090
3276
1450
4
▍技术参数
架空长度
≤5m
速度/加速度FLG
≤10[m/s]/50[m/s²]
滑行距离
≤350m
速度/加速度FLa
≤3[m/s]/6[m/s²]
垂直悬挂
≤100m
滑行速度/加速度
≤5[m/s]/30[m/s²]
垂直站立
≤6m
允许温度
-40℃~120℃
侧向架空
≤2.5m
阻燃等级
UI94 HB

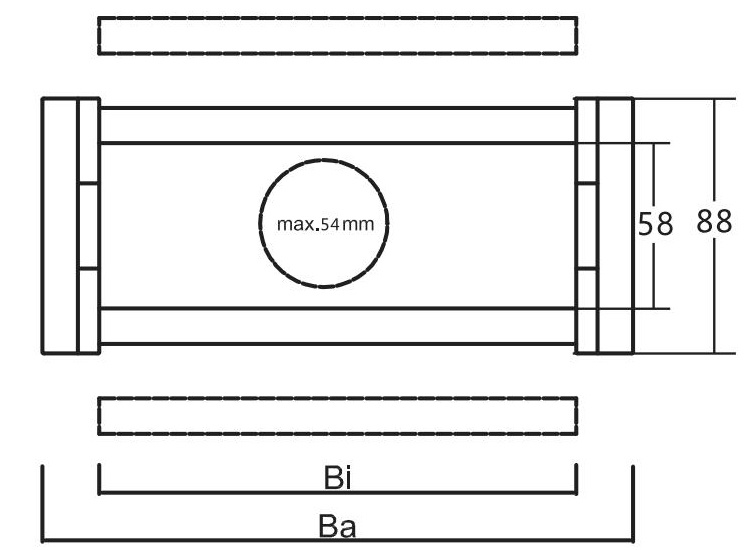

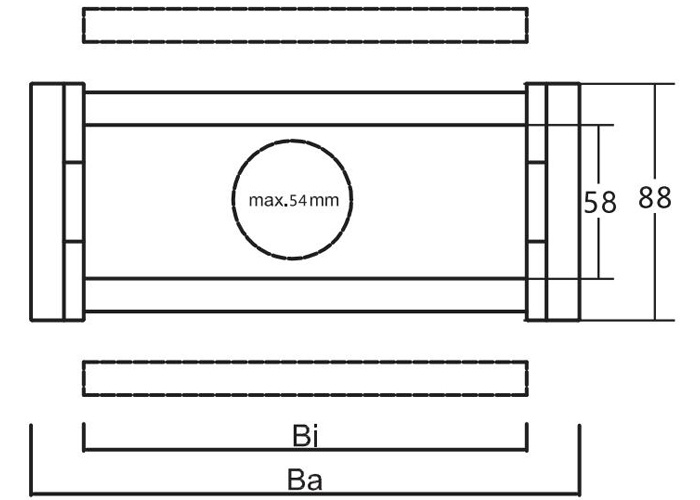

▍P58系列：产品规格
P58- 开放式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
P58.75.R
75
101
135
150
175
200
250
300
350
400
450
500
P58.100.R
100
126
135
150
175
200
250
300
350
400
450
500
P58.125.R
125
151
135
150
175
200
250
300
350
400
450
500
P58.150.R
150
176
135
150
175
200
250
300
350
400
450
500
P58.175.R
175
201
135
150
175
200
250
300
350
400
450
500
P58.200.R
200
226
135
150
175
200
250
300
350
400
450
500
P58.250.R
250
276
135
150
175
200
250
300
350
400
450
500
P58.275.R
275
301
135
150
175
200
250
300
350
400
450
500
P58.300.R
300
326
135
150
175
200
250
300
350
400
450
500
P58.350.R
350
376
135
150
175
200
250
300
350
400
450
500
P58.400.R
400
426
135
150
175
200
250
300
350
400
450
500
P58.450.R
450
476
135
150
175
200
250
300
350
400
450
500
P58.500.R
500
526
135
150
175
200
250
300
350
400
450
500

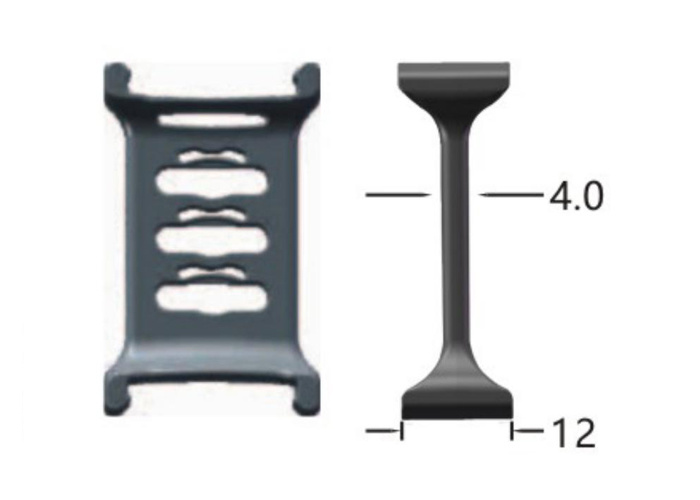

竖向分隔 P58.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角、可靠地安装在横杆上
■ 弹弓设计，有效补偿内高偏差
固定式竖向分隔 P58.2
■ 适用于侧向安装或极高负载
■ 安装后不能移动

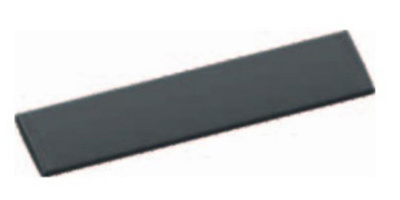

■ 宽基角、可靠地安装在横杆上横向分隔
订购示例： PH58.L

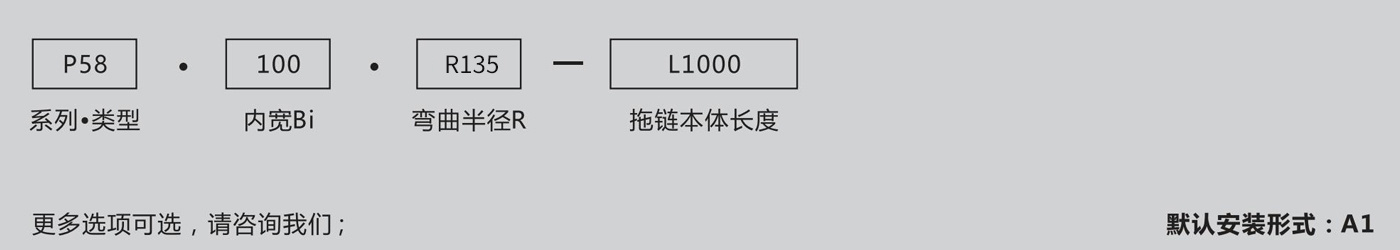

▍拖链订购示例

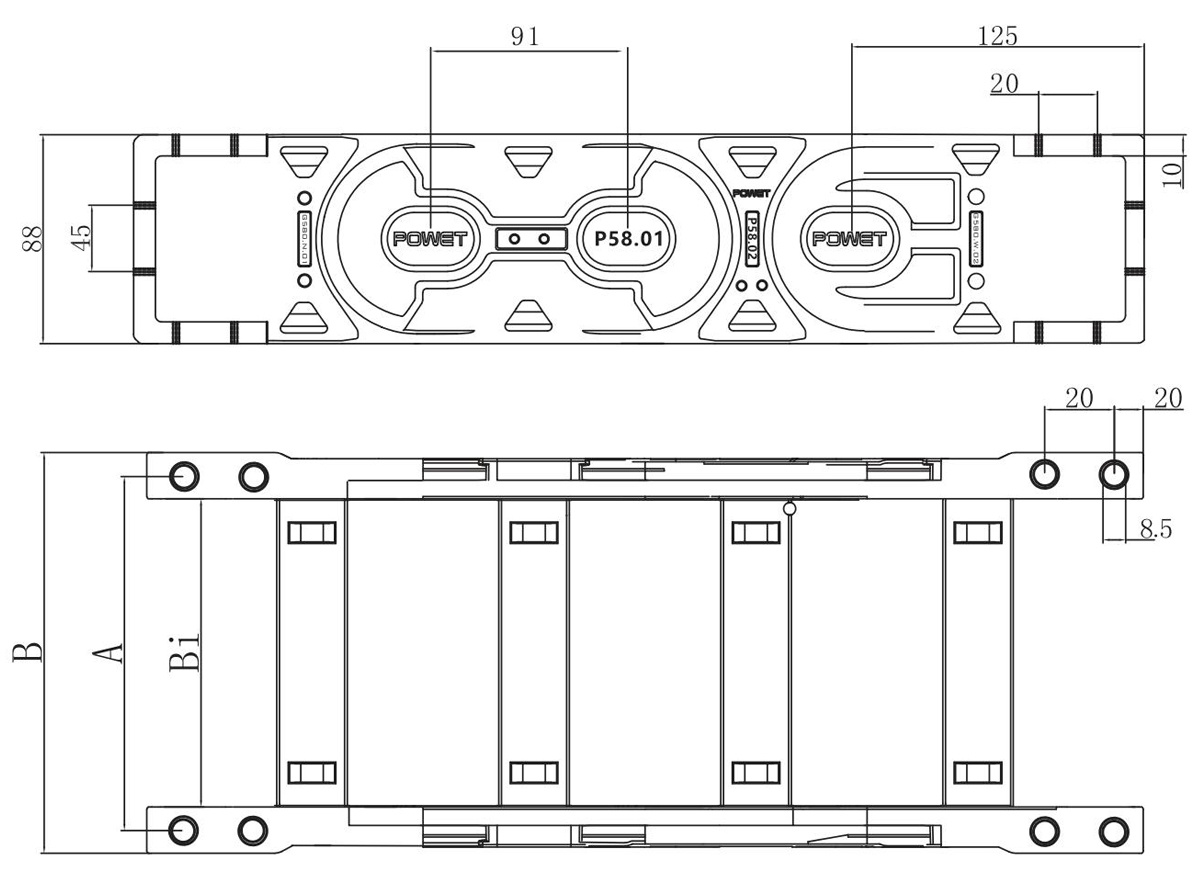

▍P58系列：接头
接头-开放式
■ 用于P58系列
■ 可从底部、顶部、端面三个位置固定
■ 活动式（标准）和固定式两种可能
活动接头-推荐用于架空应用和滑行应用
固定式接头-推荐用于竖直悬挂和站立应用内宽
固定式接头代码
活动式接头代码
A
B
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
75
P580.075.A
P580.075.A.Z
P581.075.A
P581.075.A.Z
87
104
100
P580.100.A
P580.100.A.Z
P581.100.A
P581.100.A.Z
112
129
125
P580.125.A
P580.125.A.Z
P581.125.A
P581.125.A.Z
137
154
150
P580.150.A
P580.150.A.Z
P581.150.A
P581.150.A.Z
162
179
175
P580.175.A
P580.175.A.Z
P581.175.A
P581.175.A.Z
187
204
200
P580.200.A
P580.200.A.Z
P581.200.A
P581.200.A.Z
212
229
250
P580.250.A
P580.250.A.Z
P581.250.A
P581.250.A.Z
262
279
275
P580.275.A
P580.275.A.Z
P581.275.A
P581.275.A.Z
287
304
300
P580.300.A
P580.300.A.Z
P581.300.A
P581.300.A.Z
312
329
350
P580.350.A
P580.350.A.Z
P581.350.A
P581.350.A.Z
362
379
400
P580.400.A
P580.400.A.Z
P581.400.A
P581.400.A.Z
412
429
450
P580.450.A
P580.450.A.Z
P581.450.A
P581.450.A.Z
462
479
500
P580.500.A
P580.500.A.Z
P581.500.A
P581.500.A.Z
512
529

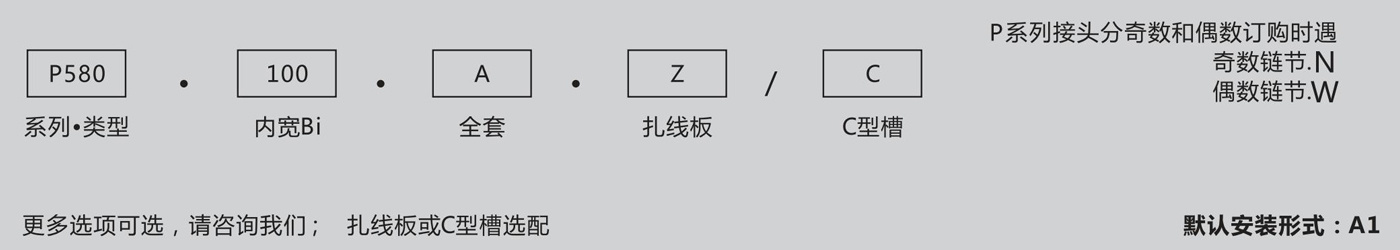

▍接头订购示例
▍PF58系列：产品规格
PF58- 封闭式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
PF58.100.R
100
126
175
200
250
300
350
400
450
500
-
-
PF58.125.R
125
151
175
200
250
300
350
400
450
500
-
-
PF58.150.R
150
176
175
200
250
300
350
400
450
500
-
-
PF58.175.R
175
201
175
200
250
300
350
400
450
500
-
-
PF58.200.R
200
226
175
200
250
300
350
400
450
500
-
-
PF58.250.R
250
251
175
200
250
300
350
400
450
500
-
-
PF58.300.R
300
326
175
200
250
300
350
400
450
500
-
-
PF58.350.R
350
376
175
200
250
300
350
400
450
500
-
-
PF58.400.R
400
426
175
200
250
300
350
400
450
500
-
-
竖向分隔 P58.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角、可靠地安装在横杆上
■ 弹弓设计，有效补偿内高偏差固定式竖向分隔 P58.2
■ 适用于侧向安装或极高负载
■ 安装后不能移动
■ 宽基角、可靠地安装在横杆上横向分隔
订购示例： PH58.L

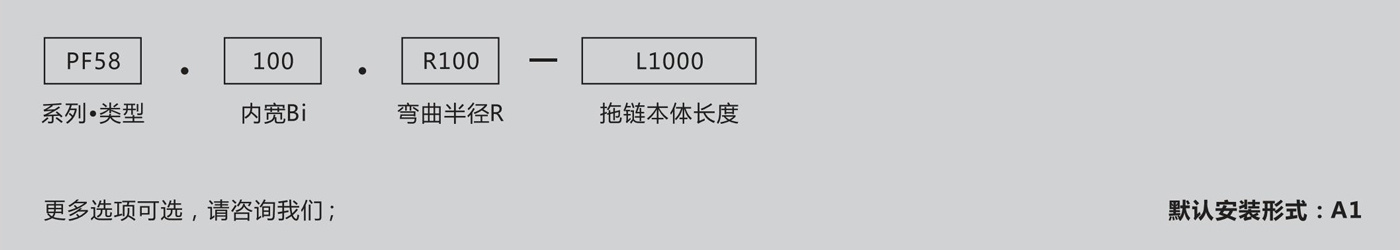

▍拖链订购示例

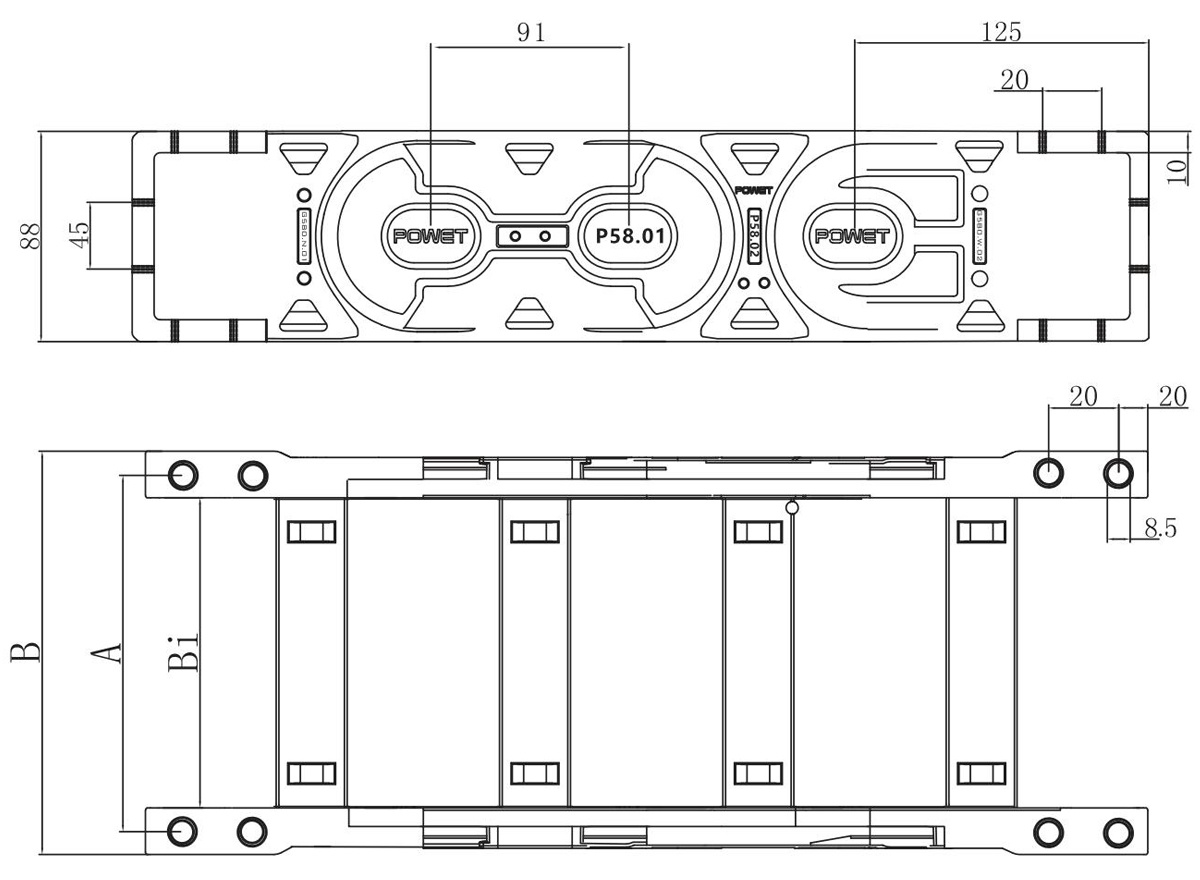

▍PF58系列：接头
接头 - 封闭式
■ 用于PF58系列
■ 可从底部、顶部、端面三个位置固定
■ 活动式(标准)和固定式两种可能活动接头：推荐用于架空应用和滑行应用
固定式接头：推荐用于竖直悬挂和站立应用
内宽
固定式接头代码
活动式接头代码
A
B
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
100
PF580.100.A
PF580.100.A.Z
PF581.100.A
PF581.100.A.Z
112
129
125
PF580.125.A
PF580.125.A.Z
PF581.125.A
PF581.125.A.Z
137
154
150
PF580.150.A
PF580.150.A.Z
PF581.150.A
PF581.150.A.Z
162
179
175
PF580.175.A
PF580.175.A.Z
PF581.175.A
PF581.175.A.Z
187
204
200
PF580.200.A
PF580.200.A.Z
PF581.200.A
PF581.200.A.Z
212
229
250
PF580.250.A
PF580.250.A.Z
PF581.250.A
PE581.250.A.Z
262
279
300
PE580.300.A
PF580.300.A.Z
PF581.300.A
PF581.300.A.Z
312
329
350
PF580.350.A
PF580.350.A.Z
PF581.350.A
PF581.350.A.Z
362
379
400
PF580.400.A
PF580.400.A.Z
PF581.400.A
PF581.400.A.Z
412
429

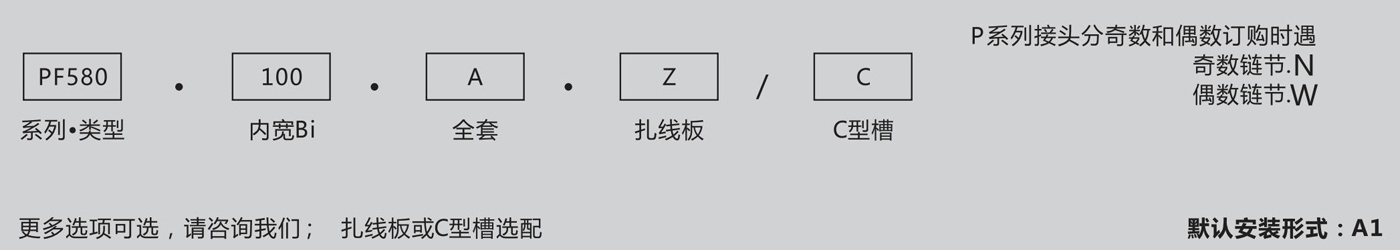

▍接头订购示例
