静音拖链H60系列
内高：60mm
内宽：30-200mm
节距：50mm/链节
链节/m=20(1000mm)
产品系列: 静音拖链H60系列
- 产品描述
-
▍H60系列：静音拖链

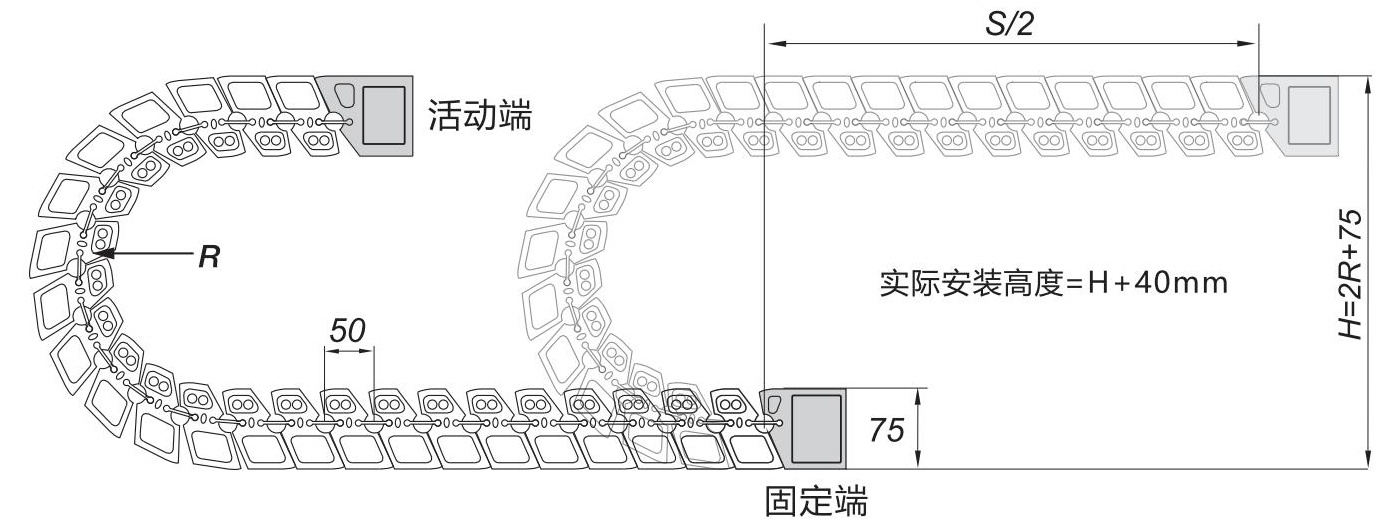

架空应用|短行程
内高：60mm
内宽：30-200mm
节距：50mm/链节
链节/m=20(1000mm)

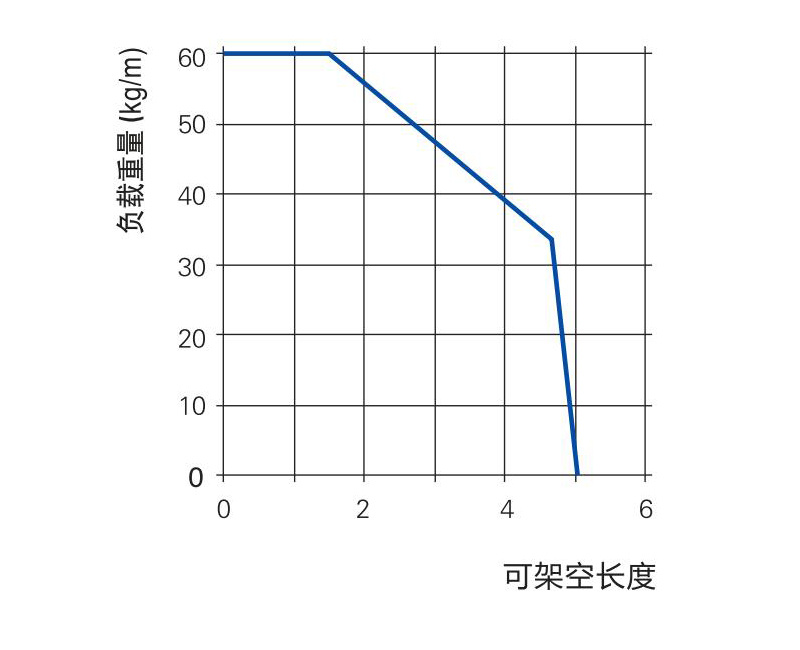

架空-负载图

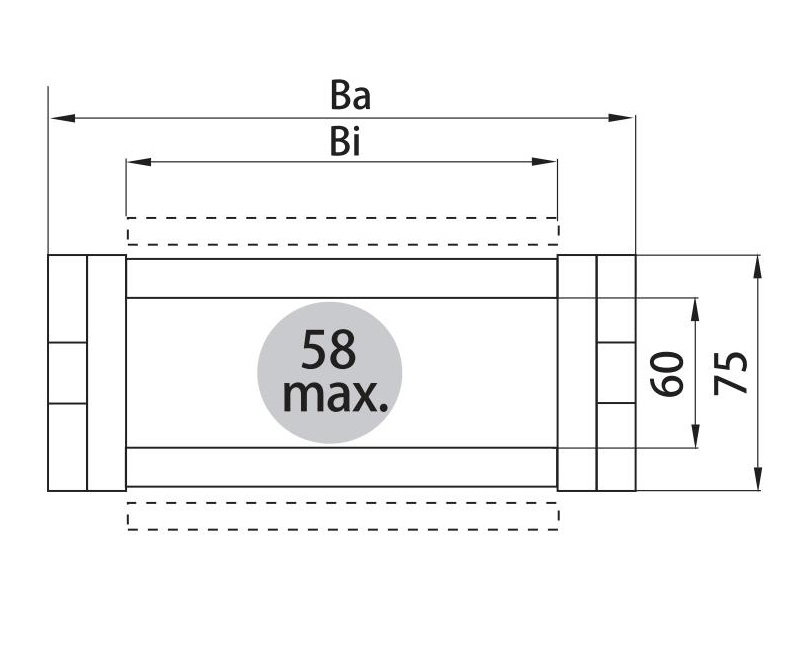

拖链代码
Bi
Ba
R
重量
mm
mm
mm
mm
mm
mm
mm
mm
kg/m
H60.030.R
030
065
115
150
200
250
300
-
≈1.90
H60.038.R
038
073
115
150
200
250
300
-
≈1.95
H60.050.R
050
085
115
150
200
250
300
-
≈2.00
H60.057.R
057
092
115
150
200
250
300
-
≈2.05
H60.065.R
065
100
115
150
200
250
300
-
≈2.10
H60.075.R
075
110
115
150
200
250
300
-
≈2.15
H60.085.R
085
120
115
150
200
250
300
-
≈2.20
H60.100.R
100
135
115
150
200
250
300
-
≈2.25
H60.125.R
125
160
115
150
200
250
300
-
≈2.30
H60.150.R
150
185
115
150
200
250
300
-
≈2.35
H60.175.R
175
210
115
150
200
250
300
-
≈2.40
H60.200.R
200
235
115
150
200
250
300
-
≈2.45

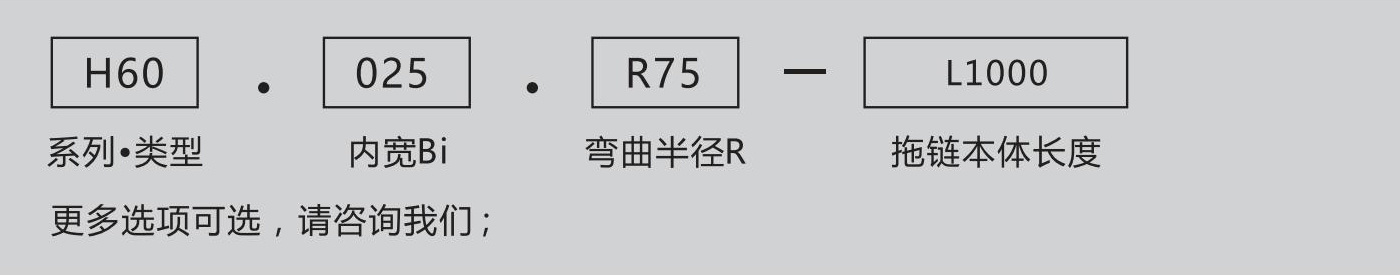

▍拖链订购示例

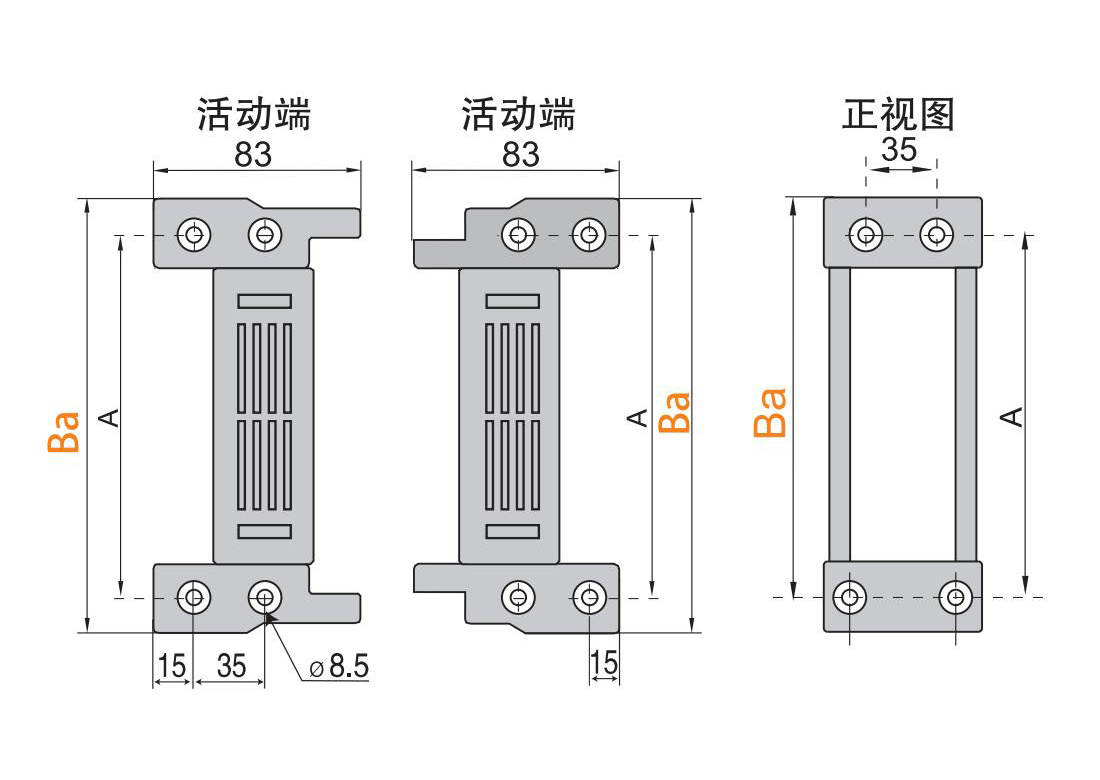

▍H60系列：接头
H60 系列 接头参数
内宽
接头代码
接头代码
A
B
重量
mm
不带扎线板
带扎线板
(mm)
(mm)
g/set
030
H600.030.A1
H600.030.A1.Z
054
075
265
038
H600.038.A1
H600.038.A1.Z
062
083
270
050
H600.050.A1
H600.050.A1.Z
074
095
275
057
H600.057.A1
H600.057.A1.Z
081
102
280
065
H600.065.A1
H600.065.A1.Z
089
110
285
075
H600.075.A1
H600.075.A1.Z
099
120
290
085
H600.085.A1
H600.085.A1.Z
109
130
295
100
H600.100.A1
H600.100.A1.Z
124
145
300
125
H600.125.A1
H600.125.A1.Z
149
170
305
150
H600.150.A1
H600.150.A1.Z
174
195
310
175
H600.175.A1
H600.175.A1.Z
199
220
315
200
H600.200.A1
H600.200.A1.Z
224
245
320

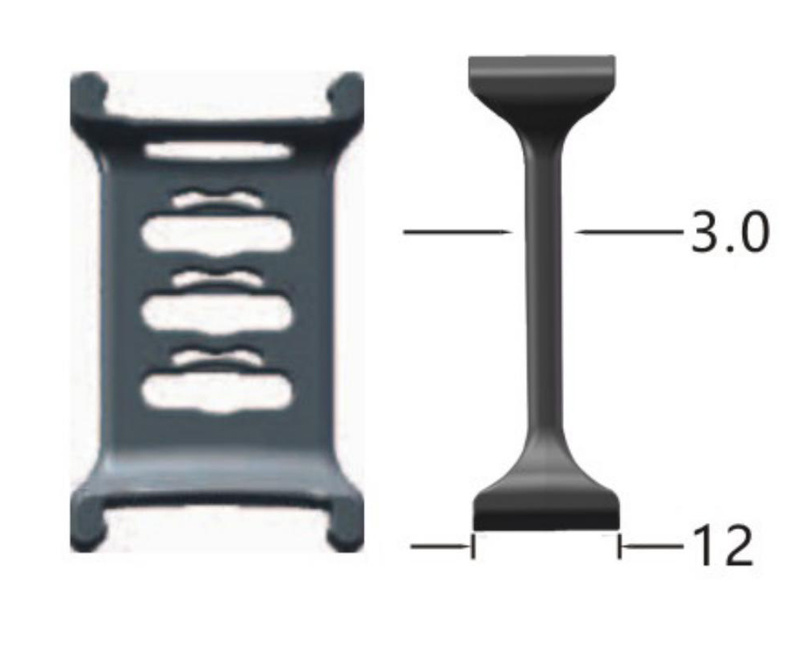

竖向分隔 H60.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置■ 宽基角、可靠地安装在横杆上

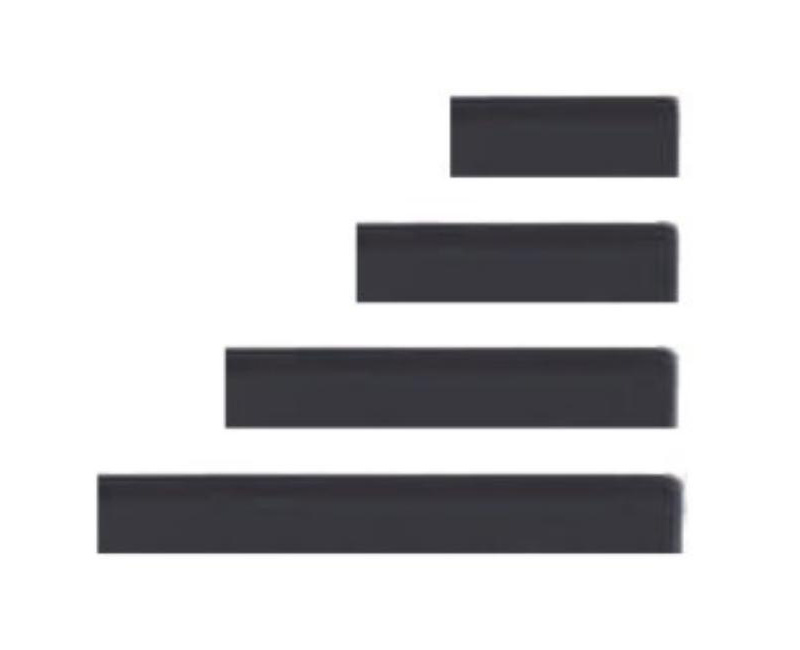

内部横隔片
长 度[mm]
散件代码
长 度[mm]
散件代码
038
H60-038
075
H60-075
050
H60-050
085
H60-085
057
H60-057
100
H60-100
065
H60-065
125
H60-125

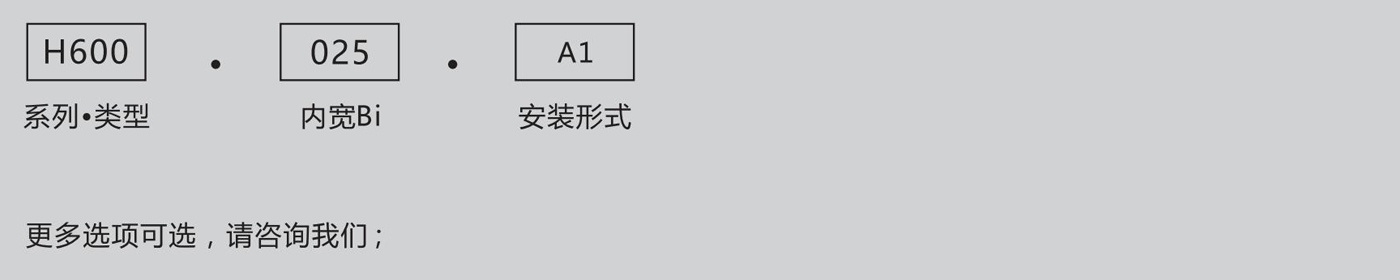

▍接头订购示例
