拖链系统E10系列
节距P：13mm
内高hi：10mm
内宽Bi：10-20mm
链节/m=77节(1000mm)
产品系列: 拖链系统E10系列
- 产品描述
-
▍E10系列：概览
节距P：13mm
内高hi：10mm
内宽Bi：10-20mm
链节/m=77节(1000mm)E10- 外开盖式
■ 两侧均不可打开，或沿外侧打开
■ 不适用于滑行应用

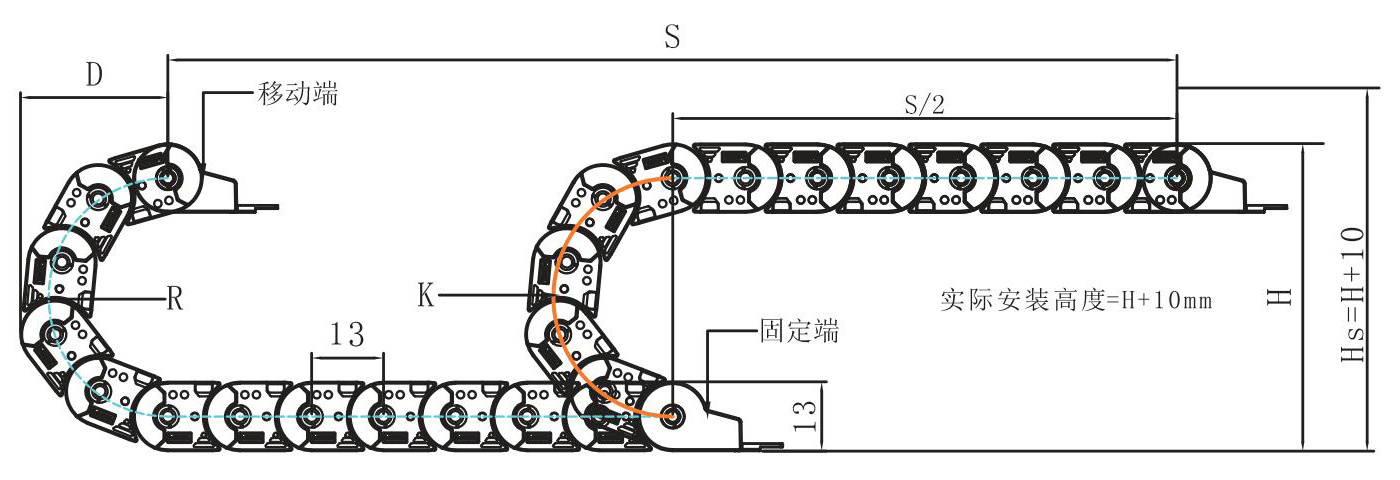

架空应用 | 短行程 | Lk=S/2+K

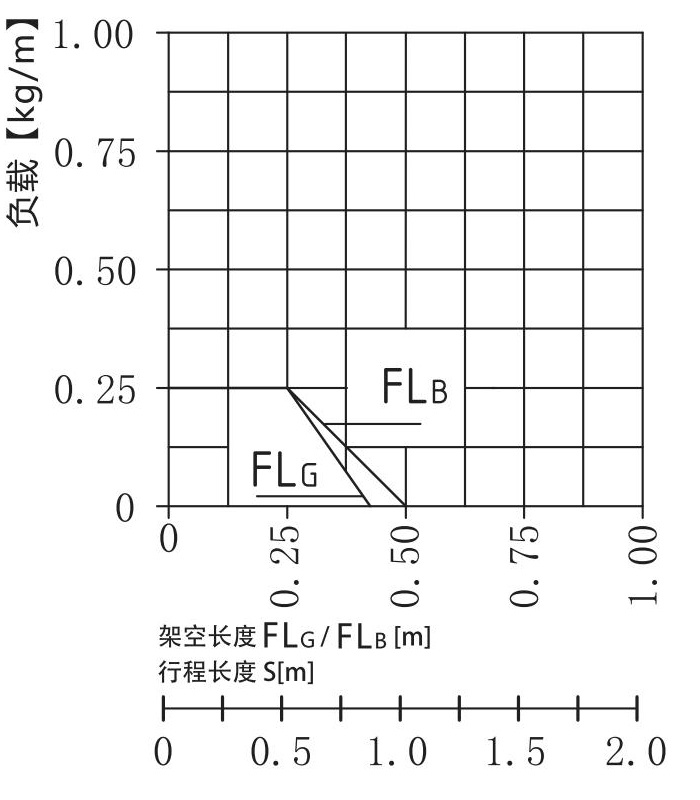

架空-负载图
R
H
Hs
D
K
H1
D1
K1
∆C
NR
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
18
49
59
45
85
-
-
-
-
-
28
69
79
55
115
-
-
-
- -
38
89
99
65
150
-
-
-
-
-
▍技术参数
架空长度 ≤0.5m 速度/加速度FLG ≤10[m/s]/50[m/s²] 滑行距离 - 速度/加速度FLa - 垂直悬挂 - 滑行速度/加速度 - 垂直站立 - 允许温度 -40℃~120℃ 侧向架空 ≤0.5m 阻燃等级 UI94 HB ▍E10系列：产品规格

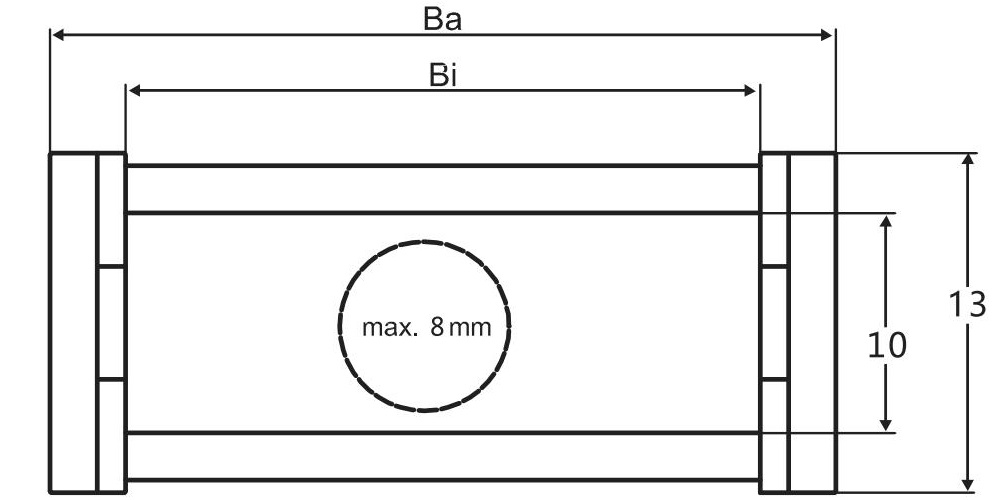

拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
E10.10.R
10
16
18
28
38
-
-
-
-
E10.15.R
15
21
18
28
38
-
-
-
-
E10.20.R
20
26
18
28
38
-
-
-
-

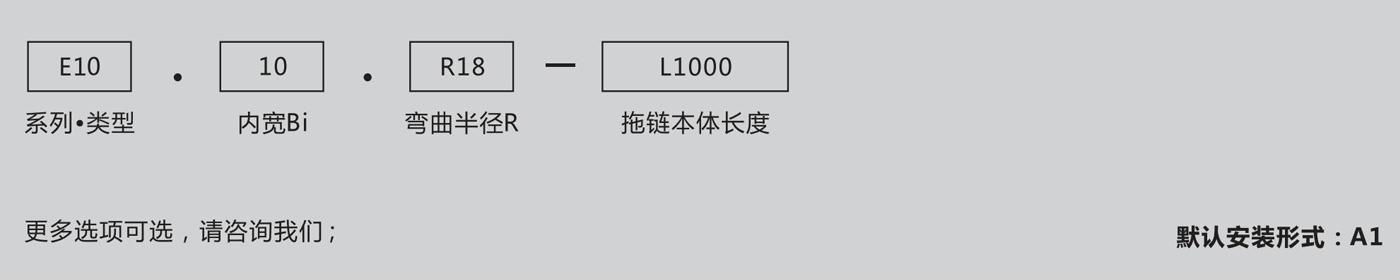

▍拖链订购示例

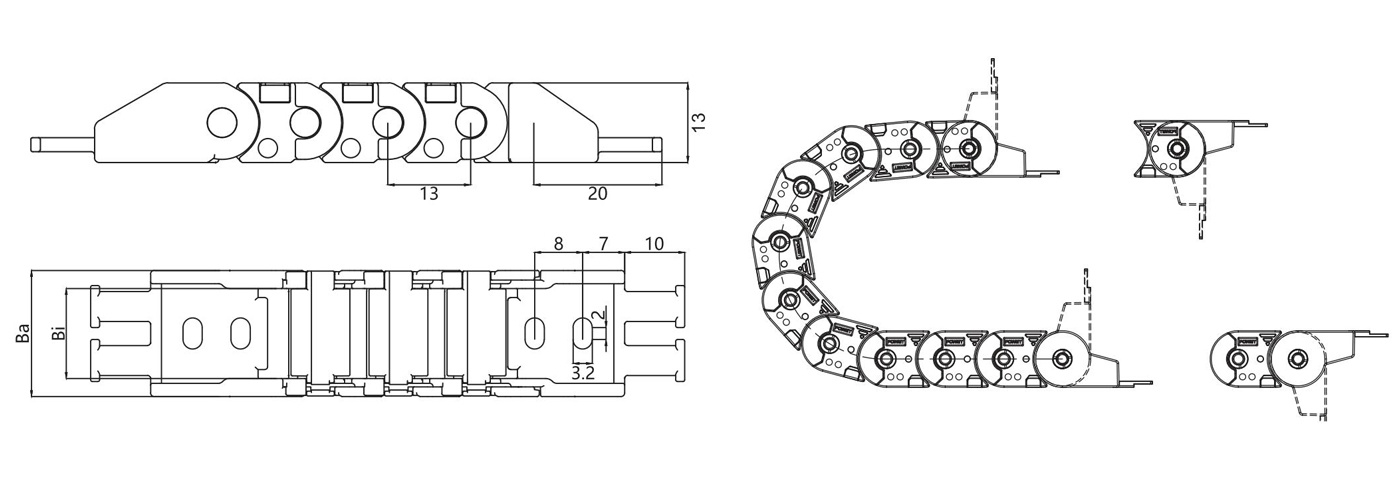

▍E10系列：接头
接头
■ 用于E10系列
■ 可从底部、顶部二个位置固定
■ 活动式（标准）和固定式两种可能
活动接头- 推荐用于架空应用和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用
内宽
固定式接头代码
活动式接头代码
A
B
扎线板齿数
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
10
E100.10.A
E100.10.A.Z
E101.10.A
E101.10.A.Z
8
-
-
15
E100.15.A
E100.15.A.Z
E101.15.A
E101.15.A.Z
8
-
-
20
E100.20.A
E100.20.A.Z
E101.20.A
E101.20.A.Z
8
-
-

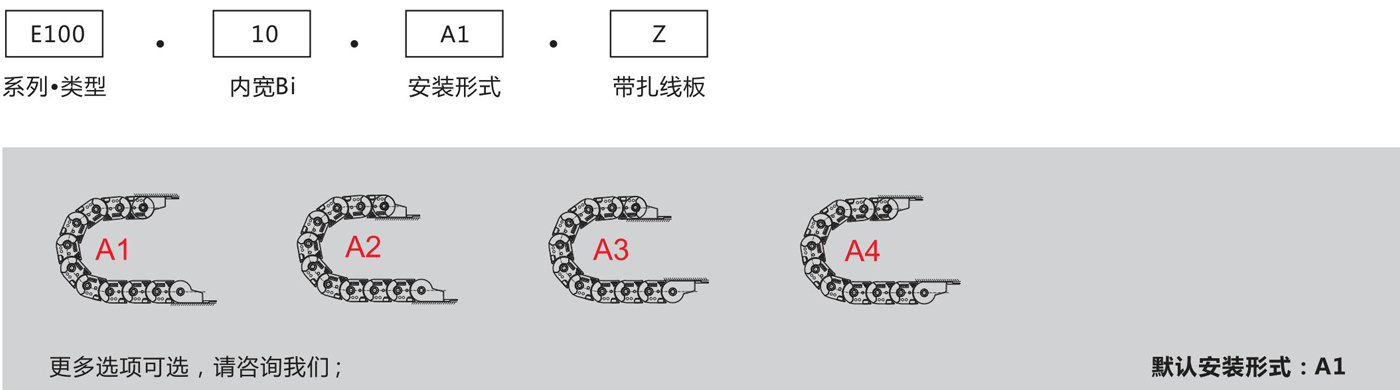

▍接头订购示例
