拖链E35系列
节距P：56mm
内高hi：35mm
内宽Bi：50-125mm
链节/m=18节(1008mm)
产品系列: 拖链E35系列
- 产品描述
-
▍E35系列：概览

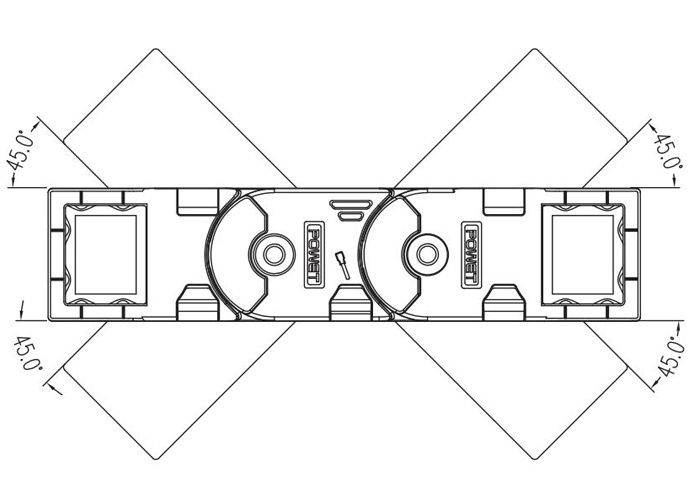

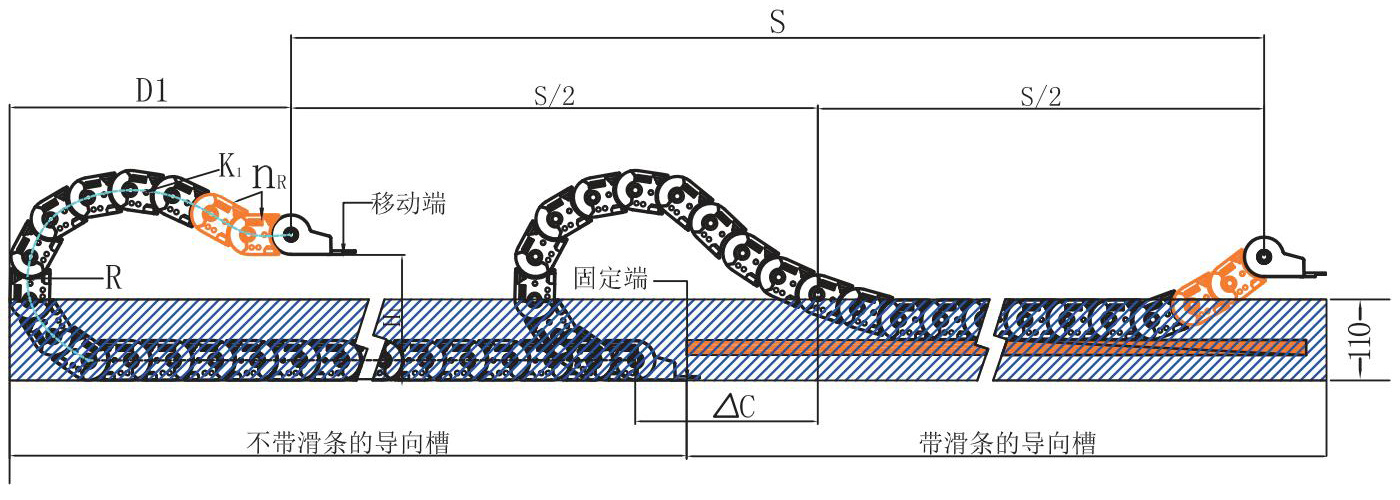

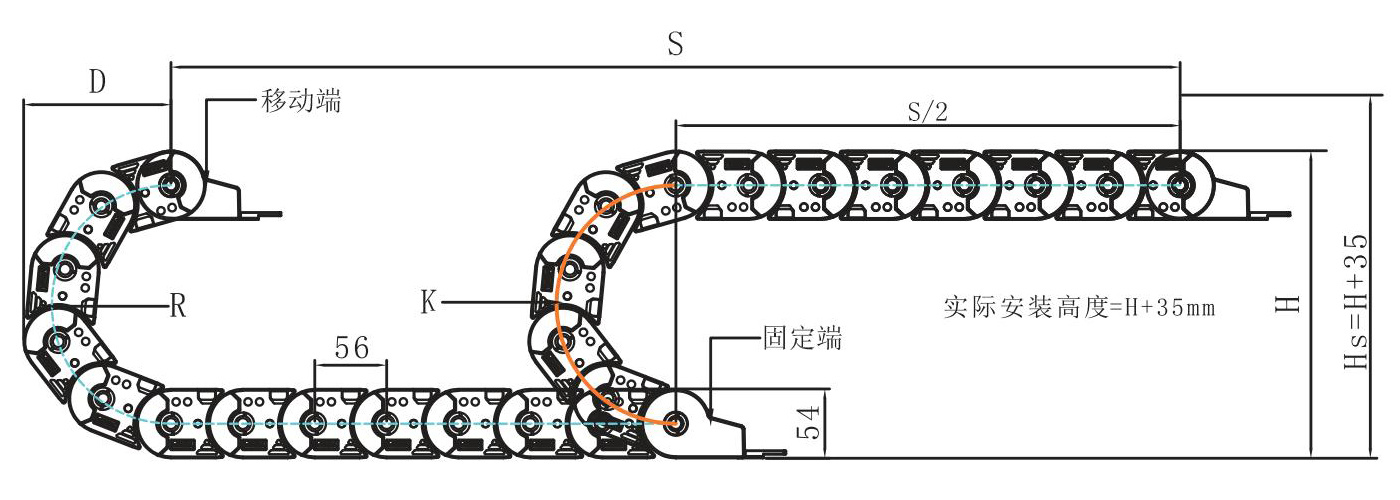

架空应用 | 短行程 | Lk=S/2+K
滑行应用 | 长行程 | Lk=S/2+K₁
节距P：56mm
内高hi：35mm
内宽Bi：50-125mm

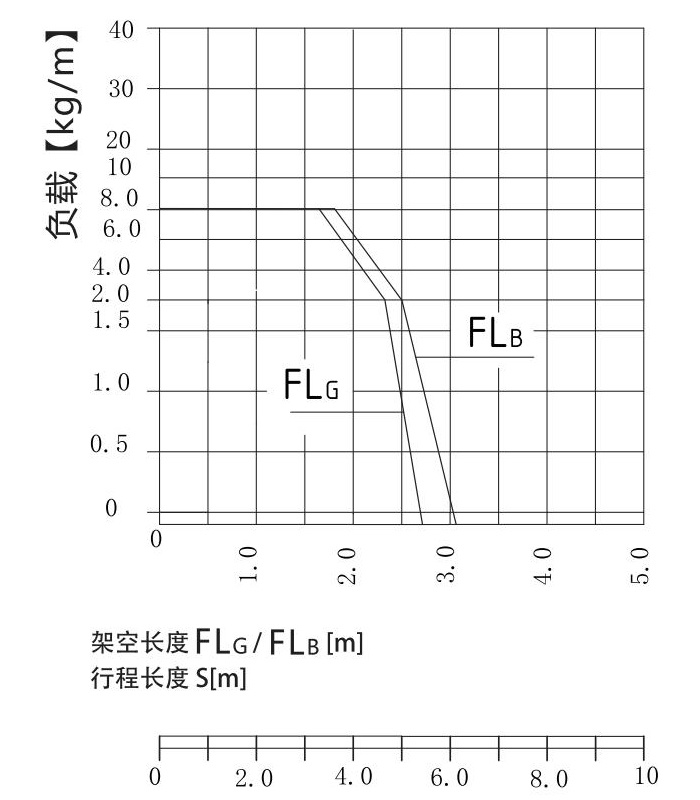

链节/m=18节(1008mm)架空-负载图
R
H
Hs
D
K
H1
D1
K1
∆C
NR
mm
mm
mm
mm
mm
mm
mm
Mm
mm
mm
63
180
215
176
310
130
140
335
-
-
75
204
239
188
350
150
150
375
-
-
100
254
289
213
430
166
350
616
144
2
125
304
339
238
505
166
475
784
244
3
150
354
389
263
585
166
500
896
274
3
175
404
439
288
665
166
655
1120
374
3
200
454
489
313
745
166
770
1288
464
4
250
554
589
363
900
166
950
1624
594
4
▍技术参数
架空长度 ≤3.3m 速度/加速度FLG ≤10[m/s]/50[m/s²] 滑行距离 ≤120m 速度/加速度FLa ≤3[m/s]/6[m/s²] 垂直悬挂 ≤50m 滑行速度/加速度 ≤5[m/s]/30[m/s²] 垂直站立 ≤3.0m 允许温度 -40℃~120℃ 侧向架空 ≤1.0m 阻燃等级 UI94 HB ▍E35系列：产品规格

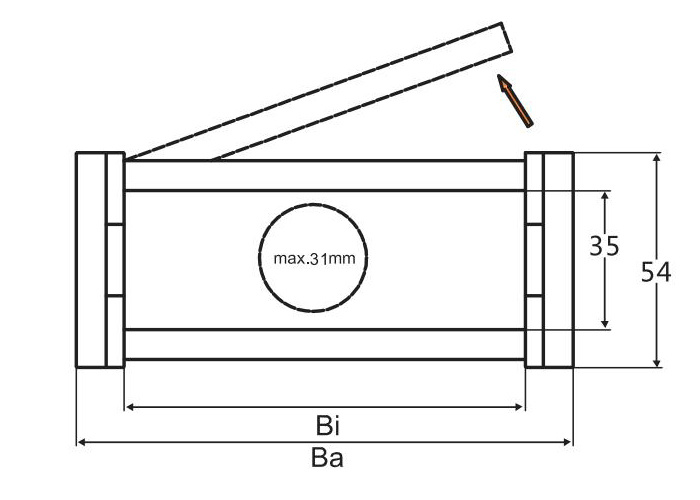

Ei35-内开盖式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
Ei35.50.R
50
70
63
75
100
125
150
175
200
225
Ei35.65.R
65
85
63
75
100
125
150
175
200
225
Ei35.75.R
75
95
63
75
100
125
150
175
200
225
Ei35.90.R
90
110
63
75
100
125
150
175
200
225
Ei35.100.R
100
120
63
75
100
125
150
175
200
225
Ei35.125.R
125
145
63
75
100
125
150
175
200
225
Eu35-外开盖式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
Eu35.50.R
50
70
63
75
100
125
150
175
200
225
Eu35.65.R
65
85
63
75
100
125
150
175
200
225
Eu35.75.R
75
95
63
75
100
125
150
175
200
225
Eu35.90.R
90
110
63
75
100
125
150
175
200
225
Eu35.100.R
100
120
63
75
100
125
150
175
200
225
Eu35.125.R
125
145
63
75
100
125
150
175
200
225

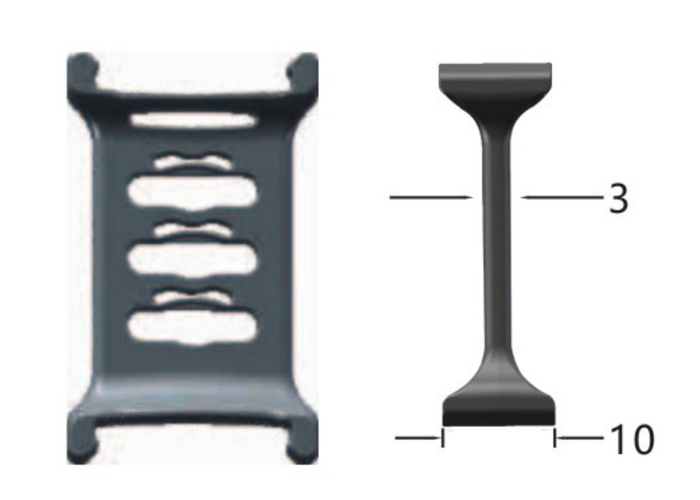

竖向分隔 E35.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置■ 宽基角、可靠地安装在横杆上
横向分隔
订购示例：EH35-L

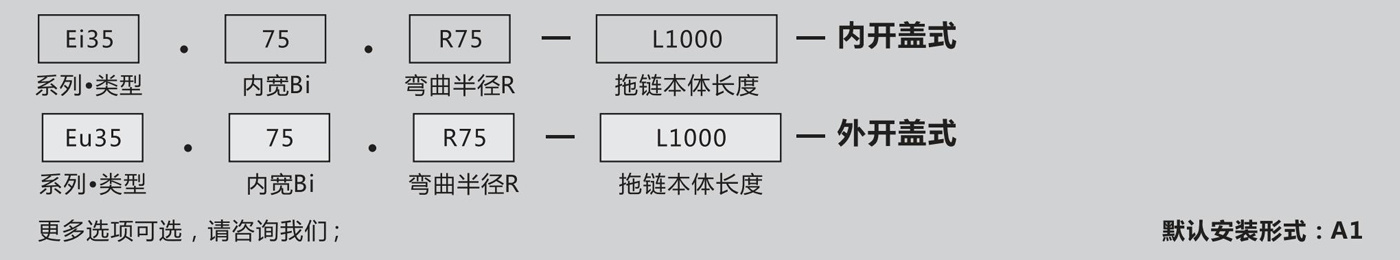

▍拖链订购示例

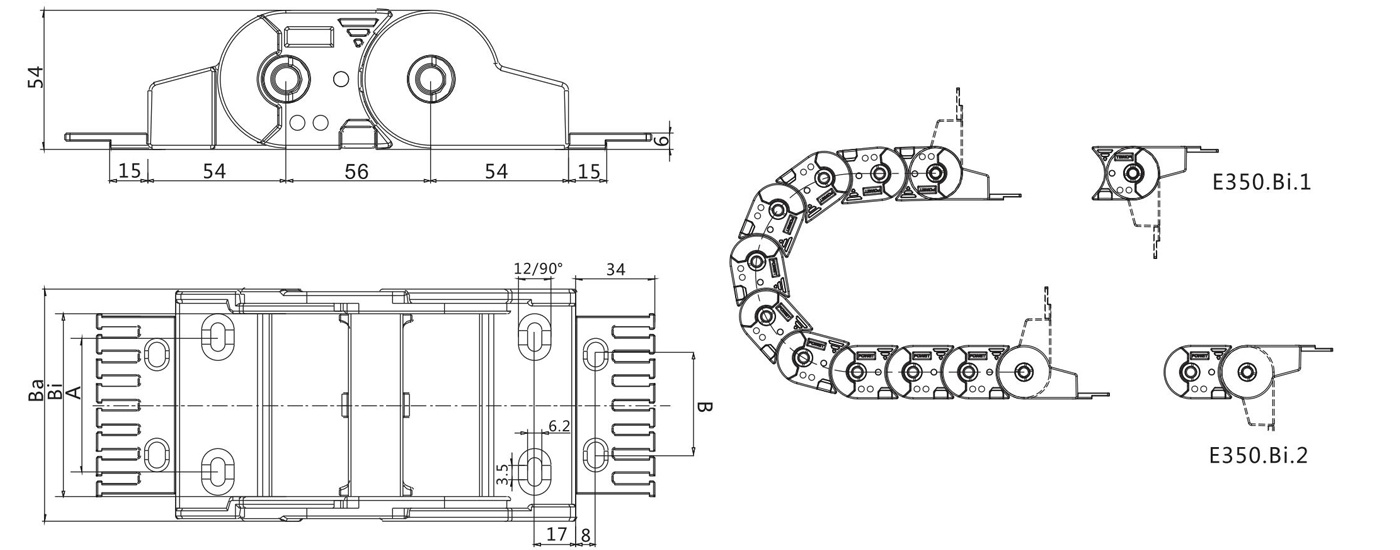

▍E35系列：接头
接头
■ 用于E35 系列
■ 可从底部、顶部二个位置固定
■ 活动式（标准）和固定式两种可能
活动接头- 推荐用于架空应用和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用
内宽
固定式接头代码
活动式接头代码
A
B
扎线板齿数
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
50
E350.50.A
E350.50.A.Z
E351.50.A
E351.50.A.Z
30
25
6
65
E350.65.A
E350.65.A.Z
E351.65.A
E351.65.A.Z
45
41
8
75
E350.75.A
E350.75.A.Z
E351.75.A
E351.75.A.Z
55
41
8
90
E350.90.A
E350.90.A.Z
E351.90.A
E351.90.A.Z
70
71
10
100
E350.100.A
E350.100.A.Z
E351.100.A
E351.100.A.Z
80
71
10
125
E350.125.A
E350.125.A.Z
E351.125.A
E351.125.A.Z
105
12

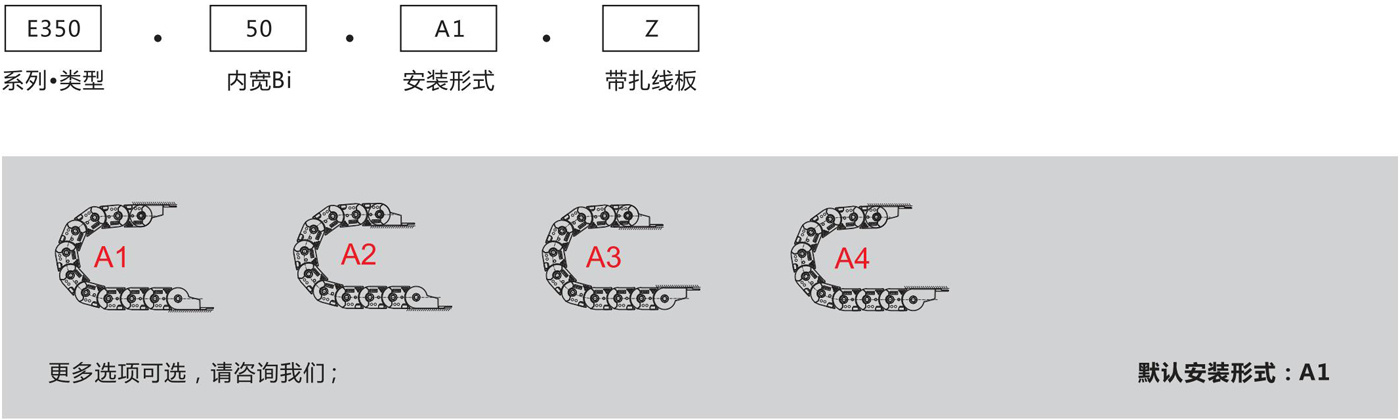

▍接头订购示例

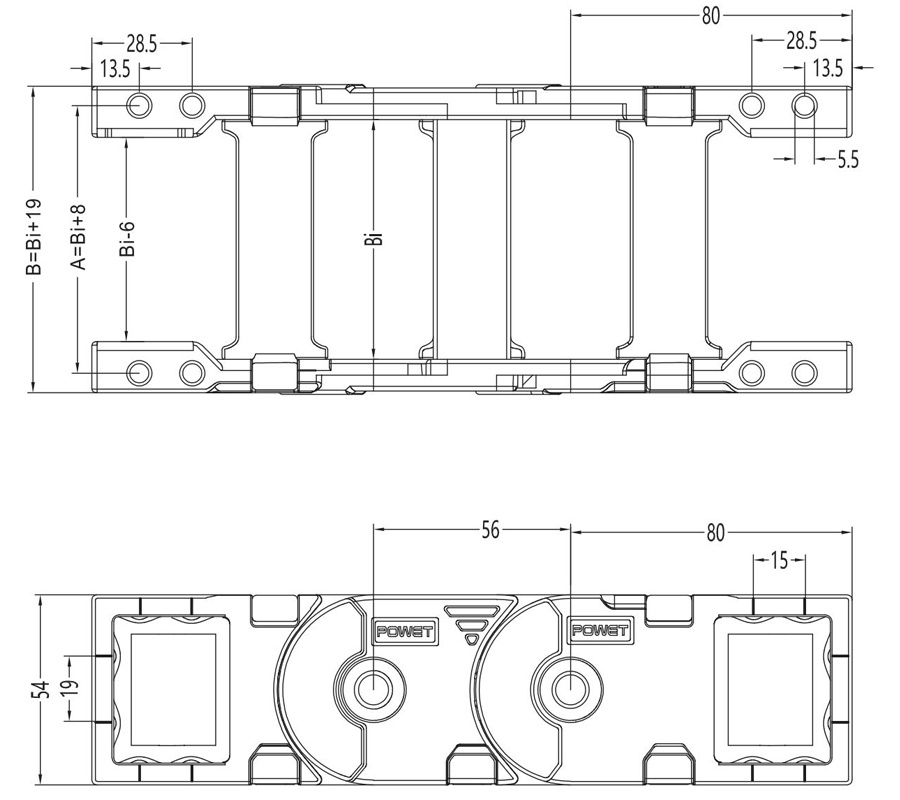

▍E35系列：方形接头
接头-开放式
■ 适用于E35系列
■ 可从底部、顶部、端面三个位置固定
■ 活动式（标准）和固定式两种可能
活动接头- 推荐用于架空和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用
内宽
固定式接头代码
活动式接头代码
A
B
扎线板齿数
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
50
F350.50.12
F350.50.12.Z
F351.50.12
F351.50.12.Z
58
69
6
65
F350.65.12
F350.65.12.Z
F351.65.12
F351.65.12.Z
73
84
8
75
F350.75.12
F350.75.12.Z
F351.75.12
F351.75.12.Z
83
94
8
90
F350.90.12
F350.90.12.Z
F351.90.12
F351.90.12.Z
98
109
10
100
F350.100.12
F350.100.12.Z
F351.100.12
F351.100.12.Z
108
119
10
125
F350.125.12
F350.125.12.Z
F351.125.12
F351.125.12.Z
133
144
12

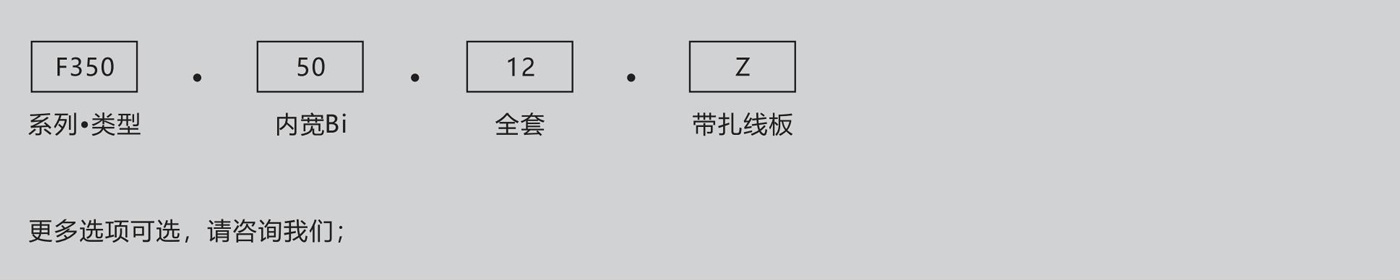

▍接头订购示例
