拖链P45 | PF45系列
节距P：74mm
内高hi：45mm
内宽Bi：50-300mm
链节/m=14节(1036mm)
拖链P45为开放式，PF45为封闭式
产品系列: 拖链P45系列
- 产品描述
-
▍P45系列：概览

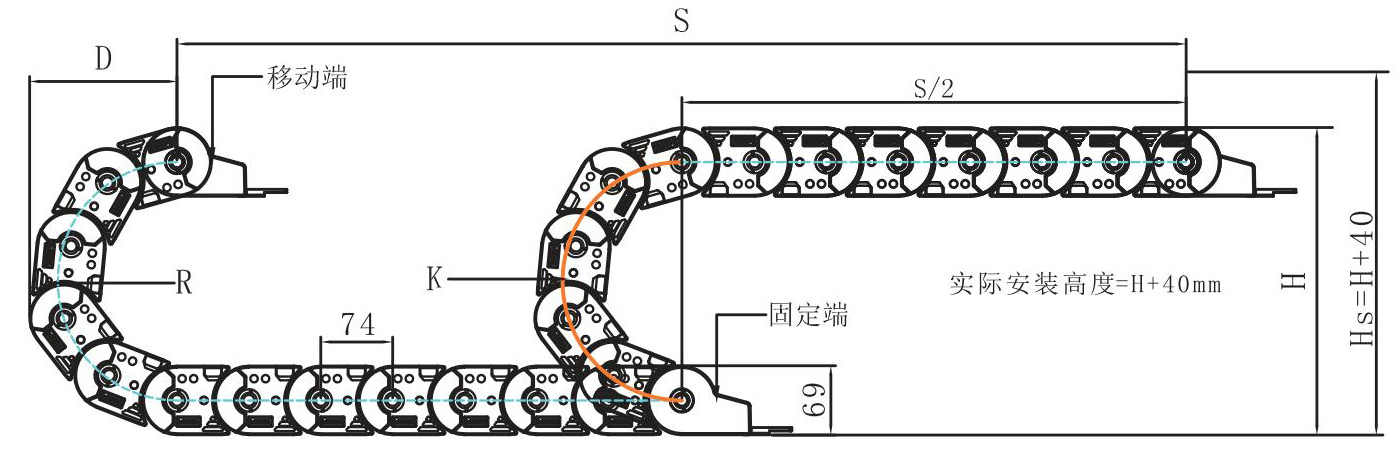

架空应用 | 短行程 | Lk=S/2+K

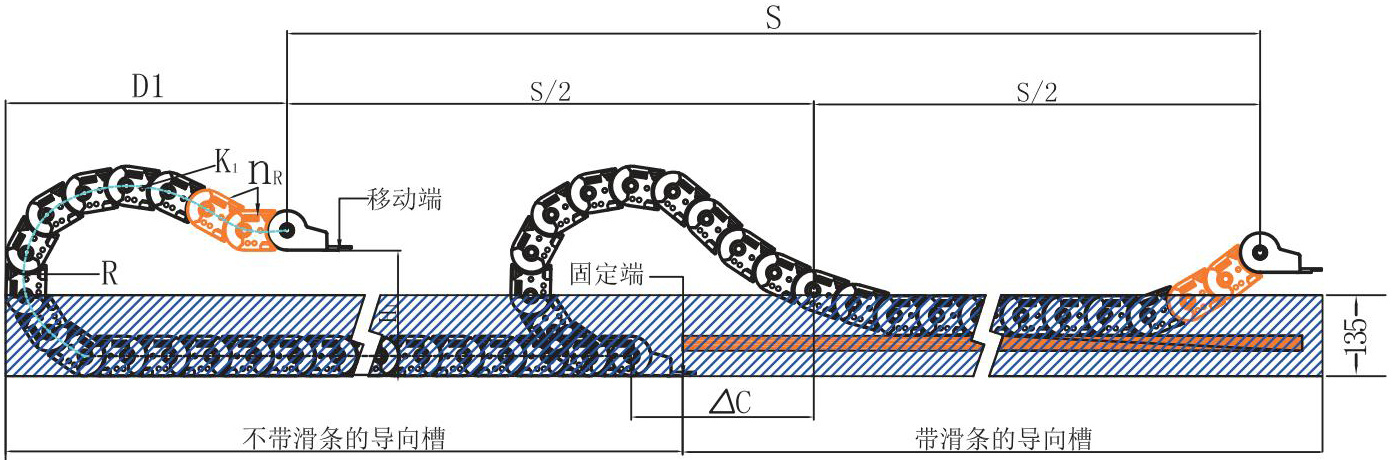

滑行应用 | 长行程 | Lk=S/2+K₁
节距P：74mm
内高hi：45mm
内宽Bi：50-300mm

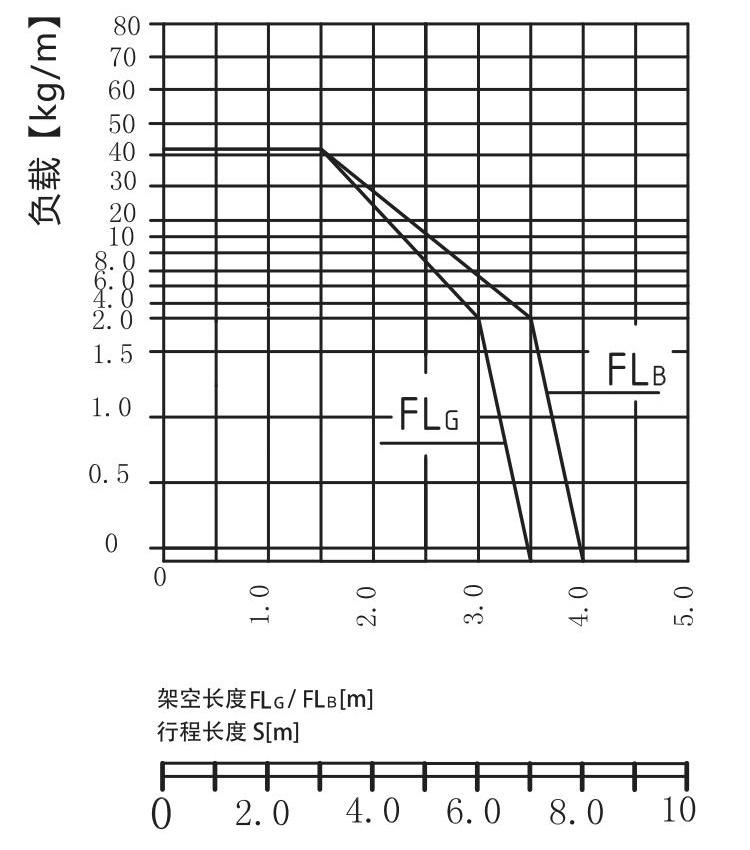

链节/m=14节(1036mm)架空-负载图
R
H
Hs
D
K
H1
D1
K1
∆C
NR
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
75
219
259
212
380
150
178
380
-
-
100
269
309
237
460
200
203
460
-
-
125
319
359
262
540
192
400
613
170
2
150
369
409
287
620
192
560
881
305
2
175
419
459
312
695
192
710
1082
440
2
200
469
509
337
775
192
760
1216
450
3
225
519
559
362
855
192
850
1350
520
3
250
569
609
387
930
192
1010
1551
650
4
300
669
709
437
1090
192
1140
1886
730
4
▍技术参数
架空长度
≤4m
速度/加速度FLG
≤10[m/s]/50[m/s²]
滑行距离
≤300m
速度/加速度FLa
≤3[m/s]/6[m/s²]
垂直悬挂
≤100m
滑行速度/加速度
≤5[m/s]/30[m/s²]
垂直站立
≤6.0m
允许温度
-40℃~120℃
侧向架空
≤2.0m
阻燃等级
UI94 HB

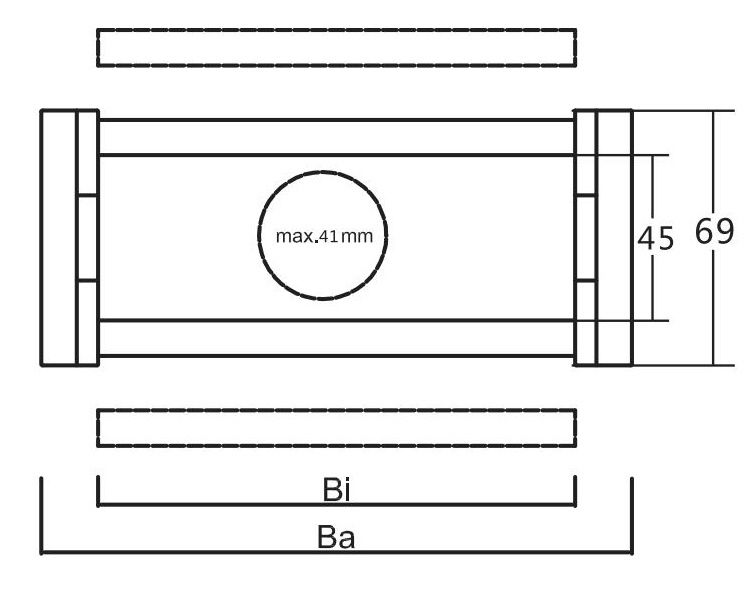

▍P45系列：产品规格
P45- 开放式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
P45.50.R
50
74
75
100
125
150
175
200
225
250
300
P45.75.R
75
99
75
100
125
150
175
200
225
250
300
P45.100.R
100
124
75
100
125
150
175
200
225
250
300
P45.125.R
125
149
75
100
125
150
175
200
225
250
300
P45.150.R
150
174
75
100
125
150
175
200
225
250
300
P45.175.R
175
199
75
100
125
150
175
200
225
250
300
P45.200.R
200
224
75
100
125
150
175
200
225
250
300
P45.250.R
250
274
75
100
125
150
175
200
225
250
300
P45.275.R
275
299
75
100
125
150
175
200
225
250
300
P45.300.R
300
324
75
100
125
150
175
200
225
250
300

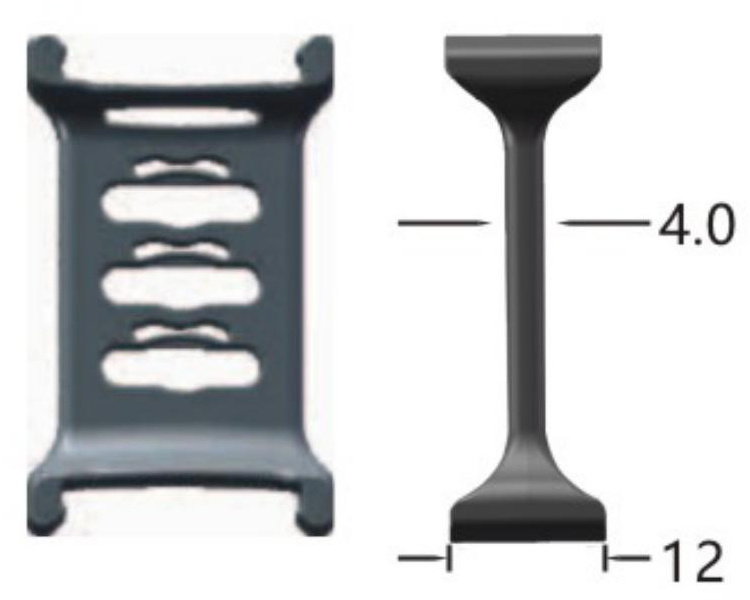

竖向分隔 P45.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角、可靠地安装在横杆上

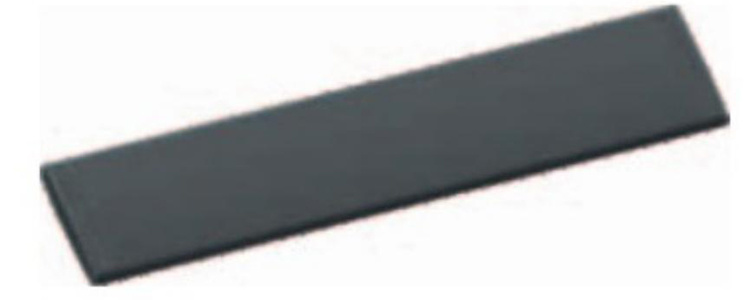

固定式竖向分隔 P45.2
■ 适用于侧向安装或极高负载
■ 安装后不能移动
■ 宽基角、可靠地安装在横杆上横向分隔
订购示例： PH45.L

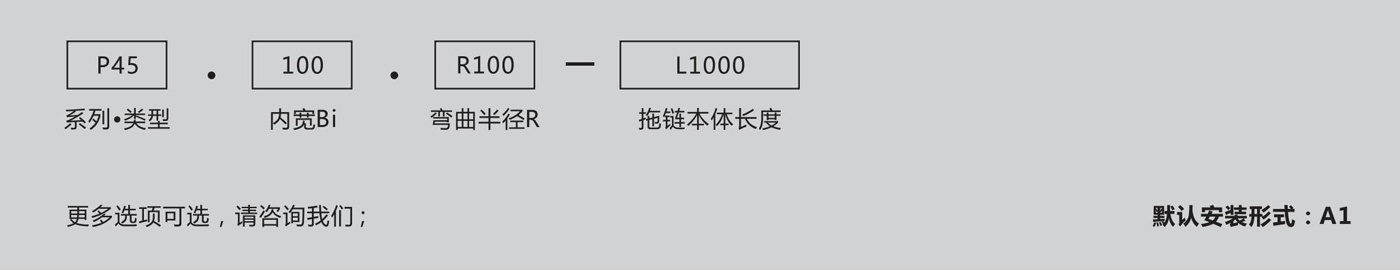

▍拖链订购示例

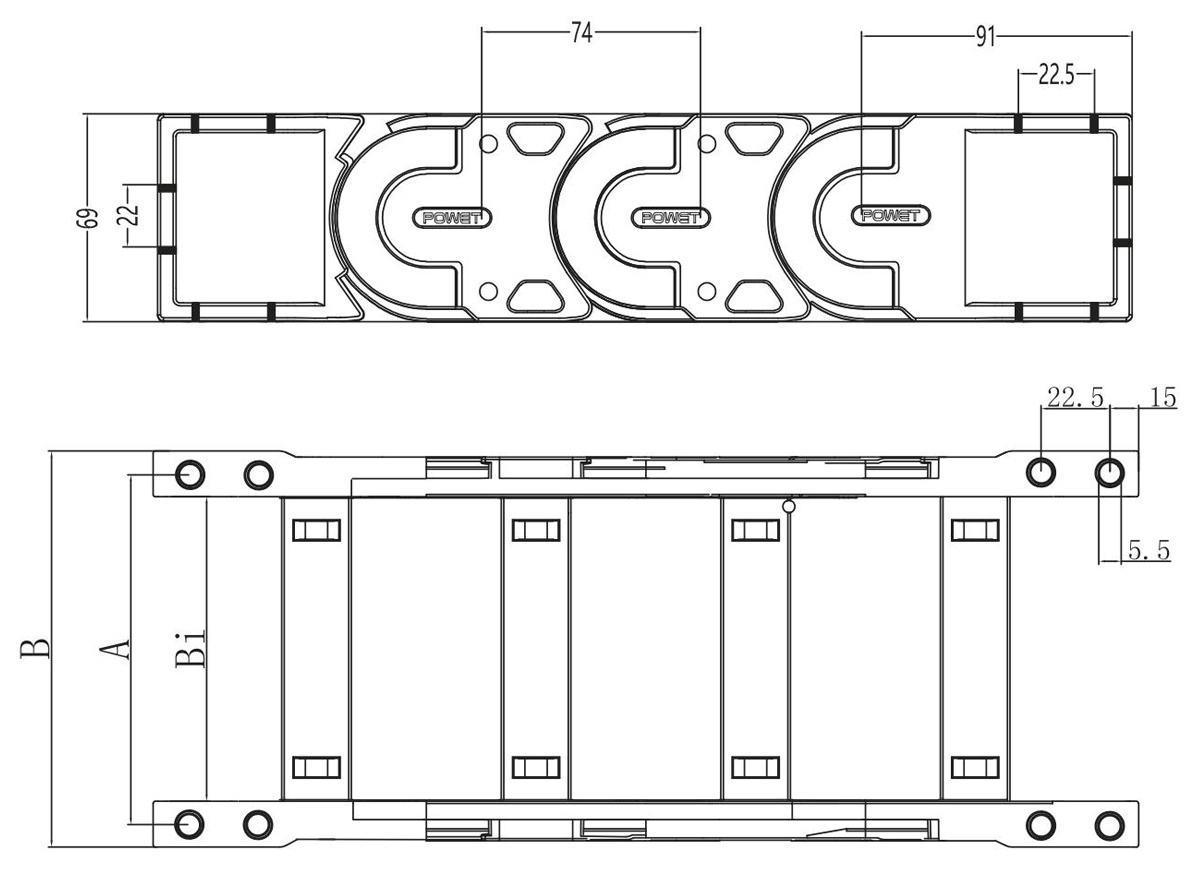

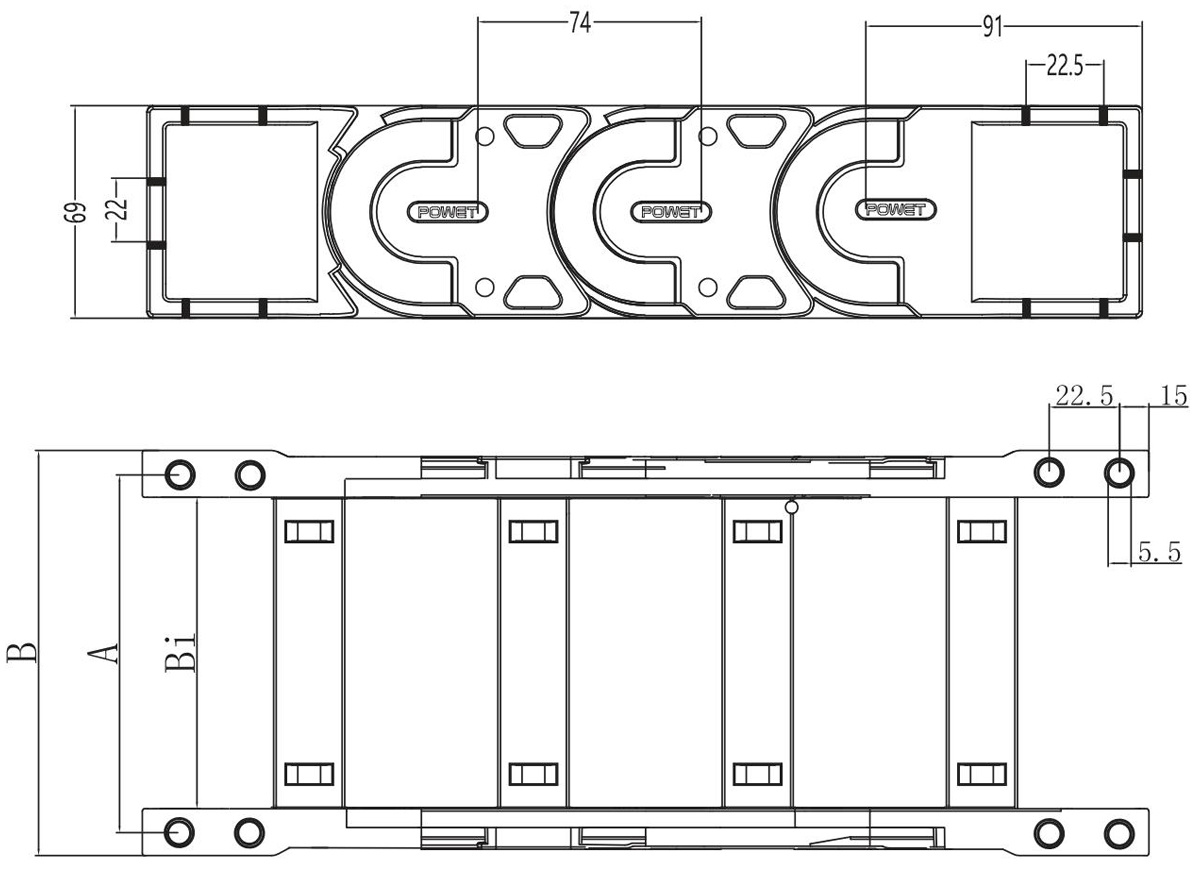

▍P45系列：接头
接头-开放式
■ 用于P45系列
■ 可从底部、顶部、端面三个位置固定
■ 活动式（标准）和固定式两种可能
活动接头-推荐用于架空应用和滑行应用
固定式接头-推荐用于竖直悬挂和站立应用内宽
固定式接头代码
活动式接头代码
A
B
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm
(mm)
50
P450.050.A
P450.050.A.Z
P451.050.A
P451.050.A.Z
66
80
75
P450.075.A
P450.075.A.Z
P451.075.A
P451.075.A.Z
91
105
100
P450.100.A
P450.100.A.Z
P451.100.A
P451.100.A.Z
116
130
125
P450.125.A
P450.125.A.Z
P451.125.A
P451.125.A.Z
141
155
150
P450.150.A
P450.150.A.Z
P451.150.A
P451.150.A.Z
166
180
175
P450.175.A
P450.175.A.Z
P451.175.A
P451.175.A.Z
191
205
200
P450.200.A
P450.200.A.Z
P451.200.A
P451.200.A.Z
216
230
250
P450.250.A
P450.250.A.Z
P451.250.A
P451.250.A.Z
266
280
275
P450.275.A
P450.275.A.Z
P451.275.A
P451.275.A.Z
291
305
300
P450.300.A
P450.300.A.Z
P451.300.A
P451.300.A.Z
316
330
▍接头订购示例
▍PF45系列：产品规格
PF45- 封闭式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
PF45.050.R
50
74
125
150
175
200
225
250
300
-
-
PF45.075.R
75
99
125
150
175
200
225
250
300
-
-
PF45.100.R
100
124
125
150
175
200
225
250
300
-
-
PF45.125.R
125
149
125
150
175
200
225
250
300
-
-
PF45.150.R
150
174
125
150
175
200
225
250
300
-
-
PF45.175.R
175
199
125
150
175
200
225
250
300
-
-
PF45.200.R
200
224
125
150
175
200
225
250
300
-
-
竖向分隔 P45.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角、可靠地安装在横杆上
固定式竖向分隔 P45.2
■ 适用于侧向安装或极高负载
■ 安装后不能移动
■ 宽基角、可靠地安装在横杆上横向分隔
订购示例： PH45.L

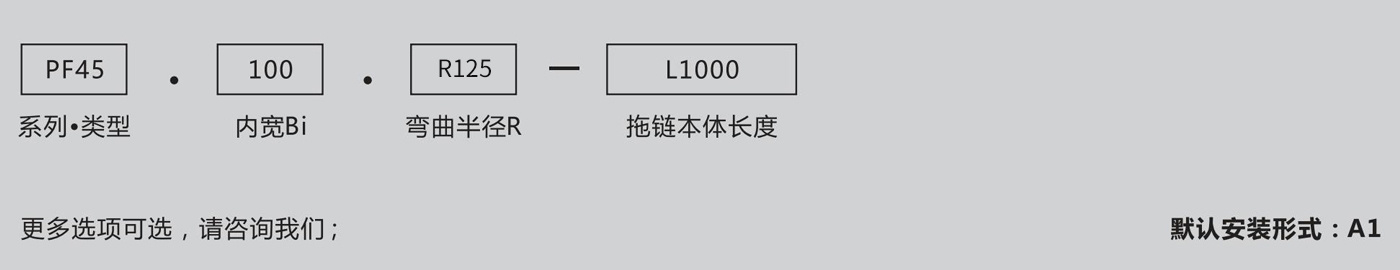

▍拖链订购示例
▍PF45系列：接头
接头 - 封闭式
■ 用于PF45系列
■ 可从底部、顶部、端面三个位置固定
■ 活动式(标准)和固定式两种可能活动接头- 推荐用于架空应用和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用
内宽
固定式接头代码
活动式接头代码
A
B
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
50
PF450.050.A
PF450.050.A.Z
PF451.050.A
PF451.050.A.Z
66
80
75
PF450.075.A
PF450.075.A.Z
PF451.075.A
PF451.075.A.Z
91
105
100
PF450.100.A
PF450.100.A.Z
PF451.100.A
PF451.100.A.Z
116
130
125
PF450.125.A
PF450.125.A.Z
PF451.125.A
PF451.125.A.Z
141
155
150
PF450.150.A
PF450.150.A.Z
PF451.150.A
PF451.150.A.Z
166
180
175
PF450.175.A
PF450.175.A.Z
PF451.175.A
PF451.175.A.Z
191
205
200
PF450.200.A
PF450.200.A.Z
PF451.200.A
PF451.200.A.Z
216
230

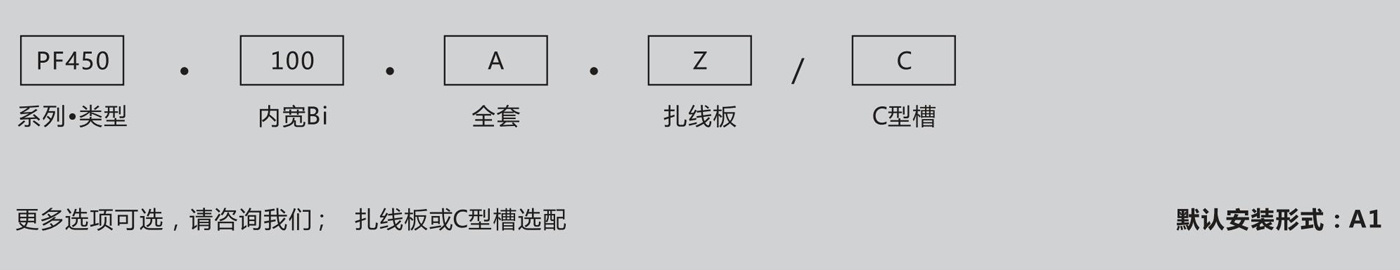

▍接头订购示例
