拖链系统E15系列
节距P：25mm
内高hi：15mm
内宽Bi：15-50mm
链节/m=40节(1000mm)
产品系列: 拖链系统E15系列
- 产品描述
-
▍E15系列：概览
架空应用 | 短行程 | Lk=S/2+K

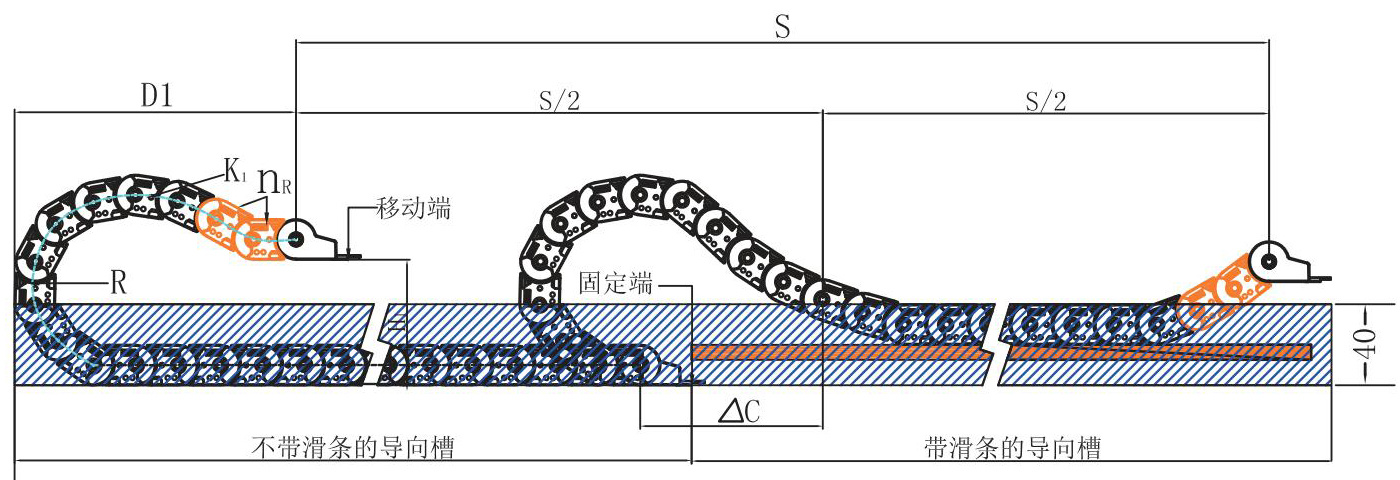

滑行应用 | 长行程 | Lk=S/2+K₁
节距P：25mm
内高hi：15mm
内宽Bi：15-50mm
链节/m=40节(1000mm)E15- 开放式 内开盖式
■ 可沿内径或从外径打开
■ 适用于滑行应用

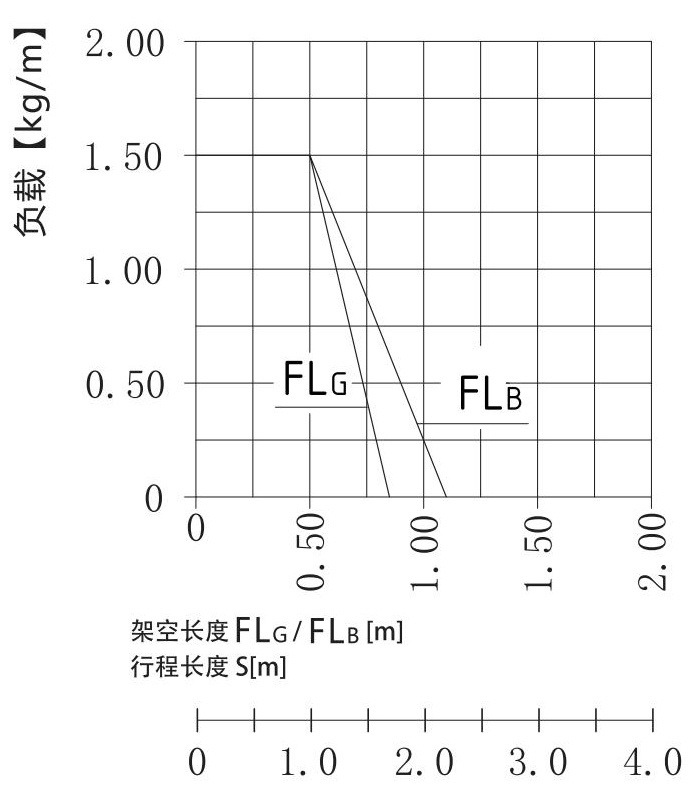

架空-负载图
R
H
Hs
D
K
H1
D1
K1
∆C
NR
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
28
76
91
70
140
56
70
130
-
- 38
96
111
80
170
60
130
220
50
2
48
116
131
90
200
60
180
300
100
3
75
170
185
120
285
60
260
450
150
4
▍技术参数
架空长度 ≤1.3m 速度/加速度FLG ≤10[m/s]/50[m/s²] 滑行距离 ≤60m 速度/加速度FLa ≤3[m/s]/6[m/s²] 垂直悬挂 ≤20m 滑行速度/加速度 ≤4[m/s]/20[m/s²] 垂直站立 ≤1.5m 允许温度 -40℃~120℃ 侧向架空 ≤0.6m 阻燃等级 UI94 HB ▍E15系列：产品规格

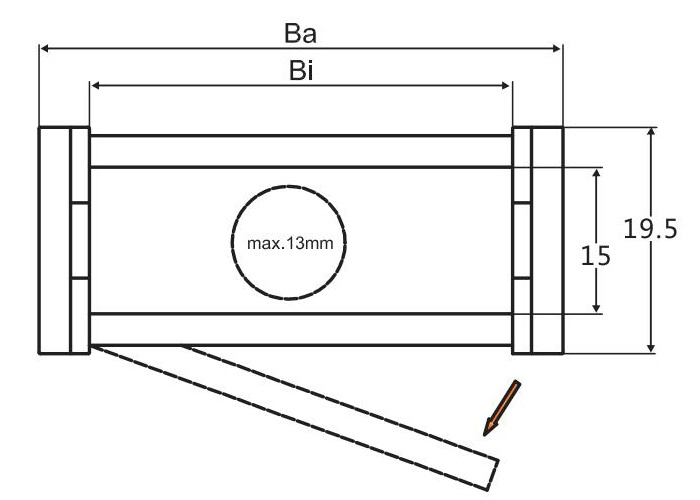

E15-内开盖式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
E15.15.R
15
26
28
38
48
75
-
-
-
E15.20.R
20
31
28
38
48
75
-
-
-
E15.25.R
25
36
28
38
48
75
-
-
-
E15.30.R
30
41
28
38
48
75
-
-
-
E15.40.R
40
51
28
38
48
75
-
-
-
E15.50.R
50
61
28
38
48
75
-
-
-

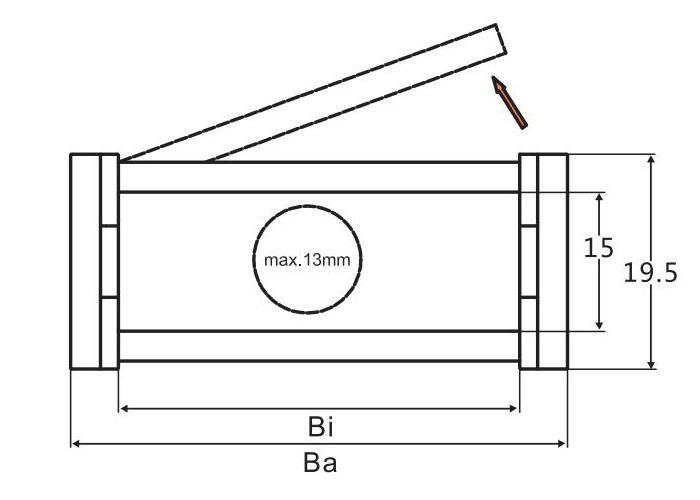

Eu15-外开盖式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
Eu15.15.R
15
26
28
38
48
75
-
-
-
Eu15.20.R
20
31
28
38
48
75
-
-
-
Eu15.25.R
25
36
28
38
48
75
-
-
-
Eu15.30.R
30
41
28
38
48
75
-
-
-
Eu15.40.R
40
51
28
38
48
75
-
-
-
Eu15.50.R
50
61
28
38
48
75
-
-
-

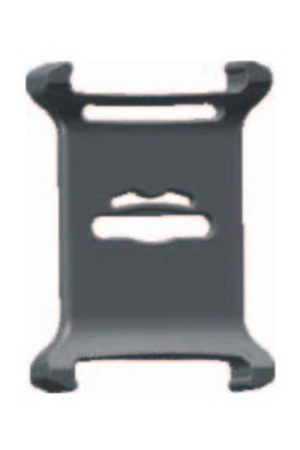

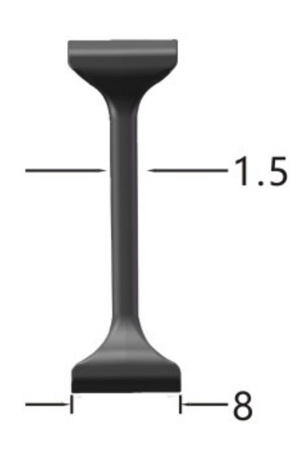

竖向分隔 E15.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置■ 宽基角、可靠地安装在横杆上
▍拖链订购示例
▍E15系列：接头
接头
■ 用于E15系列
■ 可从底部、顶部二个位置固定
■ 活动式（标准）和固定式两种可能
活动接头- 推荐用于架空应用和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用
内宽
固定式接头代码
活动式接头代码
A
B
扎线板齿数
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
15
E150.15.A
E150.15.A.Z
E151.15.A
E151.15.A.Z
-
8
2
20
E150.20.A
E150.20.A.Z
E151.20.A
E151.20.A.Z
12
8
2
25
E150.25.A
E150.25.A.Z
E151.25.A
E151.25.A.Z
17
8
2
30 E150.30.A E150.30.A.Z E151.30.A E151.30.A.Z 22 8 3 40 E150.40.A E150.40.A.Z E151.25.A E151.40.A.Z 32 8 4 50
E150.50.A
E150.50.A.Z
E151.50.A
E151.50.A.Z
42
8
5

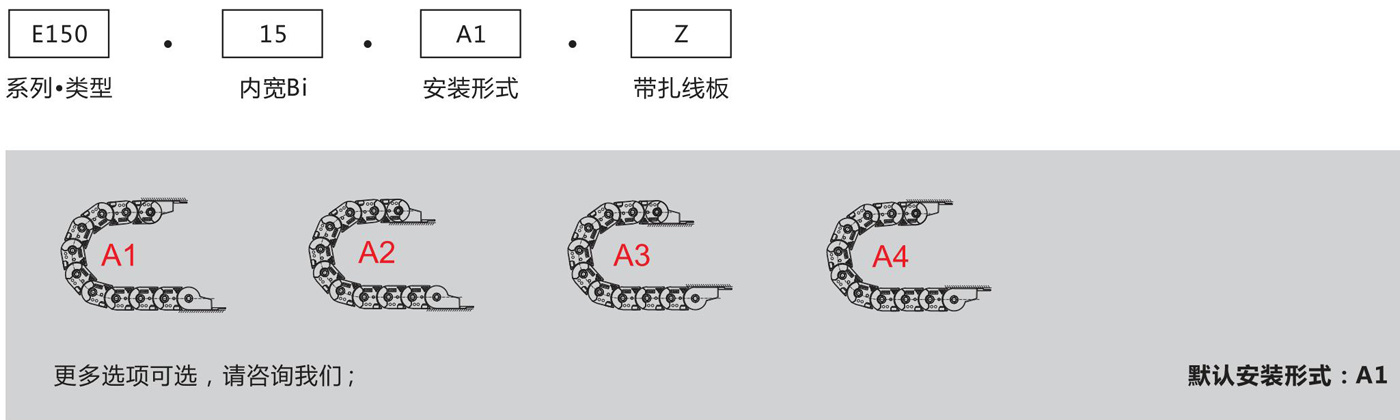

▍接头订购示例
