静音拖链H30系列
内高：30mm
内宽：25-140mm
节距：23mm/链节
链节/m=44(1012mm)

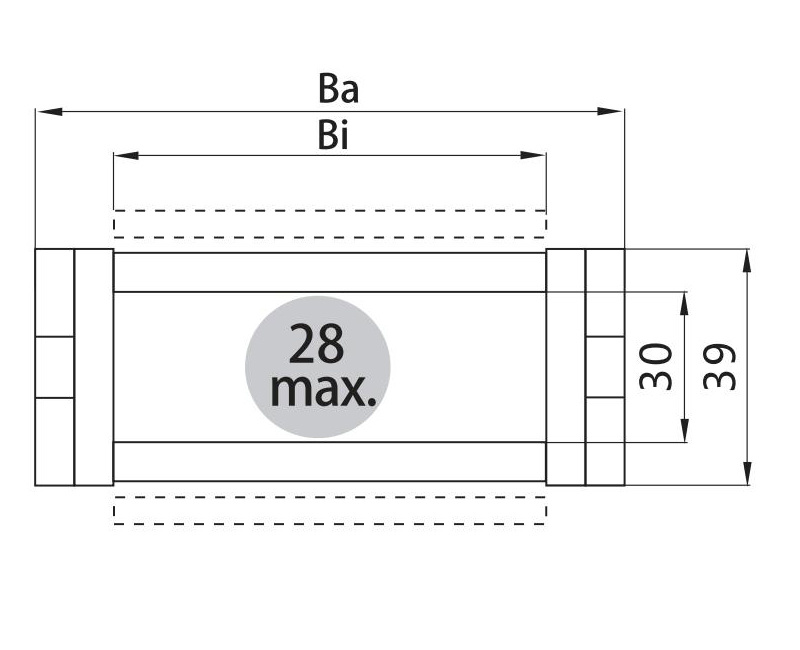

产品系列: 静音拖链H30系列
- 产品描述
-
▍H30系列：静音拖链
内高：30mm
内宽：25-140mm
节距：23mm/链节
链节/m=44(1012mm)架空应用|短行程

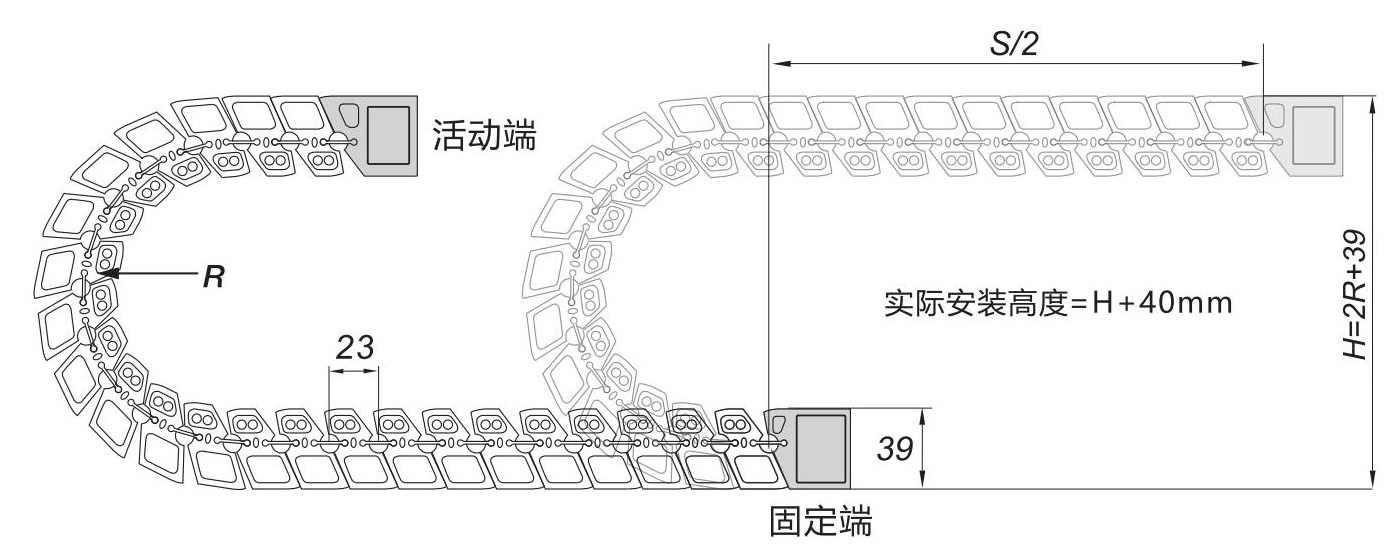

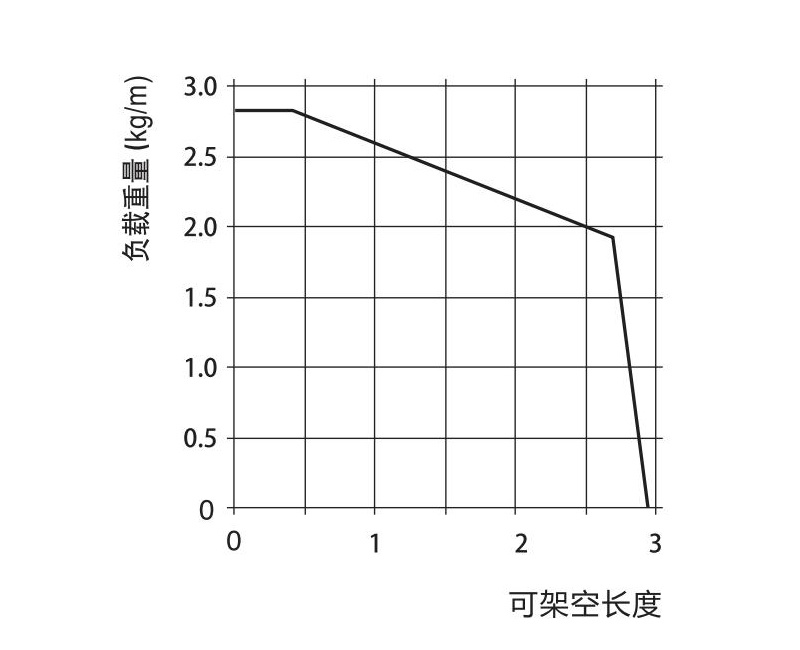

架空-负载图
拖链代码
Bi
Ba
R
重量
mm
mm
mm
mm
mm
mm
mm
kg/m
H30.25.R
25
41
55
75
100
125
150
≈0.60
H30.30.R
30
46
55
75
100
125
150
≈0.66
H30.40.R
40
56
55
75
100
125
150
≈0.70
H30.50.R
50
66
55
75
100
125
150
≈0.75
H30.60.R
60
76
55
75
100
125
150
≈0.80
H30.70.R
70
86
55
75
100
125
150
≈0.85
H30.80.R
80
96
55
75
100
125
150
≈0.90
H30.90.R
90
106
55
75
100
125
150
~0.95
H30.100.R
100
116
55
75
100
125
150
≈1.00
H30.110.R
110
126
55
75
100
125
150
≈1.05
H30.120.R
120
136
55
75
100
125
150
≈1.10
H30.140.R
140
156
55
75
100
125
150
≈1.20

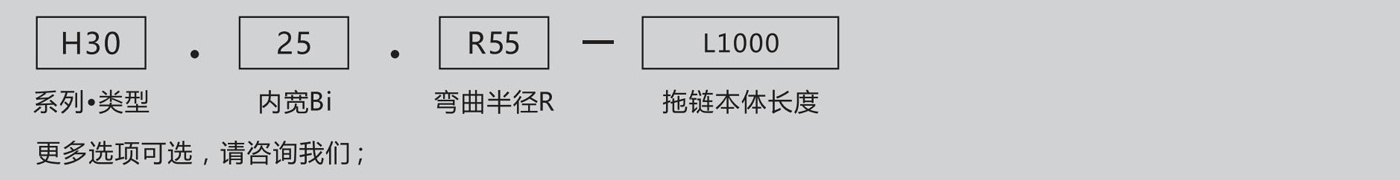

▍拖链订购示例
▍H30系列：接头

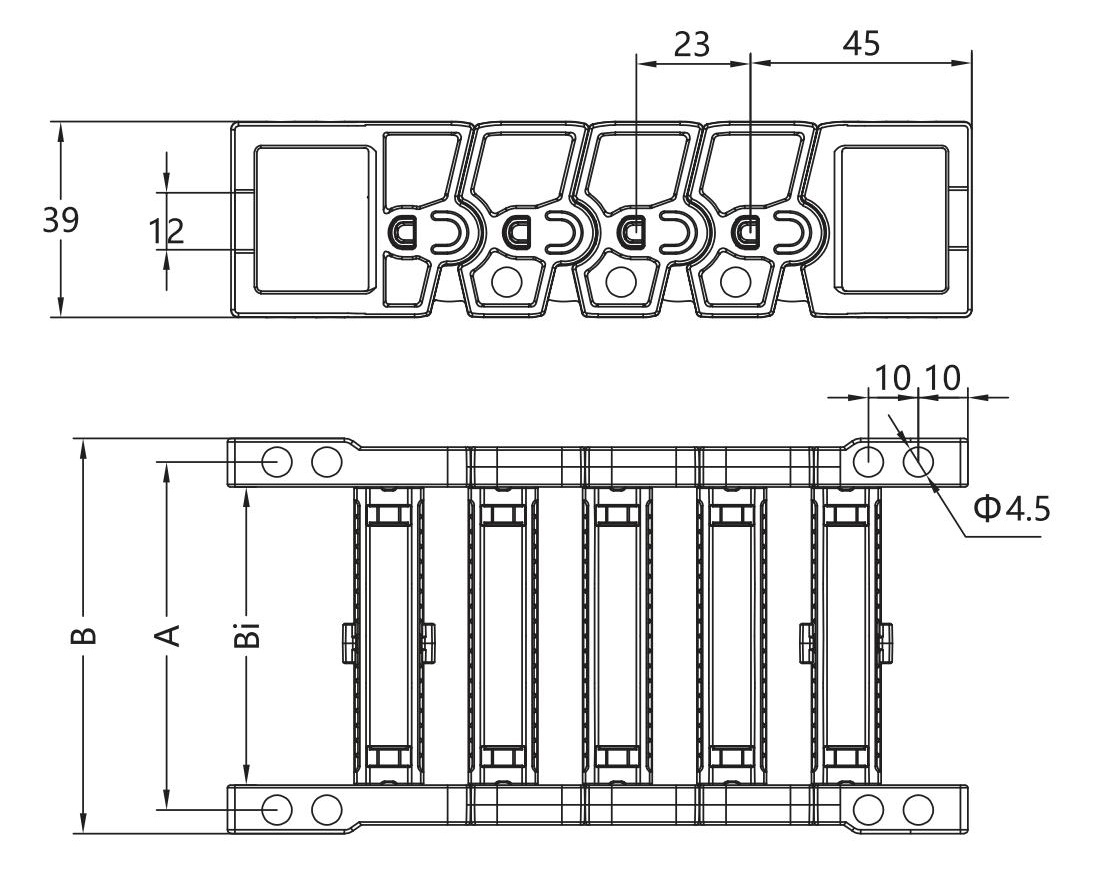

H30系列 接头参数
接头
■ 用于H30系列
■ 可从底部、顶部二个位置固定
■ 活动式(标准)和固定式两种可能活动接头- 推荐用于架空应用和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用
内宽
接头代码
接头代码
A
B
重量
mm
不带扎线板
带扎线板
(mm)
(mm)
g/set
25
H300.25.A1
H300.25.A1.Z
35
45
45
30
H300.30.A1
H300.30.A1.Z
40
50
48
40
H300.40.A1
H300.40.A1.Z
50
60
51
50
H300.50.A1
H300.50.A1.Z
60
70
52
60
H300.60.A1
H300.60.A1.Z
70
80
53
70
H300.70.A1
H300.70.A1.Z
80
90
54
80
H300.80.A1
H300.80.A1.Z
90
100
55
90
H300.90.A1
H300.90.A1.Z
100
110
56
100
H300.100.A1
H300.100.A1.Z
110
120
57
110
H300.110.A1
H300.110.A1.Z
120
130
58
120
H300.120.A1
H300.120.A1.Z
130
140
59
140
H300.140.A1
H300.140.A1.Z
150
160
65

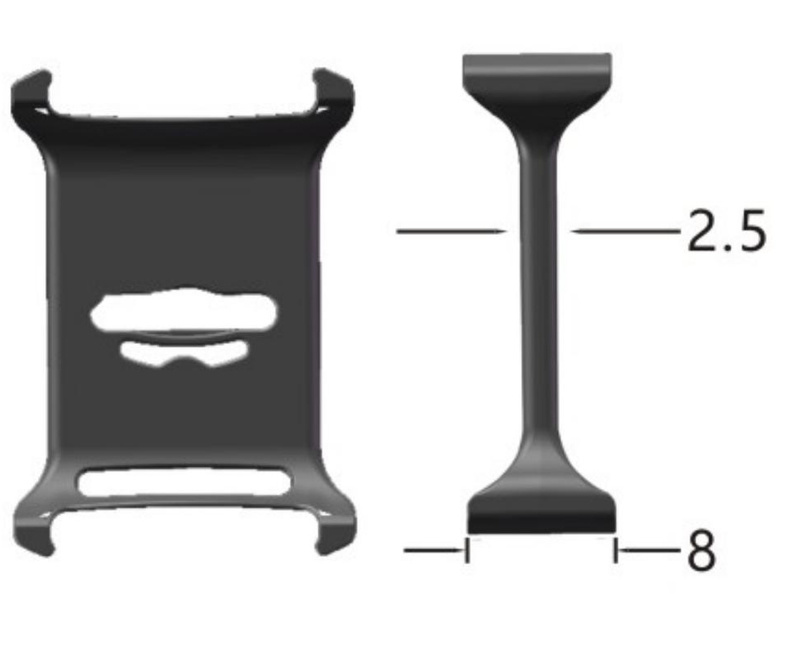

竖向分隔 H30.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置■ 宽基角、可靠地安装在横杆上
内部横隔片
长 度[mm]
散件代码
长 度[mm]
散件代码
035
H30-35
070
H30-70
040
H30-40
080
H30-80
050
H30-50
090
H30-90
060
H30-60
100
H30-100

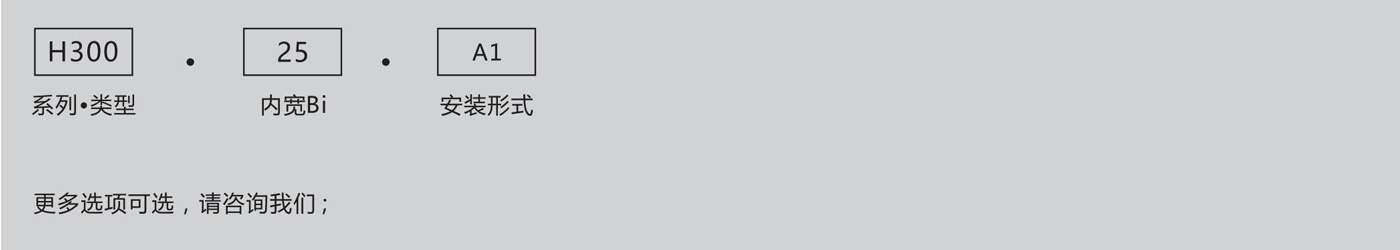

▍接头订购示例
